XH 系列连接器
JST 的 XH 系列是可断开、压接式、2.5 mm 间距连接器（XH Series Connectors）
发布时间：2018-06-14
JST XH 系列可断开、2.5 mm (0.984") 间距、压接式连接器在其高度可靠和通用的 NH 系列连接器基础之上开发而来。 该连接器非常小，安装高度为 9.8 mm。 这些线对板连接器通常用于为印刷电路板供电。 XH 系列连接器提供一至二十八个针位选择。 它们适合 22 到 30 AWG 线径。 XH 系列的额定电流为 3 AAC/DC (250 VAC/DC)。 所有 XH 系列连接器均符合 RoHS 标准。
XH 系列连接器特性
额定电流：3 AAC/DC(AWG #22)
温度范围为 -25°C 至 +85°C（包含外加电流时的温升）
接触电阻
初始值：10 mΩ （最大值）
环境测试后：20 mΩ（最大值）
绝缘电阻：最小 1,000 MΩ（最小值）
耐压能力：1,000 VAC/分钟
适用线径：AWG 30 至 22 号
适用的印刷电路板厚度：1.6 mm
额定电压：250 VAC/DC
XH 系列连接器应用
RC 电池 (Li-Po)，用于充电平衡
PC 和实验室设备的交流电输入
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

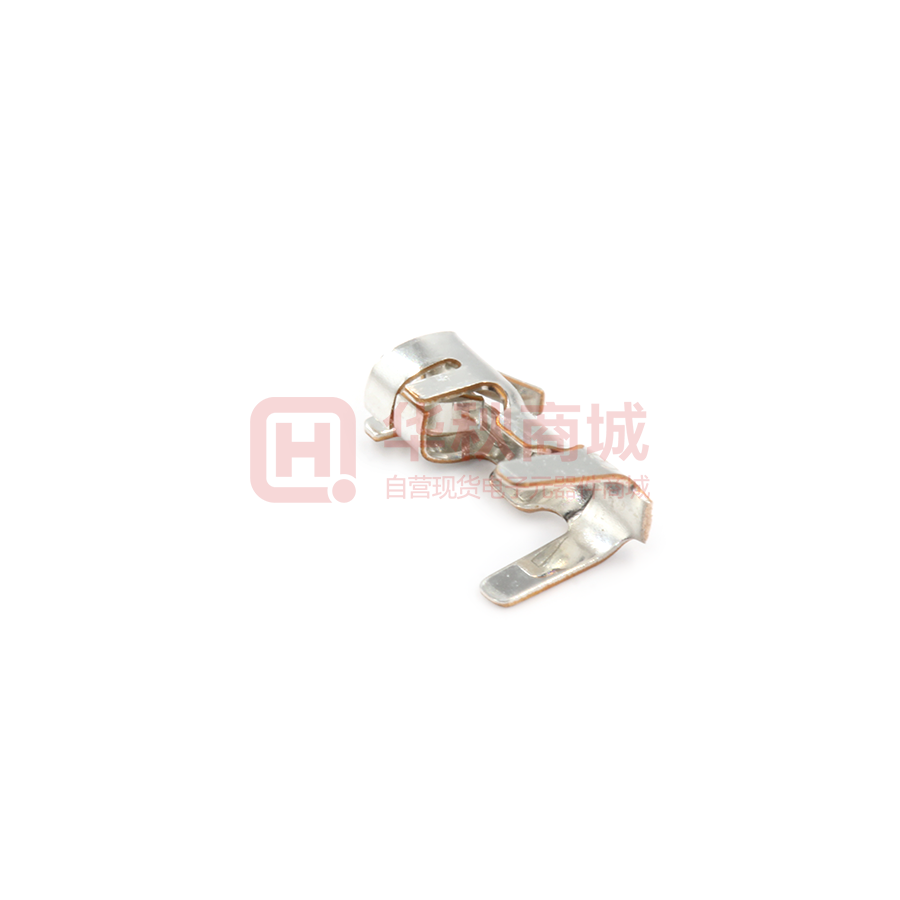

 | | SXH-001T-P0.6 | 端子-连接器 | 端子 28 AWG to 22 AWG 250V 3A | ￥0.06556 | 在线订购 |
 | | SXH-002T-P0.6 | 端子-连接器 | 端子 30 AWG to 26 AWG 250V 3A | ￥0.05190 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | B2B-XH-A(LF)(SN) | 线对板连接器-连接器 | 线对板 XH 间距2.50mm 2Pin 直插 黄铜 | ￥0.22778 | 在线订购 |
 | | B3B-XH-A(LF)(SN) | 线对板连接器-连接器 | 线对板 XH 间距2.50mm 3Pin 直插 黄铜 Accessories_9.9X5.75MM_TM | ￥0.57440 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

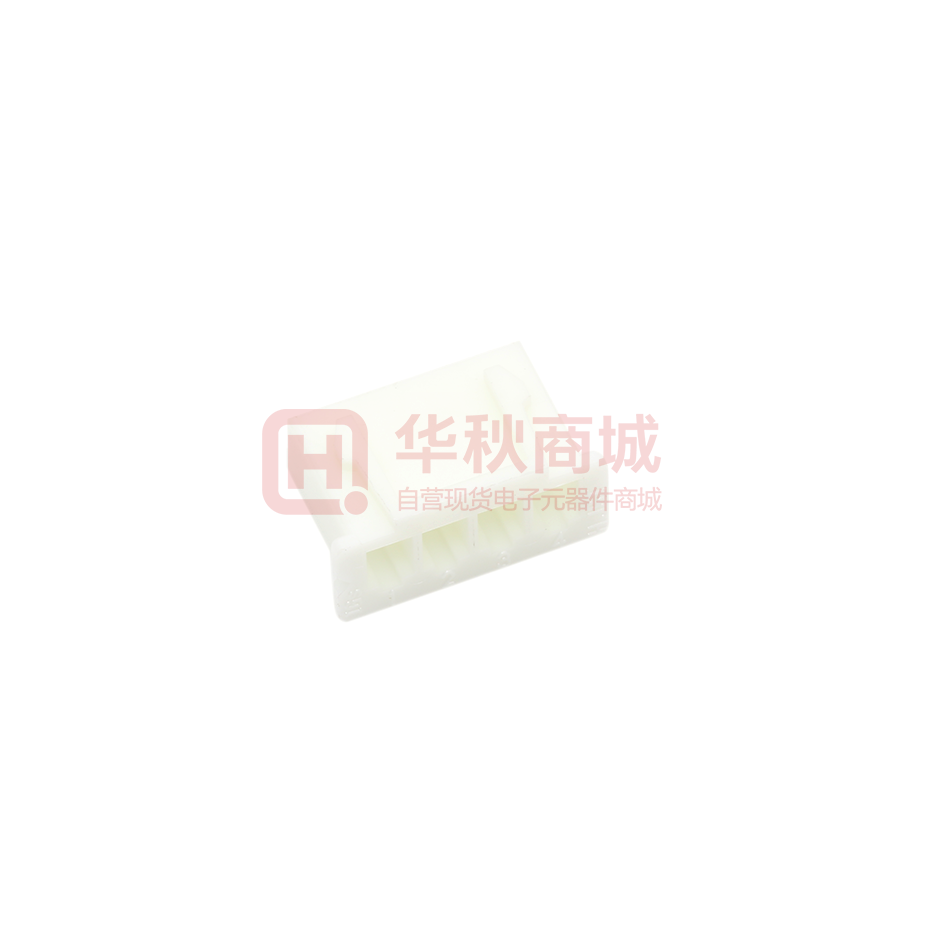

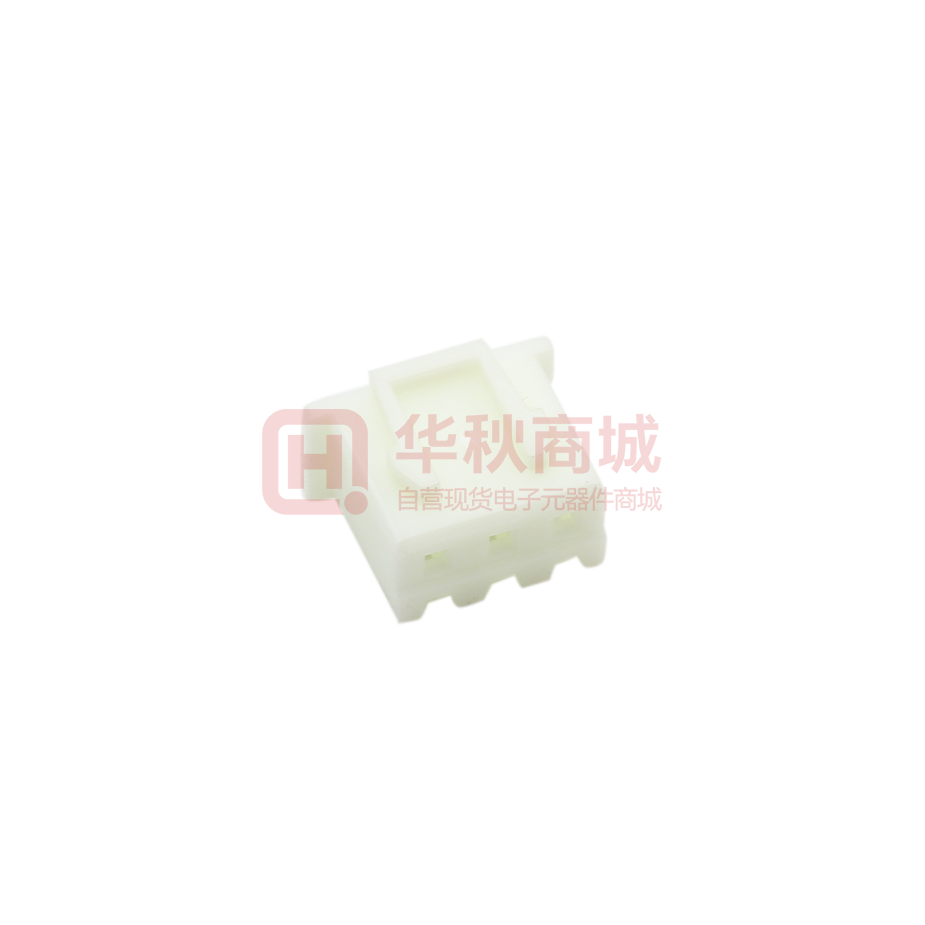

 | | XHP-3 | 胶壳及附件-连接器 | 胶壳及附件 3Pins 2.50mm 3A 1Row | ￥0.13360 | 在线订购 |
 | | XHP-4 | 胶壳及附件-连接器 | 胶壳及附件 4Pins 2.50mm 3A 1Row | ￥0.11103 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

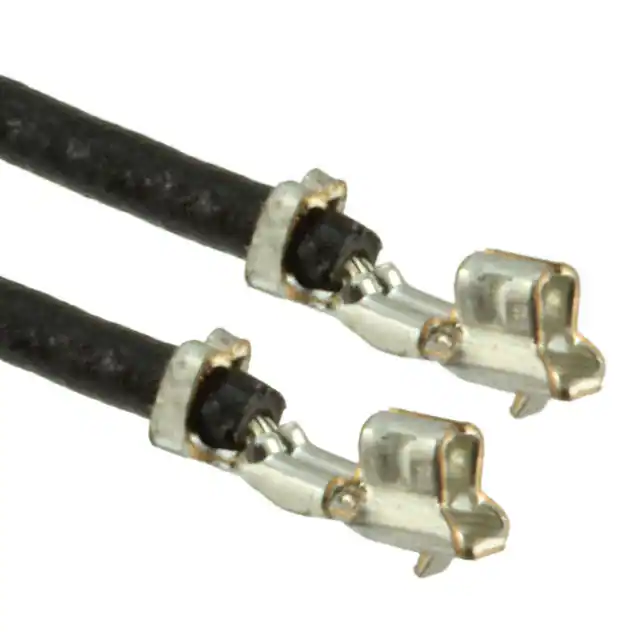

 | | ASXHSXH22K152 | 线材/电缆-线缆及配套 | JUMPERSXH-001T-P0.6X26" | 在线订购 | |
 | | ASXHSXH22K305 | 线材/电缆-线缆及配套 | JUMPERSXH-001T-P0.6X212" | ￥10.40040 | 在线订购 |
| | ASXHSXH22K51 | 线材/电缆-线缆及配套 | JUMPERSXH-001T-P0.6X22" | 在线订购 |
