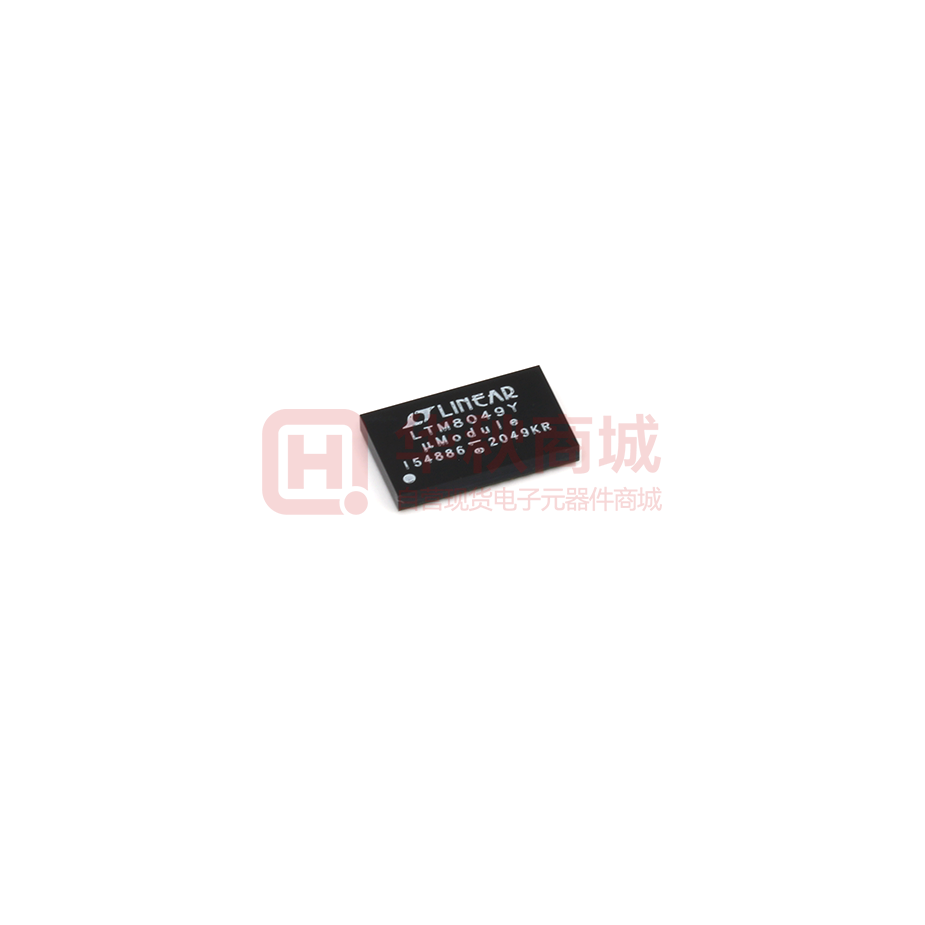

LTM8049 双路 SEPIC 或负输出 µModule® DC/DC 转换器
Linear Technology 的双路 μModule 稳压器（LTM8049 Dual SEPIC or Inverting µModule® DC/DC Converters）采用 15 mm x 9 mm x 2.42 mm BGA 封装，可配置为 SEPIC（降压-升压）和负输出
发布时间：2018-06-14
Linear Technology LTM8049 是一款双路 SEPIC/负输出 μModule（功率模块）DC/DC 转换器。 两路输出的每一路都可以轻松配置为 SEPIC 或负输出转换器，只需将相应的输出轨接地即可。 LTM8049 包括功率器件、电感器、控制电路和无源元件。 只需提供输入和输出电容器，以及来设置输出电压和开关频率的小型电阻器，即可实现完整设计。 其它元件可用于控制软启动和欠压锁定。
LTM8049 采用增强了热性能的紧凑式 (15 mm x 9 mm) 包塑球栅阵列 (BGA) 封装，适合表面自动贴装设备自动化安装。 LTM8049 符合 RoHS 规范。
LTM8049 双路 SEPIC 或负输出 µModule® DC/DC 转换器特性
两个完整的开关模式电源
SEPIC 或负输出拓扑结构
宽输入电压范围：2.6 V 至 20 V
2.5 V 至 24 V 或 -2.5 V 至 -24 V 输出电压
可从 12 VIN 产生 1 A/5 VOUT
可选开关频率：200 kHz 至 2.5 MHz
电源良好输出，用于基于事件的定序
用户可配置的欠压锁定
具有金衬垫涂层并符合 (e4) RoHS 规范的封装
扁平 15 mm x 9 mm x 2.42 mm 表面贴装 BGA 封装
LTM8049 双路 SEPIC 或负输出 µModule® DC/DC 转换器应用
电池供电型稳压器
局部负电压稳压器
低噪声放大器电源
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2244A | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | DEMOBOARDFORLTM8049 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTM8049EY#PBF | DC-DC电源芯片-电源管理 | IC REG MULT CONFIG INV 77BGA | 在线订购 | |
 | | LTM8049IY#PBF | DC-DC电源芯片-电源管理 | 非隔离 PoL 模块 直流转换器 2 输出 2.5 ~ 24V -2.5 ~ -24V 1A，1A 2.6V - 20V 输入 | ￥155.94000 | 在线订购 |
