共模电力线扼流圈
![共模电力线扼流圈](http://file1.elecfans.com/web2/M00/91/0E/wKgaomTePp2AJ6hkAAA3_wNxVE452.jpeg)
Wurth Electronics 提供其 WE CMB、WE-CMBNC、WE-CMB HC、WE-CMBH、WE-CMB HV、WE-CMB NiZn 和 WE-ExB 系列共模扼流圈(Common Mode Power-Line Chokes)
发布时间:2018-06-14
Wurth Electronics 提供纳米晶体型、高电流型、镍锌型、高带宽型、水平型和高电压型共模电源线扼流圈。
WE-CMB 系列共模扼流圈:WE-CMB 系列即使在低频范围内实仍能对非对称干扰保持高抑制。 使用共模扼流圈时,不要低估的寄生效应。 如何降低这种不良影响是开发 WE-CMB 系列时最重要的一项考虑因素。 完美的磁芯/绕组比实现可比区域的较高电流,总之保障足够的电感。 经调节的线规还实现了低发热。
采用纳米晶体磁芯材料的 WE-CMBNC 系列共模扼流圈:WE-CMBNC 产品系列采用纳米晶体磁芯,具备宽带衰减特性。 纳米晶体磁芯磁导率是传统锰锌材料磁芯的二十倍。 因此,在传统镍锌和锰锌磁芯具有很少衰减效应的低 kHz 频率范围内,它能有效低电源带来的干扰。 即使在高频率范围内,低绕组电容也实现了高水平的衰减。 其居里温度是传统磁芯的三倍左右,所以推挽式干扰不会导致电源扼流圈饱和。
具备高电流特性的 WE-CMB HC 系列共模扼流圈:WE-CMB HC 系列也可在低频范围内实对非对称干扰保持高抑制。 该系列还具有更高的额定电流。
采用镍锌磁芯材料的 WE-CMB MiZn 系列共模扼流圈:WE-CMB 镍锌系列以镍锌为磁芯材料,可实现高频和中频时的非对称干扰抑制高抑制效率。
具有极高带宽的 WE-ExB 系列共模扼流圈:Wurth Electronics WE-ExB 系列采用由锰锌和镍锌制成的双磁芯扼流圈。 其插损作用的频率范围比单一锰锌或镍锌磁芯更宽。 与以前的电流补偿线路扼流圈相比,这意味着在低频范围(150 kHz 至 4 MHz)插损提高了 70%,而在高频范围(4 MHz 至 30 MHz)则提高了 30%。 这种电流补偿型共模扼流圈特别适合具有宽干扰频谱的应用,如 EMC、网络或共模滤波器,尤其是电力电子设备和电机干扰抑制应用。
WE-CMBH 系列水平共模扼流圈:Wurth Electronics 提供水平版本的共模电源线扼流圈。 该电力线路扼流圈截面高度仅为 22 mm,非常适用于纤薄外壳。 低电容绕组技术使得宽带抑制成为可能。 这使得 WE-CMBH 系列成为 150 kHz 至 30 MHz 频率范围内抑制干扰的理想选择。 该系列产品可用来过滤 AC/DC 以及高功率 DC/DC 电源的共模噪声。 此外,由于没有采用焊接或粘合方式连接到塑料基板的磁芯或引线,因此 CMBH 系列产品具有可靠的机械稳定性。 该系列产品的有效电感范围为 1.0 mH 至 7.0 mH,电流处理能力高达 10 A。
WE-CMB HV 系列高压共模扼流圈:WE-CMB HV 系列是电流补偿型共模扼流圈,用于高达 760 VAC 的市电应用。 该系列与现有的 WE-CMB 和 WE-CMB NC 系列具备点距兼容性。 由于采用塑料外壳以及更厚分离器,WE-CMB HV 与 WE-CMB 系列相比三倍的额定电压,两倍的绝缘电压以及三倍的净空和爬电距离。
共模电力线扼流圈特性
WE-CMB 系列:共模扼流圈特性
采用低电容绕组技术,提供宽带屏蔽
超紧凑设计
以小巧的尺寸提供最高的电流处理能力
低频率范围内仍具备高抗干扰压缩非对称干扰比率
可按需定制设计
工作温度:-40°C 至 125°C
WE-CMBNC 系列:以纳米晶体为磁芯材料的共模扼流圈特性
磁导率很高的纳米晶体磁芯材料
通过塑料外壳和绕组垫片改进了绝缘
在高温度条件下具有高而稳的电感值
高额定电流
宽带抑制
小体积
频率范围:1 kHz 至 300 MHz
工作温度:-40°C 至 125°C
WE-CMB HC 系列:高电流共模扼流圈特性
采用低电容绕组技术,提供宽带屏蔽
设计紧凑
以小巧的尺寸提供最高的电流处理能力
可按需定制设计
工作温度:-40°C 至 125°C
WE-CMB NiZn 系列:以镍锌为磁芯材料的共模扼流圈特性
体积小巧
对 RF 干扰和猝发信号具有高抗干扰稳定性
噪声抑制高达 300 MHz
工作温度:-40°C 至 125°C
可按需定制设计
WE-ExB 系列:具有极高带宽特性的共模扼流圈
锰锌或镍锌磁芯材料
宽频率范围(100 kHz 至 100 MHz)噪声抑制
带有噪声和猝发滤波器
增加了电磁抗扰度
工作温度范围:-40°C 至 125°C
WE-CMBH 系列:水平共模扼流圈特性
采用水平设计,外壳小巧
低频范围仍可实现抑制
采用低电容绕组技术,提供宽带屏蔽
以小巧的尺寸提供最高的电流处理能力
可按需定制设计
工作温度:-40°C 至 125°C
WE-CMB HV 系列:高压共模扼流圈特性
高达 760 VAC 应用
高磁导率锰锌磁芯材料
通过塑料外壳和绕组垫片改进了绝缘
符合 EN 6093802 的绝缘材料满足 UL 94 V-0 设计
空气和爬电距离 ≥ 7 mm
与 CMB 系列 XL 规格和 CMBNC 系列 XXL 具备相同焊盘布局
高达 22 A 额定电流
高达 38 dB 衰减
抑制频率范围:5 kHz 至 5 MHz
工作温度:-40°C 至 125°C
共模电力线扼流圈应用
WE-CMB 系列
电力电子设备
电力线输入和输出滤波
为无稳定接地连接的设备提供滤波
电机中的无线电干扰抑制
共模噪声抑制
WE-CMBNC 系列
电力电子设备
电力线输入和输出滤波
电机中的无线电干扰抑制
共模噪声抑制
WE-CMB HC 系列
电力电子设备
电力线输入和输出滤波
为无稳定接地连接的设备提供滤波
电机中的无线电干扰抑制
WE-CMB NiZn 系列
电力电子设备
电力线输入和输出滤波
针对猝发信号进行了优化
WE-ExB 系列
EMC 滤波器
电源线路滤波器
电力电子设备
电机中的干扰抑制
共模滤波器
WE-CMBH 系列
电力电子设备
电力线输入和输出滤波
电机中的无线电干扰抑制
共模噪声抑制
WE-CMB HV 系列
电力电子设备
电力线输入和输出滤波
电机中的无线电干扰抑制
共模噪声抑制
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

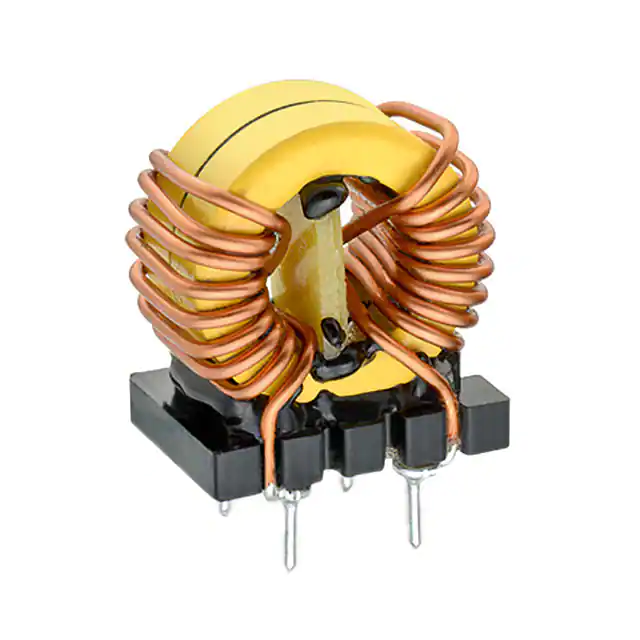

![]() | | 74482210002 | 共模滤波器-滤波器与磁珠 | COMMON MODE CHOKE 10A 2 LN T/H | 在线订购 | |

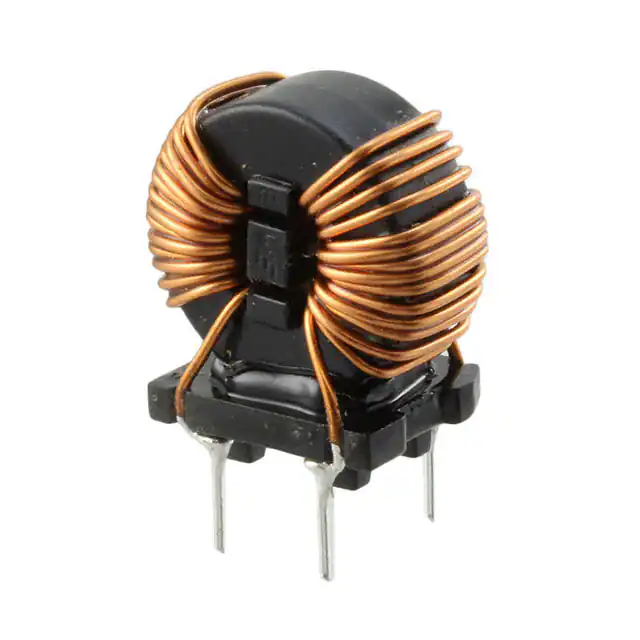

![]() | | 7448225007 | 共模滤波器-滤波器与磁珠 | CMC 700UH 5A 2LN TH | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

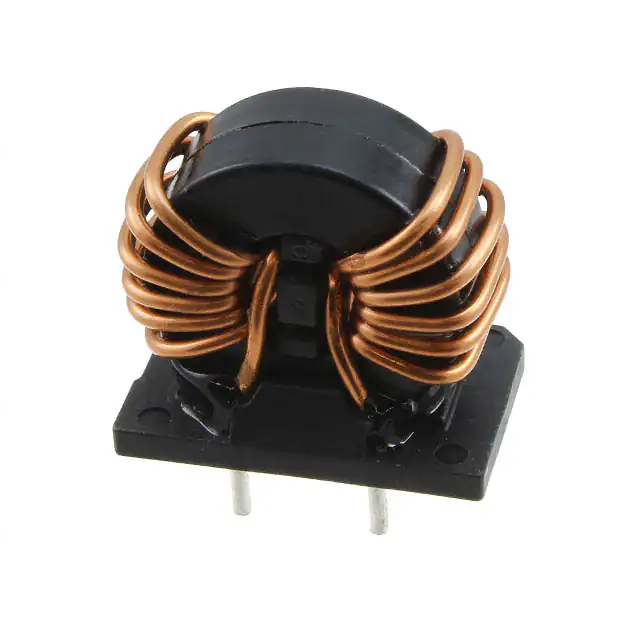

![]() | | 744841247 | 共模滤波器-滤波器与磁珠 | COMMON MODE CHOKE 47UH 2A 2LN TH | 在线订购 | |
| 744841330 | 共模滤波器-滤波器与磁珠 | COMMON MODE CHOKE 30UH 3A 2LN TH | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

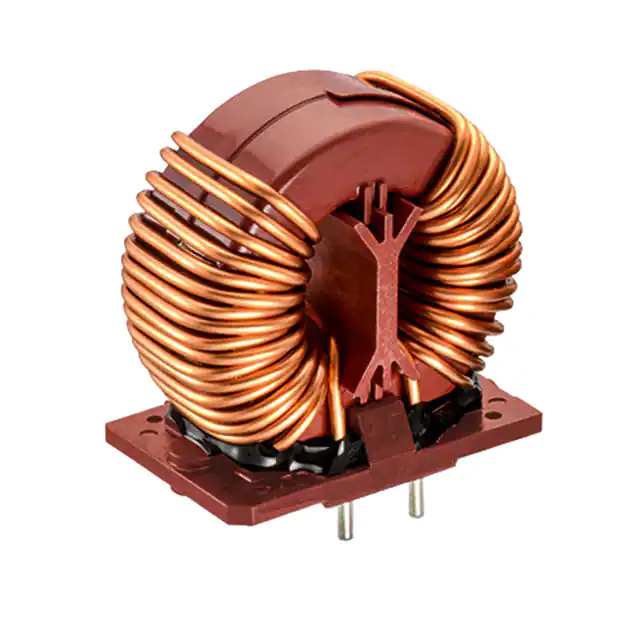

![]() | | 744821120 | 共模电感-电感器 | 共模电感 1Ω 17.50mm Φ15.00 x 7.80mm CHOKE_D15X7.8MM_TM | 在线订购 | |

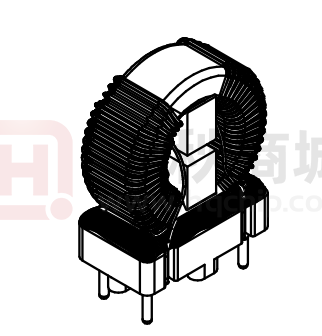

![]() | | 744821201 | 共模滤波器-滤波器与磁珠 | COMMON MODE CHOKE 1MH 2A 2LN TH | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

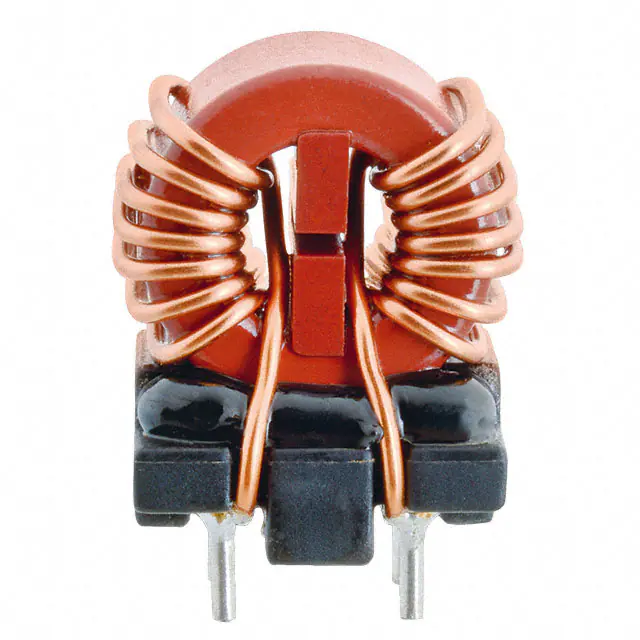

![]() | | 744834405 | 共模滤波器-滤波器与磁珠 | COMMON MODE CHOKE 5MH 4A 2LN TH | 在线订购 | |
![]() | | 744834101 | 共模滤波器-滤波器与磁珠 | 1mH @ 10kHz 2 Line Common Mode Choke Through Hole 10A DCR 12.5 mOhm | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744830007215 | 共模滤波器-滤波器与磁珠 | CMC700UH21.5A2LN3.8MOHM | 在线订购 | |
![]() | | 744830017132 | 共模滤波器-滤波器与磁珠 | CMC1.7MH13.2A2LN10MOHM | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 7448030509 | 共模滤波器-滤波器与磁珠 | COMMON MODE CHOKE 9MH 5A 2LN TH | 在线订购 | |
![]() | | 7448042001 | 共模滤波器-滤波器与磁珠 | COMMON MODE CHOKE 20A 2 LN T/H | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744844102 | 共模滤波器-滤波器与磁珠 | CMC1MH4.5A2LNTH | 在线订购 | |
![]() | | 744844101 | 共模滤波器-滤波器与磁珠 | CMC 100UH 14A 2LN TH | 在线订购 |
