LTC2947 功率和能量监视器
Linear Technology 的 LTC2947 功率和能量监视器（LTC2947 Power and Energy Monitor）应用广泛
发布时间：2018-06-14
Linear Technology 的 LTC2947 是一款高精度功率和能量监视器，采用内部检测电阻器，电流支持能力可达 ±30 A。三个内部无延迟 ΔΣ™ ADC 确保了准确的电压和电流测量，而电压和电流的高带宽模拟乘法运算又使其在众多应用中实现了准确的功率测量。 该器件提供内部或外部时钟选择，可实现精准的电荷和能量测量。
一个内部 300 μΩ 温度补偿型检测电阻器最大限度减少了效率损失和外部元器件数量，从而简化了能量测量应用，并同时在整个温度范围内实现了高度准确的电流测量。
所有测得的数值均保存在内部寄存器中，并可通过可选择的 I2C / SPI 接口访问。 LTC2947 具有所有测定量的可编程高阈值和低阈值。
LTC2947 功率和能量监视器特性
测量电流、电压、功率、电荷、能量
±30A 电流范围（具有 9mA 的低偏移）
集成的 300 µΩ 检测电阻器
0V 至 15V 输入范围，与电源电压无关
电压和电流的瞬时乘法运算
0.5% 电压准确度
1% 电流和电荷测量准确度
1.2% 功率和能量测量准确度
超过阈值时可发出警报信号
存储最大值和最小值
关断模式下 IQ < 10 μ A
I2C/SPI 兼容型接口
采用 32 引脚 4mm x 6mm QFN 封装
LTC2947 功率和能量监视器应用
服务器
电信基础设施
工业
电动汽车
光伏
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC2947IUFE#PBF | 电能计量-电源管理 | Single Phase 量表 IC 32-QFN（4x6） | ￥119.59920 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

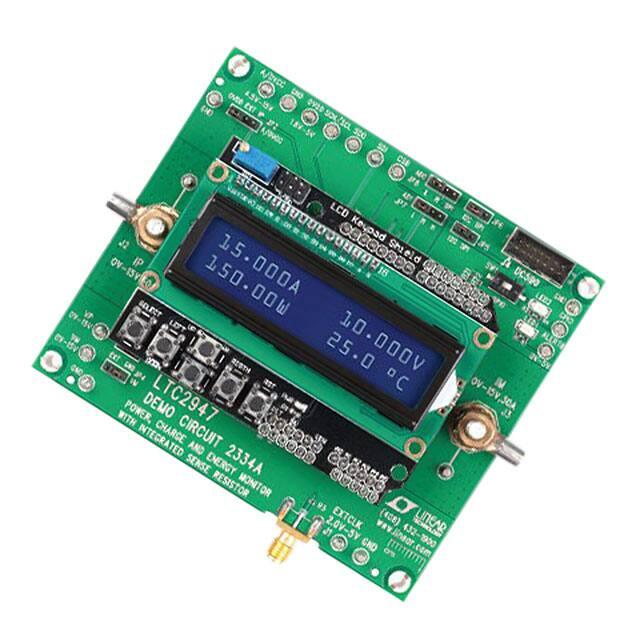

 | | DC2334A | 评估和演示板和套件-开发板/套件/编程器 | LTC2947 能量/功率计 电源管理 评估板 | 在线订购 | |
 | | DC2574A-KIT | 评估和演示板和套件-开发板/套件/编程器 | LTC2947 能量/功率计 电源管理 评估板 | 在线订购 |
