SIC645A 60 A VRPower® 智能功率级 (SPS) 模块
![SIC645A 60 A VRPower® 智能功率级 (SPS) 模块](http://file1.elecfans.com/web2/M00/91/0A/wKgZomTePiaANRlDAAAlB9A9Or497.jpeg)
Vishay Siliconix 的 SIC645 (SIC645A, 60 A, VRPower® Smart Power Stage (SPS) Module)采用 PowerPAK® MLP 封装,体积减小了 16%,并集成高精度电流和温度监视器
发布时间:2018-06-14

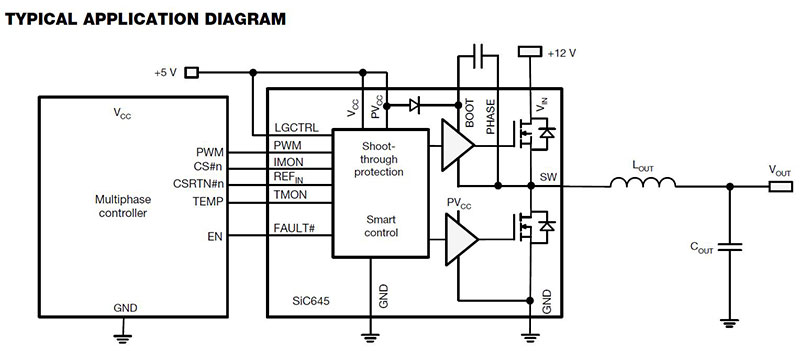

Vishay Siliconix SiC645 是一款智能 VRPower 器件,具有集成的高压侧和低压侧 MOSFET 和带内置自举 FET 的高性能驱动器。 SiC645 提供高精度电流和温度监视器,其信号可以馈送回控制器和倍增器,以便实现完整的多相 DC/DC 系统。 这些器件简化了设计,并通过取消 DCR 检测网络和相关的热补偿功能来提高性能。 通过专用 LFET 控制引脚支持轻负载效率。 业内领先的热增强型双冷却 5 mm x 5 mm PowerPAK MLP 封装实现极小的总体 PCB 空间和扁平结构。 器件适用 3.3 V (SiC645A) 或 5 V (SiC645) 兼容三态 PWM 输入,与多相 PWM 控制器配合工作,可实现具备异常工作条件处理能力的强大解决方案。 借助集成的故障 UVLO、过热和过流保护,SiC645 还提高了系统性能和可靠性。 开漏故障报告引脚简化了智能 VRPower 设备和多相控制器之间的握手,并可用于在启动和故障条件下禁用控制器。
SIC645A 60 A VRPower® 智能功率级 (SPS) 模块特性
输入范围:4.5 V 至 18 V
支持 60 A DC 电流
兼容 3.3 V (SiC645A) 和 5 V (SiC645) 三态 PWM
下降斜率电流检测
± 3% 精度电流监视器 (IMON),带 REFIN 输入
OT 标志的 8 mV/°C 温度监视器
专用的低压侧 FET 控制输入
故障保护电路
高压侧 FET 短路和过流保护
超温保护
VCC 和 VIN 欠压锁定 (UVLO)
开漏故障报告输出
高达 2 MHz 的开关频率
SIC645A 60 A VRPower® 智能功率级 (SPS) 模块应用
高频率和高能效 VRM 和 VRD
用于内核、图形和存储器的多相 POL 稳压器
用于服务器、网络和云计算的高密度 VR
POL DC/DC 转换器和视频游戏控制台
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | SIC645AER-T1-GE3 | 电机驱动器及控制器-接口及驱动芯片 | ICPWRSTAGE60A3.3VMLP55-32L | ¥17.12889 | 在线订购 |
