24 V 保护开关扩展板
Infineon 的 24 V 保护开关扩展板（24 V Protected Switch Shield）可实现引脚对引脚兼容的 PROFET™+ 24 V 器件快速原型开发和经济实惠的评估
发布时间：2018-06-14

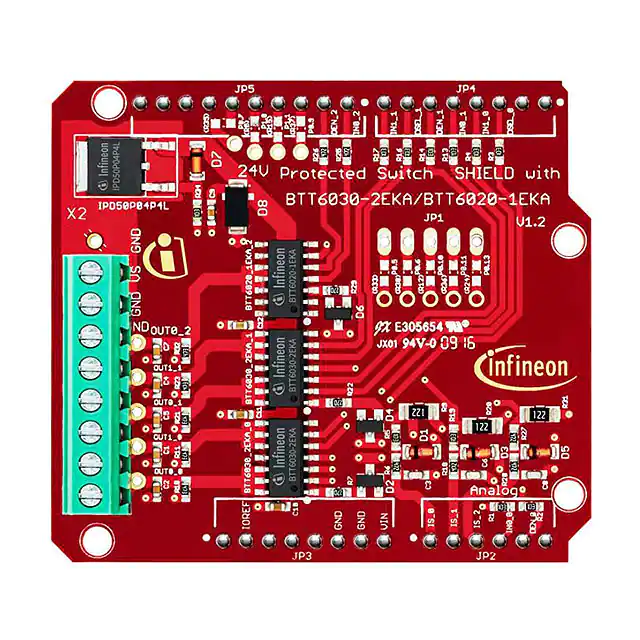

Infineon 24 V 保护开关扩展板是电源开关的评估板，它兼容 Arduino 微控制器板和 Infineon XMC™ 微控制器套件，采用 Arduino 的外形尺寸。 该扩展板配备三个 PROFET+ 24 V 系列 PROtected 高压侧功率 MOSFET、两个 BTT60302EKAXUMA1 和一个 BTT60201EKAXUMA1，提供共五个 24 V 通道。 PROFET™+ 24 V (PROtected FET) 是集成了过载、过压、 短路、超温、短路、接地断开、电源断开和 ESD 保护的 24 V 高压侧开关。
PROFET+ 24 V 保护高压侧开关（BTT60302EKAXUMA1 和 BTT60201EKAXUMA1）可驱动阻性、容性以及感性负载，如卡车灯泡、汽车灯泡、阀门、电机、继电器、电容器和 LED 等。 电源开关通过 INx（输入）引脚控制。 PROFET+ 24 V 器件还提供 IS 引脚电流检测，可以通过 DEN（诊断使能）引脚实现电流检测。 对于双通道器件，被检测的通道通过 DSEL（诊断选择）引脚进行选择。 对于每个器件，感应信号 (IS) 连接到微控制器自身的 ADC 通道。
24 V 保护开关扩展板特性
特点
兼容 Arduino 微控制器板和 Infineon 的 XMC 微控制器套件，采用 Arduino 外形尺寸
PWM 可高达 400 Hz
驱动器电路采用逻辑电平输入
带电流检测能力的诊断
优势
快速、经济实惠的 24 V 负载驱动原型开发
带电流检测能力的负载诊断
带锁存功能的过热关断
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 24VSHIELDBTT6030TOBO1 | 扩充板-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL24VPROTECTSWITCHSHIELD | ￥307.96070 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

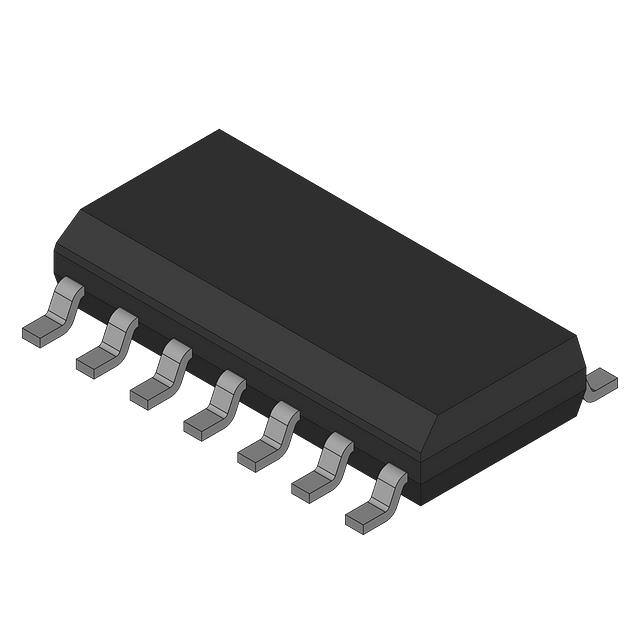

 | | BTT60201EKAXUMA1 | 电源开关/负载开关-电源管理 | SMART HIGH-SIDE POWER SWITCH | 在线订购 | |

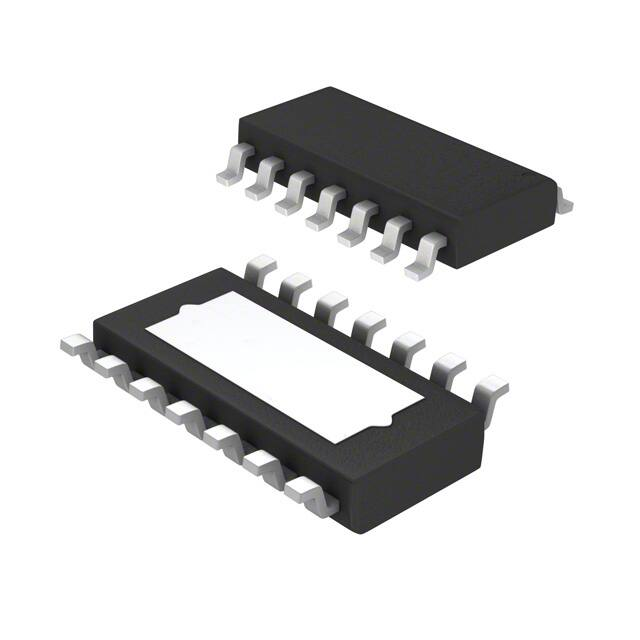

 | | BTT60302EKAXUMA1 | 电源开关/负载开关-电源管理 | IC PWR SWITCH N-CHAN 1:1 DSO-14 | 在线订购 |
