AL8860 40 V 1.5 A 降压 LED 驱动器
![AL8860 40 V 1.5 A 降压 LED 驱动器](http://file1.elecfans.com/web2/M00/91/0A/wKgZomTePYOAYwn1AACd5L-SWkk20.jpeg)
Diodes 的 AL8860 LED 驱动器(AL8860, 40 V, 1.5 A, Buck LED Driver)具有内置保护功能,可保护系统免受 LED 引脚开路或短路及超温 (OTP) 的影响
发布时间:2018-06-14
Diodes 的 AL8860 是一款迟滞模式 DC-DC 降压型驱动器。 这款驱动器工作于 4.5 V 至 40 V 的输入电源,并提供高达 1.5 A 的外部可调节输出电流。取决于电源电压和外部元件,AL8860 可提供高达 40 W 输出功率。 AL8860 集成了电源开关和高压侧输出电流检测电路,使用外部电阻器来设置标称平均输出电流。 通过施加外部控制信号到 CTRL 引脚即可实现调光。 CTRL 引脚可接受 DC 电压信号或 PWM 信号。 AL8860 采用 TSOT25 封装和 MSOP-8EP 封装。
AL8860 40 V 1.5 A 降压 LED 驱动器特性
集成 40 V/0.2 Ω 功率 MOSFET,LED 电流高达 1.5 A
仅需四个外部元件并可提供更高的能效,驱动 0.5 W、1 W、3 W 和多晶片 LED
多功能 CTRL 引脚支持模拟和 PWM 调光
最大限度提高调光的通用性
内置 LED 短路/开路和热过载 (OTP) 保护功能
提供可靠系统性能
输入电压范围 4.5 V - 40 V
工作电压为 5 VDC、12 VAC/DC 和 24 AC/DC 标准电压轨,支持宽范围的应用
模拟调光范围从 0% 到 100%
无闪烁的深度调光范围
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

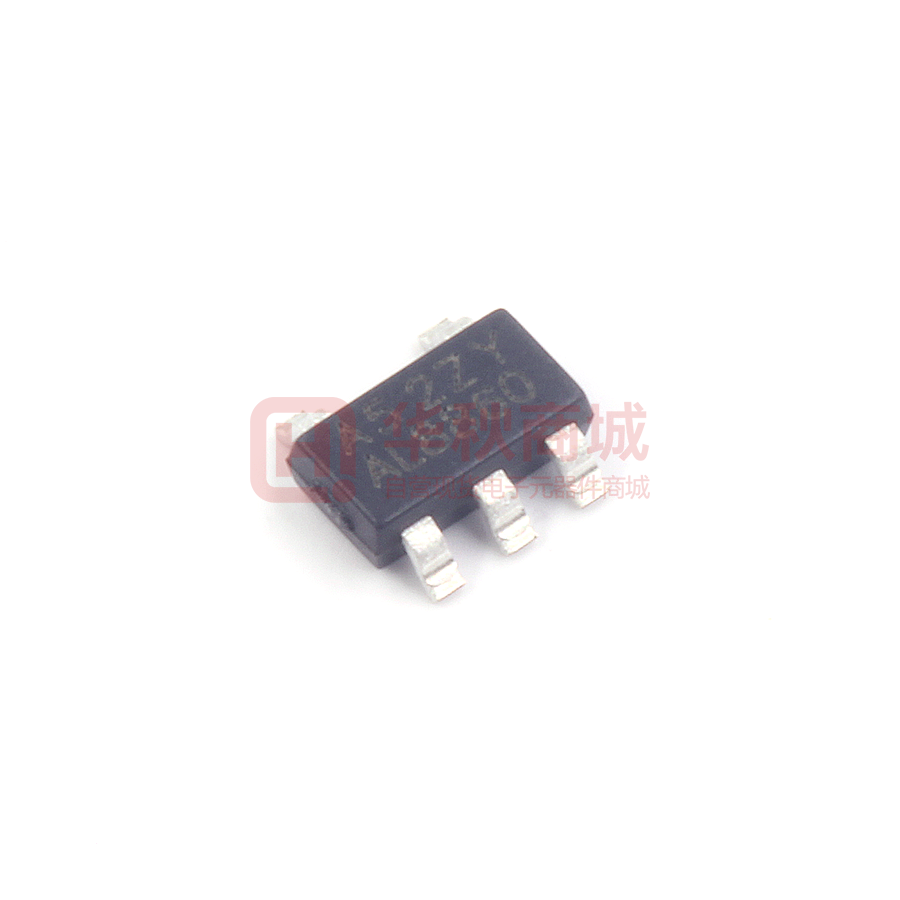

![]() | | AL8860WT-7 | LED背光/照明/显示器电源-电源管理 | LED 驱动器 IC 1 输出 DC DC 稳压器 降压 模拟,PWM 调光 1A TSOT25-5 | ¥1.58134 | 在线订购 |
![]() | | AL8860MP-13 | LED背光/照明/显示器电源-电源管理 | LED 驱动器 IC 1 输出 DC DC 稳压器 降压 模拟,PWM 调光 1.5A 8-MSOP-EP | ¥1.25982 | 在线订购 |
