bq77905 低功耗电池保护器
TI 提供其 bq77905 超低功耗可堆叠 3 芯至 5 芯锂离子电池和锂磷酸电池保护器（bq77905, Low-Power Battery Protector）
发布时间：2018-06-14
Texas Instruments bq77905 器件是一种低功耗电池组保护器，实现了一系列电压、电流和温度保护功能，无需微控制器 (MCU) 控制。 保护阈值和延迟使用出厂预设，提供各种不同的配置。 放电（OTD 和 UTD）和充电（OTC 和 UTC）具有独立的过热和欠压温度阈值，能够提供更高的灵活性。
该器件通过集成的独立 CHG 和 DSG 低压侧 NMOS FET 驱动器（可以通过两个控制引脚禁用），实现了电池组保护器件。 也可使用这些控制引脚以简单、经济的方式为更多的电芯（6 节以上）提供电芯保护解决方案。 为此，只需将上级器件的 CHG 和 DSG 输出级联到下级器件的控制引脚。 为减少元件数，所有保护故障信号均使用内部延迟定时器。
bq77905 低功耗电池保护器特性
电压保护（精度 ±10 mV）
过压：3 V 至 4.575 V
欠压：1.2 V 至 3 V
电芯断开和线路断开检测 (OW)
电流保护
过流放电 1：10 mV 至 -85 mV
过流放电 2：-20 mV 至 170 mV
短路放电：-40 mV 至 340 mV
精度：电压不超过 20 mV 时 ± 20%，电压超过 20 mV 时全温度范围内为 ±30%
正常模式：6 µA
关断模式：0.5 µA（最大）
温度保护
过热充电︰45 ° C 或 50 ° C
过热放电：65 °C 或 70 °C
欠温充电：-5 °C 或 0 °C
欠温放电：-20 °C 或 -10 °C
其它特性
独立充电 (CHG) 和 (DSG) 放电 FET 驱动器
用于简单堆叠的 SimpleStack 接口
每节电芯输入的绝对最大额定电压为 36 V
内置自检功能，实现了高可靠性
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | BQ7790500PW | 电池管理-电源管理 | IC BATT PROT LI-ION 3-5C 20TSSOP | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

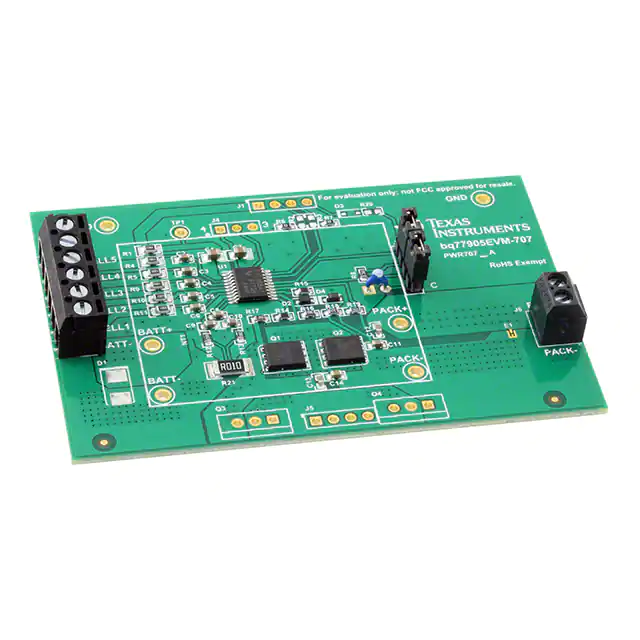

 | | BQ77905EVM-707 | 开发板/评估板/验证板（废弃） | EVALBOARDFORBQ77905 | 在线订购 |
