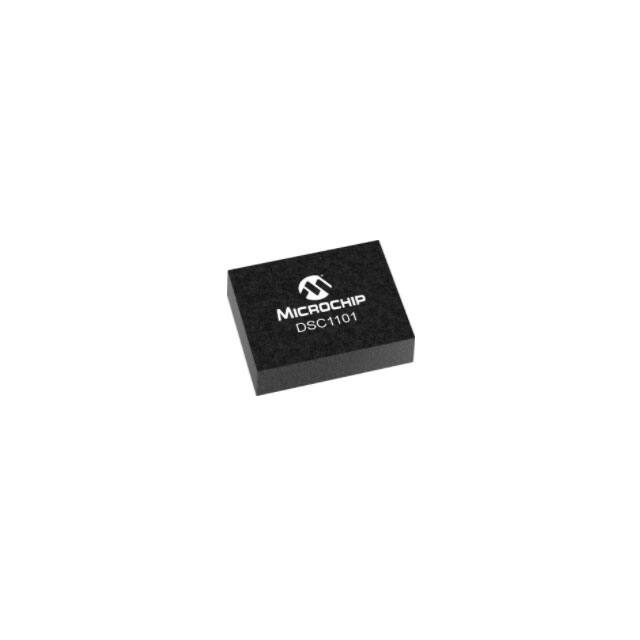

DSC1101 / 1121精密MEMS振荡器
![DSC1101 / 1121精密MEMS振荡器](http://file1.elecfans.com/web2/M00/91/0A/wKgZomTePDKASJ2IAABdgfFF_vI07.jpeg)
Microchip推出高性能低抖动精密MEMS振荡器(DSC1101 / 1121 Precision MEMS Oscillators)
发布时间:2018-06-14
Microchip Technology的DSC1101和DSC1121系列高性能振荡器采用经过验证的硅MEMS技术,可在各种电源电压和温度范围内提供出色的抖动和稳定性。通过消除对石英或SAW技术的需求,MEMS振荡器显着提高了可靠性并加速了产品开发,同时满足各种通信,存储和网络应用的严格时钟性能标准。
DSC1101具有待机功能,可在EN引脚拉低时完全断电; 而对于DSC1121,当EN为低电平时,仅禁用输出。这两款振荡器均采用工业标准封装,包括3.2mm²x2.5mm²的小型封装,是标准4引脚CMOS石英晶体振荡器的“直接”替代产品。
DSC1101 / 1121精密MEMS振荡器特性
低RMS相位抖动:<1 ps(典型值)
高稳定性:±10 ppm,±25 ppm,±50 ppm
温度范围广
汽车:-55°C至+ 125°C
分机。工业:-40°C至+ 105°C
工业:-40°C至+ 85°C
分机。市售:-20°C至+ 70°C
高电源噪声抑制:-50 dBc
宽频率范围:2.3 MHz至170 MHz
小行业标准的足迹
2.5 mm x 2.0 mm,3.2 mm x 2.5 mm,5.0 x 3.2 mm和7.0 mm x 5.0 mm
出色的抗冲击和抗振动性
符合MIL-STD-883标准
高可靠性
MTF比石英振荡器高20倍
低电流消耗
供电范围为2.25 V至3.6 V.
待机和输出使能功能
DSC1101 / 1121精密MEMS振荡器应用
存储区域网络:SATA,SAS和光纤通道
无源光网络:EPON,10G-EPON,GPON和10G-PON
以太网:1G,10GBASE-T / KR / LR / SR和FCoE
HD / SD / SDI视频和监控
PCI快递
DisplayPort的
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | DSC1101BI5-133.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 2.25V~3.6V 133MHz SMD-6 | 在线订购 | |
![]() | | DSC1101DL5-052.8000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 2.25V~3.6V 52.8MHz SMD-6 | 在线订购 | |
![]() | | DSC1101CM1-005.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 5MHz 2.25V~3.6V SMD-6 | 在线订购 | |
![]() | | DSC1101DI1-125.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 2.25V~3.63V 125MHz SMD-6 | 在线订购 | |
![]() | | DSC1101DL1-150.0000 | 有源晶振-晶体/振荡器/谐振器 | 振荡器 150 MHz CMOS XO(标准) 2.25V ~ 3.63V 待机(断电) 6-VDFN | 在线订购 | |
![]() | | DSC1101AI2-156.2500 | 有源晶振-晶体/振荡器/谐振器 | 振荡器 156.25 MHz CMOS XO(标准) 2.25V ~ 3.63V 待机(断电) 6-SMD,无引线裸焊盘 | 在线订购 | |
![]() | | DSC1101CI5-100.0000 | 有源晶振-晶体/振荡器/谐振器 | 振荡器 100 MHz CMOS XO(标准) 2.25V ~ 3.63V 待机(断电) 6-SMD,无引线 | 在线订购 | |
![]() | | DSC1101CI5-010.0000T | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 10MHz 2.25V~3.63V SMD-6 | 在线订购 | |
![]() | | DSC1101AI5-156.2500 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 2.25V~3.63V SMD-6 156.25MHz | ¥25.80077 | 在线订购 |
![]() | | DSC1101DM2-033.3333 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 33.3333MHz 2.25V~3.6V SMD-6 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | DSC1121CM2-040.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 40MHz 2.25V~3.6V SMD-6 | 在线订购 | |
![]() | | DSC1121AL5-125.0000 | 有源晶振-晶体/振荡器/谐振器 | MEMS OSC XO 125.0000MHZ CMOS SMD | 在线订购 | |
![]() | | DSC1121CI2-050.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 50MHz 2.25V~3.6V SMD-6 | ¥10.91200 | 在线订购 |
![]() | | DSC1121CM1-050.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 50MHz 2.25V~3.6V SMD-6 | 在线订购 | |
![]() | | DSC1121CM1-024.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 24MHz 2.25V~3.6V SMD-6 | 在线订购 | |
![]() | | DSC1121AI2-125.0000 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 2.25V~3.6V 125MHz SMD7050_6P_EP | 在线订购 | |
![]() | | DSC1121BI2-156.2500 | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 2.25V~3.63V SMD-6 156.25MHz | 在线订购 | |
![]() | | DSC1121AI2-162.0000 | 有源晶振-晶体/振荡器/谐振器 | 振荡器 162 MHz CMOS XO(标准) 2.25V ~ 3.63V 启用/禁用 6-SMD,无引线裸焊盘 | 在线订购 | |
![]() | | DSC1121CL2-050.0000T | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 50MHz 2.25V~3.6V SMD-6 | 在线订购 | |
![]() | | DSC1121CL5-150.0000 | 有源晶振-晶体/振荡器/谐振器 | 振荡器 150 MHz CMOS XO(标准) 2.25V ~ 3.63V 启用/禁用 6-SMD,无引线 | 在线订购 |
