LTC6090 140 V CMOS 轨至轨输出、pA 输入电流运算放大器
Linear Technology 的 140V 精密运算放大器（LTC6090, 140 V, CMOS, Rail-to-Rail Output, pA Input Current Op Amp）具有 3pA 偏置电流、3.5 μV P-P 噪声，适于高增益应用
发布时间：2018-06-14
Linear Technology 的 LTC6090/LTC6090-5 是一款高压精密单晶片运算放大器。 LTC6090 属单位增益稳定。 LTC6090-5 稳定在噪声增益为 5 或更高的情况下。 两种放大器均具有高开环增益、低输入参考补偿电压和噪声以及 pA 输入偏置电流，非常适用于高电压、高阻抗缓冲和/或高增益配置。
这些放大器内置过热保护。 热警报输出 TFLAG 在芯片温度接近 150 °C 时触发。 输出级可以使用输出禁用引脚 (OD) 关断。 通过连接 OD 引脚至热报警输出 (TFLAG)，该器件会在超出安全工作区域时禁用输出级。 这些引脚可轻松连接任何逻辑器件系列。
这两种放大器使用单 140 V 或 ±70 V 电源，能够驱动高达 200 pF 的负载电容。 LTC6090/LTC6090-5 以 8 引脚 SO 封装或 16 引线低热阻裸焊盘的 TSSOP 封装提供。
LTC6090 140 V CMOS 轨至轨输出、pA 输入电流运算放大器特性
电源范围：±4.75 V 至 ±70 V (140 V)
0.1 Hz 至 10 Hz 噪声：3.5 µVP-P
输入偏置电流：最高 50 pA
低失调电压：最高 1.25 mV
低失调漂移：最高 ±5 µV/°C
CMRR：最小 130 dB
轨至轨输出级
输出灌拉电流：50 mA
12 MHz 增益带宽积
21 V/µs 压摆率
11 nV/√Hz 噪声密度
热关断
采用热增强型 SOIC-8E 或 TSSOP-16E 封装
LTC6090 140 V CMOS 轨至轨输出、pA 输入电流运算放大器应用
自动测试设备 (ATE)
压电驱动器
光电二极管放大器
高压稳压器
光纤网络
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

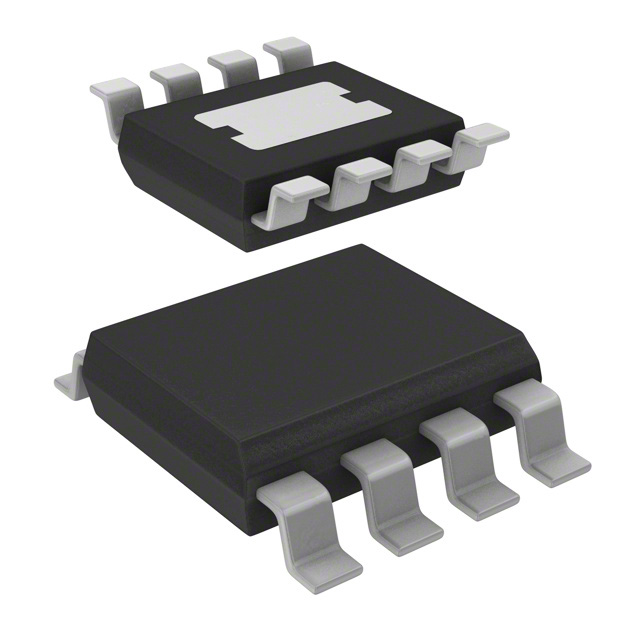

 | | LTC6090CS8E#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT 8SOIC | ￥54.99360 | 在线订购 |
| | LTC6090IS8E#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT 8SOIC | ￥55.72800 | 在线订购 |
 | | LTC6090CFE#PBF | 运算放大器-运算放大器及比较器 | 通用 放大器 1 电路 满摆幅 16-TSSOP-EP | 在线订购 | |
 | | LTC6090IS8E-5#PBF | 运算放大器-运算放大器及比较器 | LTC6090IS8E-5#PBF | 在线订购 | |
| | LTC6090HS8E-5#PBF | 运算放大器-运算放大器及比较器 | 通用 放大器 1 电路 满摆幅 8-SOIC-EP | 在线订购 | |

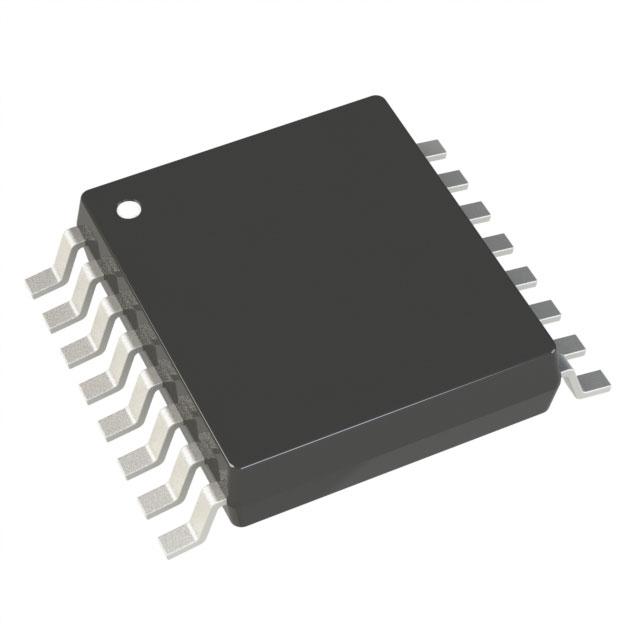

 | | LTC6090HFE-5#PBF | 运算放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT 16TSSOP | 在线订购 | |
 | | LTC6090IFE-5#PBF | 运算放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT 16TSSOP | 在线订购 | |
| | LTC6090CS8E-5#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT 8SOIC | ￥70.48080 | 在线订购 |
| | LTC6090HS8E#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT 8SOIC | ￥75.75120 | 在线订购 |
| | LTC6090HFE#PBF | 运算放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT 16TSSOP | 在线订购 | |
| | LTC6090IFE#PBF | 通用放大器-运算放大器及比较器 | IC OPAMP GP 1 CIRCUIT 16TSSOP | 在线订购 |
