P4SMAJxxADF D-FLAT 400 W TVS 二极管

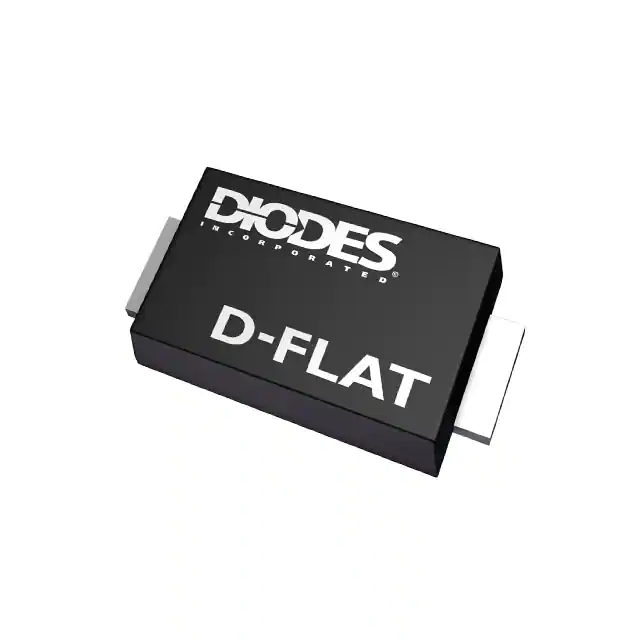

![P4SMAJxxADF D-FLAT 400 W TVS 二极管](http://file1.elecfans.com/web2/M00/91/09/wKgZomTeOs-AGMwnAABVasM_7CM16.jpeg)
Diodes 的 P4SMAJ 拥有超薄外形和高功率耗散能力(P4SMAJxxADF D-FLAT 400 W TVS Diode)
发布时间:2018-06-14
Diodes Incorporated 推出其采用新型、超薄、表面贴装 D-FLAT 封装的 400 W TVS 系列器件。 这种高性能、扁平引脚封装具有低热阻,用于实现高功率耗散。 此外,爬电距离已实现最大化,以增强防跟踪端子间的隔离能力。 而且,凭借仅为 1.1 mm 最大高度,D-FLAT 封装比传统 SMA 封装薄 54%,因此能实现空间受限型设计。 P4SMAJxxADF 系列由 29 个高功率单向 TVS 器件组成,提供了范围从 5 V 至 85 V 的多种反向断态电压选择。这些器件具有出色的抗 ESD 干扰能力,超过了 IEC-61000-4-2 ESD 4 级 ±30 kV 空气和接触放电标准。 此外,这些产品中的大多数只有 1 μA 的低漏泄电流,从而提升了能效。 这些器件非常适用于工业应用、消费和便携式电子设备领域的一般 ESD 保护。 D-FLAT 封装是纯绿色产品,符合 RoHS 规范。
P4SMAJxxADF D-FLAT 400 W TVS 二极管特性
超过 IEC 61000-4-2 ESD 4 级接触和空气放电标准
超凡的 ESD 保护,超过了 ±30 kV 接触和空气放电标准
GPP TVS,提供丰富的反向断态电压选择
P4SMAJxxADF 系列采用 GPP 结构,可保护“结”部分免受环境污染和机械损坏。 此外,P4SMAJxxADF 系列提供范围从 5 V 到 85 V 的多种反向工作电压选择,可满足大多数设计的要求
出色的传热特性和超扁平外形
D-FLAT 封装 (5.6 mm x 2.95 mm maximum) 的扁平引脚设计增强了热性能。 1.1 mm 的最大高度可使应用实现超扁平外形
400 W 功率耗散
这些器件能够耗散 400 W 峰值脉冲功率
P4SMAJxxADF D-FLAT 400 W TVS 二极管应用
I/O 通道保护
DC 电源总线保护
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | P4SMAJ12ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 12VWM 19.9VC DFLAT | ¥1.05495 | 在线订购 |
![]() | | P4SMAJ13ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 13VWM 21.5VC DFLAT | ¥0.79520 | 在线订购 |
![]() | | P4SMAJ33ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE33VWM53.3VCDFLAT | ¥0.99120 | 在线订购 |
![]() | | P4SMAJ10ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE10VWM17VCDFLAT | ¥0.93410 | 在线订购 |
![]() | | P4SMAJ30ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 30VWM 48.4VC DFLAT | ¥0.49583 | 在线订购 |
![]() | | P4SMAJ70ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE70VWM113VCDFLAT | ¥1.33294 | 在线订购 |
![]() | | P4SMAJ18ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE18VWM29.2VCDFLAT | ¥0.66146 | 在线订购 |
![]() | | P4SMAJ20ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE20VWM32.4VCDFLAT | ¥0.69639 | 在线订购 |
![]() | | P4SMAJ9.0ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE9VWM15.4VCDFLAT | ¥0.68252 | 在线订购 |
![]() | | P4SMAJ28ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 28VWM 45.4VC DFLAT | ¥0.66157 | 在线订购 |
![]() | | P4SMAJ16ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE16VWM26VCDFLAT | ¥0.69639 | 在线订购 |
![]() | | P4SMAJ26ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE26VWM42.1VCDFLAT | ¥0.73559 | 在线订购 |
![]() | | P4SMAJ36ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE36VWM58.1VCDFLAT | ¥0.77280 | 在线订购 |
![]() | | P4SMAJ7.5ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE7.5VWM12.9VCDFLAT | ¥0.69639 | 在线订购 |
![]() | | P4SMAJ15ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE15VWM24.4VCDFLAT | ¥0.81760 | 在线订购 |
![]() | | P4SMAJ24ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE24VWM38.9VCDFLAT | ¥0.91958 | 在线订购 |
![]() | | P4SMAJ6.0ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE6VWM10.3VCDFLAT | ¥0.61139 | 在线订购 |
![]() | | P4SMAJ22ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE22VWM35.5VCDFLAT | ¥0.66302 | 在线订购 |
![]() | | P4SMAJ5.0ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVS DIODE 5 VWM 9.2VC DFLAT | ¥0.40516 | 在线订购 |
![]() | | P4SMAJ60ADF-13 | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE60VWM96.8VCDFLAT | ¥0.74283 | 在线订购 |
