AP3401/AP3428 1 A 同步降压型 DC-DC 转换器
![AP3401/AP3428 1 A 同步降压型 DC-DC 转换器](http://file1.elecfans.com/web2/M00/91/09/wKgZomTeOseALp4wAAA3uJWoZZk68.jpeg)
Diodes 的 AP3401/AP3428 DC-DC 转换器(AP3401 / AP3428 1 A Step-Down Synchronous DC-DC Converters)提供恒频 PWM 控制,可实现出色的稳定性和瞬态响应
发布时间:2018-06-14
Diodes 的 AP3401/AP3428 是电流模式、PWM 同步降压 DC-DC 转换器,能驱动 1 A 负载,具有高能效以及出色的线路和负载调节能力。 这些器件专门为电视机顶盒、电视、路由器、Wi-Fi 模块和安防系统而开发。
AP3401/AP3428 转换器的最大输出电流达到 1 A,而仅消耗 40 μA 静态空载电流。超低 RDS(ON) 集成 MOSFET 和 100% 占空比工作模式,使这些器件非常适用于要求低压差阈值的大电流应用。
AP3401/AP3428 具有内置保护功能,AP3401 则具有电源良好输出。 这些器件采用 TSOT25、TSOT26 和 U-DFN2020-6 封装。
AP3401/AP3428 1 A 同步降压型 DC-DC 转换器特性
同步 DC-DC 降压转换器,具有 1 A 连续负载电流和轻载高能效
高开关频率下工作的小型外部元器件
电流模式控制提供快速瞬态响应
出色的线路和负载调节功能,具有高能效
保护
输入过压保护、欠压锁定、超温保护和短路保护
封装:TSOT25、TSOT26 和 U-DFN2020-6
扁平、小巧
AP3401/AP3428 1 A 同步降压型 DC-DC 转换器应用
电视
机顶盒
Wi-Fi 模块
路由器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | AP3428KTTR-G1 | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 1A TSOT25 | ¥1.12784 | 在线订购 |

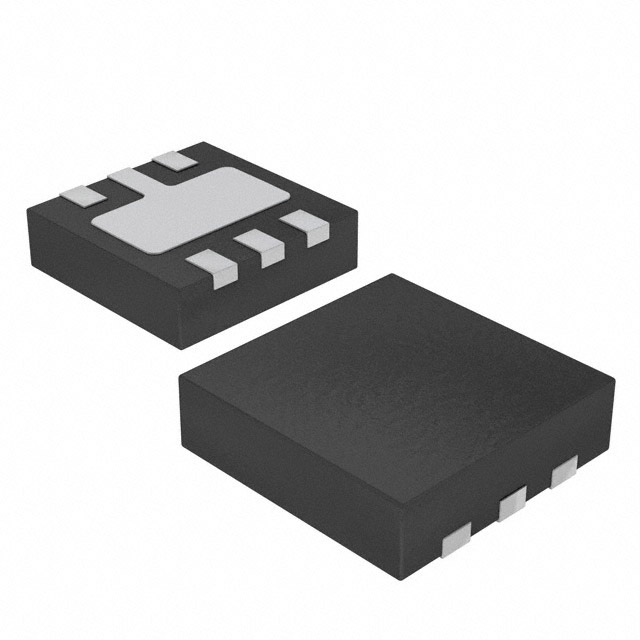

![]() | | AP3401DNTR-G1 | DC-DC电源芯片-电源管理 | IC REG BUCK ADJ 1A UDFN2020-6 | ¥2.60050 | 在线订购 |
