74LVC2Gxx 双栅极逻辑器件
Diodes Incorporated 的 74LVC2Gxx 双栅极逻辑产品（74LVC2Gxx Dual Gate Logic）采用更小、更轻、更薄的封装尺寸
发布时间：2018-06-14

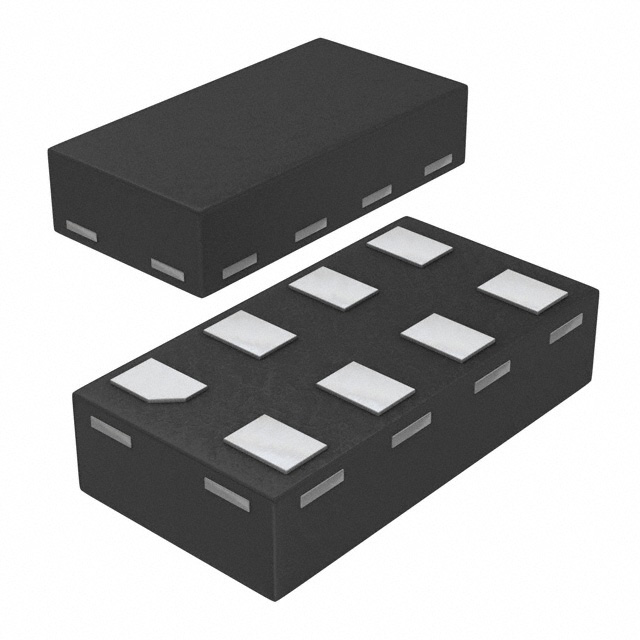

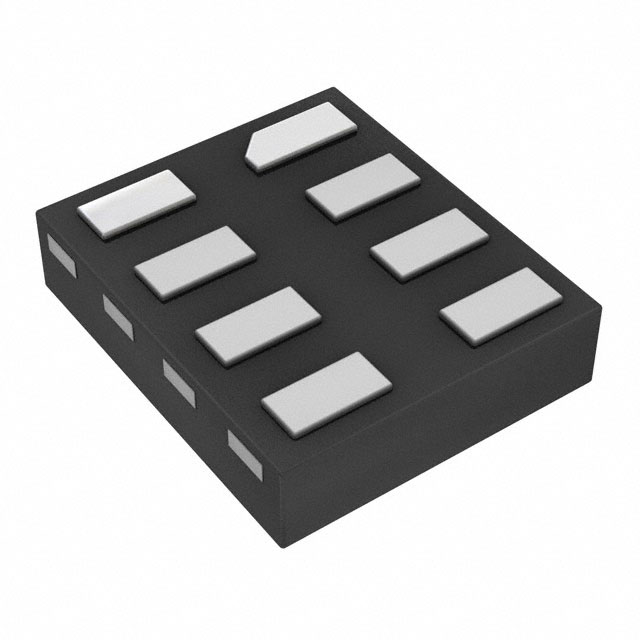

Diodes Incorporated 的 74LVC2Gxx 双栅极系列现提供 DFN1210、DFN1410 和 DFN2010 封装。 这些 LVC 逻辑产品是行业标准器件的直接替代品，为潜在应用提供了更多选择。 74LVC2Gxx 系列的工作电压范围为 1.65 V 至 5.5 V，具有 24 mA 驱动能力，适合最苛刻的逻辑应用，Ioff 特性能够实现断电隔离。
74LVC2Gxx 双栅极逻辑器件特性
行业标准器件
直接替代品
现提供更多选择
74LVC2Gxx 双栅极逻辑器件应用
电平转换
通用逻辑器件
断电信号隔离
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 74LVC2G02HD4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NOR 2CH 2-INP DFN2010-8 | ￥0.43169 | 在线订购 |
 | | 74LVC2G126HD4-7 | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC BUFFER NON-INVERT 5.5V 8DFN | ￥0.47065 | 在线订购 |
 | | 74LVC2G02RA3-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NOR 2CH 2-INP DFN1210-8 | ￥0.69630 | 在线订购 |
| | 74LVC2G32RA3-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE OR 2CH 2-INP DFN1210-8 | ￥0.44226 | 在线订购 |
| | 74LVC2G00RA3-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NAND 2CH 2-INP DFN1210-8 | ￥0.46750 | 在线订购 |
 | | 74LVC2G125RA3-7 | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC BUFFER NON-INVERT 5.5V 8DFN | ￥0.54497 | 在线订购 |
| | 74LVC2G00HK3-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NAND 2CH 2-INP DFN1410-8 | ￥0.47823 | 在线订购 |
| | 74LVC2G86HK3-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE XOR 2CH 2-INP DFN1410-8 | ￥2.16000 | 在线订购 |
| | 74LVC2G125HD4-7 | 接口（驱动器/接收器/收发器）-接口及驱动芯片 | IC BUFFER NON-INVERT 5.5V 8DFN | ￥0.70620 | 在线订购 |
 | | 74LVC2G08HD4-7 | 通用逻辑门芯片-逻辑及时序器件 | 双2输入与门 | ￥0.61182 | 在线订购 |
| | 74LVC2G32HD4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE OR 2CH 2-INP DFN2010-8 | ￥0.73008 | 在线订购 |
| | 74LVC2G00HD4-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE NAND 2CH 2-INP DFN2010-8 | ￥0.57420 | 在线订购 |
| | 74LVC2G08RA3-7 | 通用逻辑门芯片-逻辑及时序器件 | IC GATE AND 2CH 2-INP DFN1210-8 | ￥0.48633 | 在线订购 |
