LT8631 100 V、1 A、同步、微功耗、降压稳压器
Linear Technology LT8631（LT8631, 100 V, 1 A, Synchronous, Micropower, Step-Down Regulator） 的同步整流能效高达 90%，而其 Burst Mode® 工作模式又能保持空载待机条件下的静态电流小于 7 µA
发布时间：2018-06-14
Linear Technology 的 LT8631 是一款电流模式、PWM、降压型 DC/DC 转换器，采用可向负载提供高达 1 A 电流的内部同步开关。3 V 至 100 V 的宽输入范围使得 LT8631 非常适用于各种各样的电源稳压，包括汽车和工业系统电源、36 V 至 72 V 电信电源。 低纹波猝发工作模式可在非常低的输出电流下保持高能效，并同时将输出纹波维持在 10 mVPK-PK 以下。 可通过电阻器编程的 100 kHz 至 1 MHz 频率范围和同步能力，使该器件在能效和外部元件尺寸之间达到了最优状态。 通过软启动功能控制输出电压斜率，既消除了启动期间的输入浪涌，又实现了输出跟踪。 当输出电压在 ±7.5% 稳压输出范围内时，电源良好标记会发出一个信号。 可通过 EN/UV 引脚对欠压锁定功能进行编程。 关断模式可将总静态电流降至 5 µA。 LT8631 采用带裸焊盘的 20 引脚 TSSOP 封装，适用于低热阻和高电压引线间距。
LT8631 100 V、1 A、同步、微功耗、降压稳压器特性
超宽输入电压范围：3 V 至 100V
输出电压范围：0.8 V 至 60 V
低纹波猝发 (Burst Mode®) 工作模式
16 µA IQ（12 VIN 至 5 VOUT）输出纹波<10 mVP-P
7 µA IQ（48 VIN 至 5 VOUT）输出纹波<10 mVP-P
低压差：99% 最大占空比

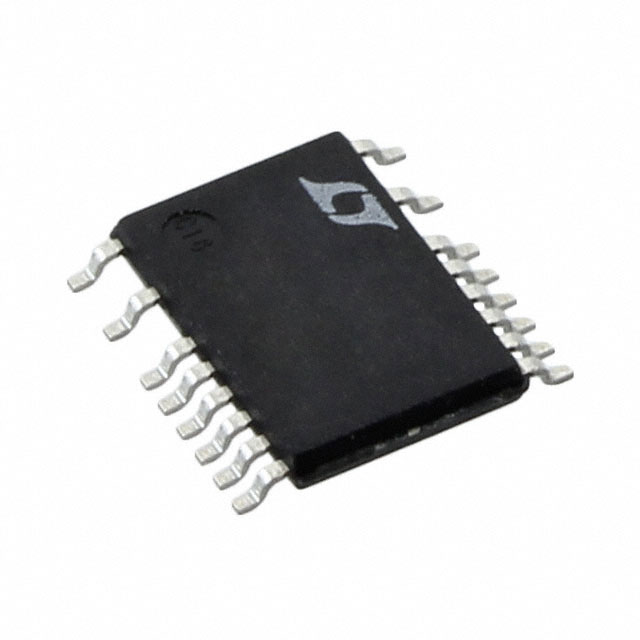

热增强型、20 引脚 TSSOP，具有高电压引脚间距
固定频率工作：100 kHz 至 1 MHz
同步输入
可编程欠压锁定
电源良好标记
灵活的输出电压跟踪
短路保护
低关断电流：5 μA
允许引脚开路和短路
峰值电流模式控制
内部同步开关
LT8631 100 V、1 A、同步、微功耗、降压稳压器应用
汽车电源
电信电源
分布式电源稳压
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2110A | 开发板/评估板/验证板-开发板/套件/编程器 | DC2110A | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT8631EFE#PBF | DC-DC电源芯片-电源管理 | IC REG BUCK ADJ 1A 20TSSOP | ￥54.79748 | 在线订购 |
 | | LT8631HFE#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.8V 1 输出 1A 20-TSSOP（0.173"，4.40mm 宽），16 引线，裸露焊盘 | 在线订购 | |
| | LT8631IFE#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.8V 1 输出 1A TSSOP20_6.5X4.4MM_EP | 在线订购 |
