LM358 双通道运算放大器
Texas Instruments 提供非常适用于广泛的信号调节应用的 LM358 双通道运算放大器（LM358, Dual Operational Amplifiers）
发布时间：2018-06-14
Texas Instruments 的 LM358 器件由两个独立的高增益频率补偿型运算放大器组成，设计用于在宽电压范围内由单电源或分离式电源供电。 如果两个电源之差在 3 V 至 32 V 之间，且 VCC 比输入共模电压至少高正向 1.5 V，则该器件也可在分离式电源下工作。 该器件具有低漏极电源电流，且不受电源电压大小的影响。
该器件的应用包括，变送器放大器、DC 放大器模块，以及当前能在单电源电压系统中更易于实施的所有传统运算放大器电路。 例如，这些器件可直接在数字系统的标准 5 V 电源下工作，并能在不增加 ±5 V 电源的情况下轻松提供所需的接口电子器件。
LM358 双通道运算放大器特性
宽电源范围
单电源：3 V 至 32 V
双电源：±1.5 V 至 ±16 V
低漏极电源电流，不受电源电压影响：0.7 mA（典型值）
宽单位增益带宽：0.7 MHz
共模输入电压范围包括地电位，可在接近地的位置进行直接检测
差分输入电压范围等于最大额定电源电压：32 V
开环差分电压增益：最小 100 dB（典型值）
内部频率补偿
低输入偏置和低失调参数：
版本：15 nA（典型值）
版本：2 mV（典型值）
低输入失调电压：3 mV（典型值）
输入失调电流：2 nA（典型值）
输入偏置电流：20 nA（典型值）
对于符合 MIL-PRF-38535 标准的产品，除非另行说明，其所有参数均通过了测试。 对于其余所有产品，生产过程中没有必要测试所有参数。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LM358ADR | 运算放大器-运算放大器及比较器 | 双通道、30V、700kHz、3mV 失调电压运算放大器 | ￥0.75600 | 在线订购 |
 | | LM358DGKR | 运算放大器-运算放大器及比较器 | 双通道、30V、700kHz、3mV 失调电压运算放大器 | ￥0.77156 | 在线订购 |

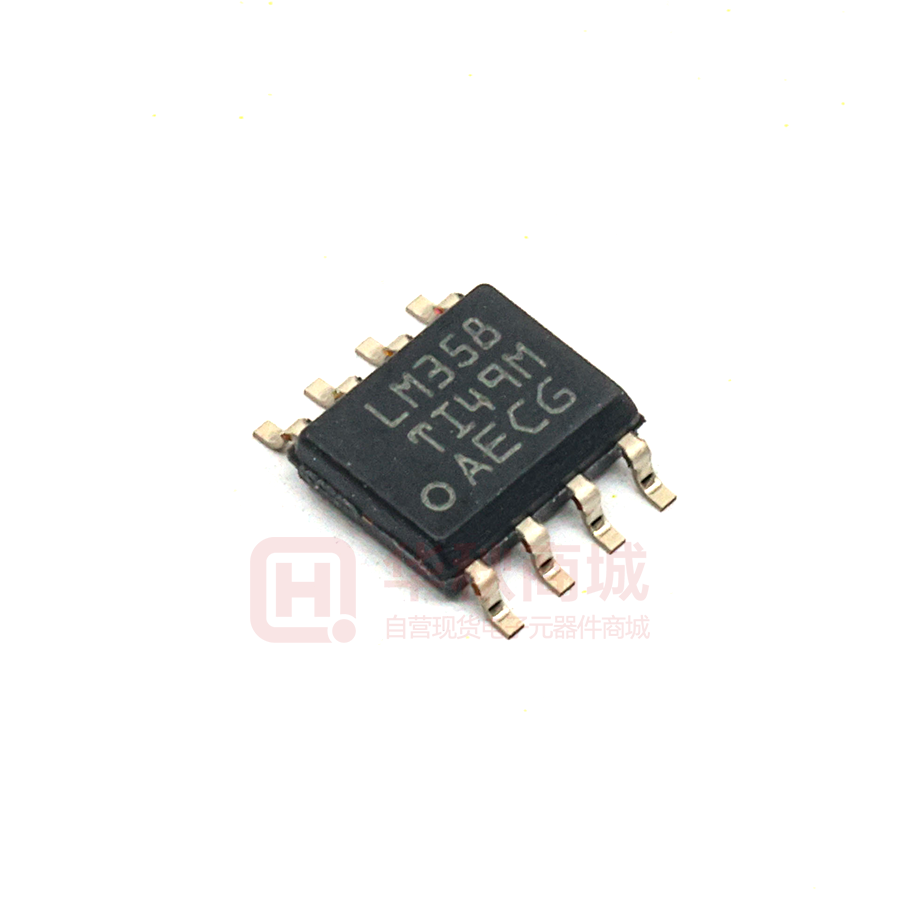

 | | LM358DR | 运算放大器-运算放大器及比较器 | 双通道、30V、700kHz、3mV 失调电压运算放大器 | ￥0.43946 | 在线订购 |

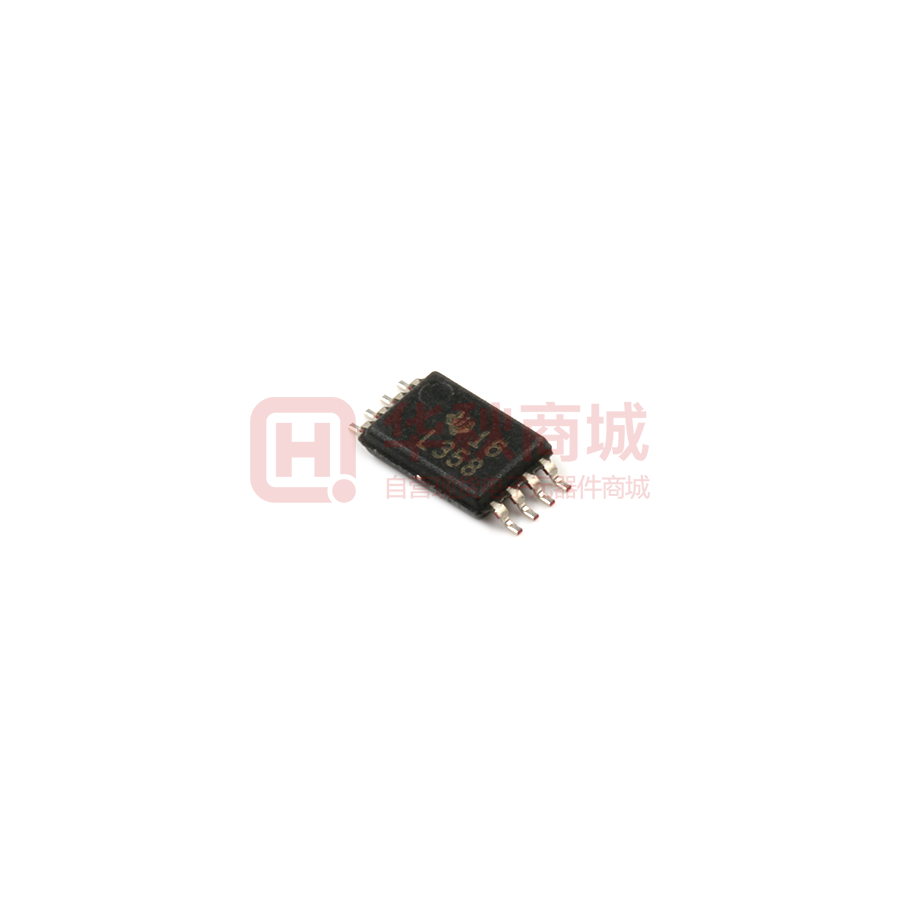

 | | LM358PWR | 运算放大器-运算放大器及比较器 | 双通道、30V、700kHz、3mV 失调电压运算放大器 | ￥0.72231 | 在线订购 |
 | | LM358PSR | 运算放大器-运算放大器及比较器 | 双通道、30V、700kHz、3mV 失调电压运算放大器 | ￥2.98080 | 在线订购 |
 | | LM358D | 运算放大器-运算放大器及比较器 | IC OPAMP GP 2 CIRCUIT 8SOIC | ￥0.67598 | 在线订购 |
 | | LM358AD | 仪表放大器-运算放大器及比较器 | General Purpose Amplifier 2 Circuit 8-SO | 在线订购 | |

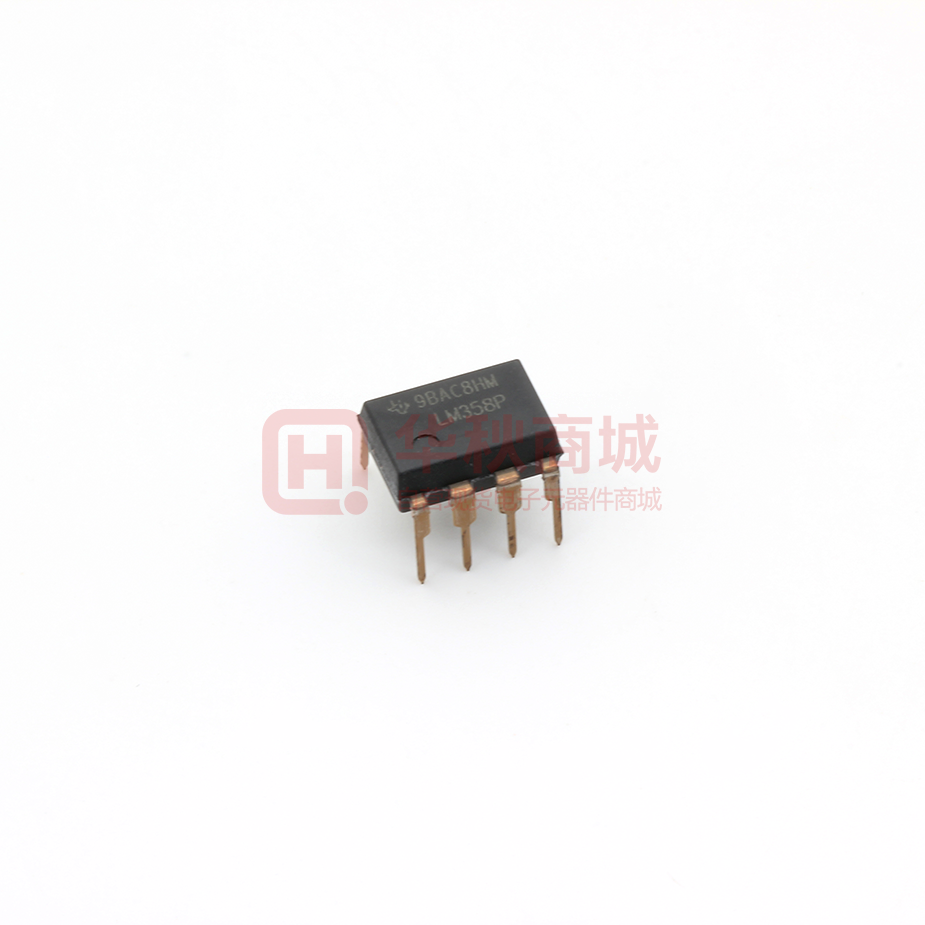

 | | LM358P | 运算放大器-运算放大器及比较器 | 双通道、30V、700kHz、3mV 失调电压运算放大器 | ￥1.15128 | 在线订购 |
 | | LM358PE3 | 运算放大器-运算放大器及比较器 | LM358 DUAL STANDARD OPERATIONAL | 在线订购 | |
| | LM358AP | 运算放大器-运算放大器及比较器 | IC OPAMP GP 2 CIRCUIT 8DIP | ￥1.39806 | 在线订购 |
| | LM358DRG4 | 运算放大器-运算放大器及比较器 | IC OPAMP GP 2 CIRCUIT 8SOIC | ￥1.04170 | 在线订购 |

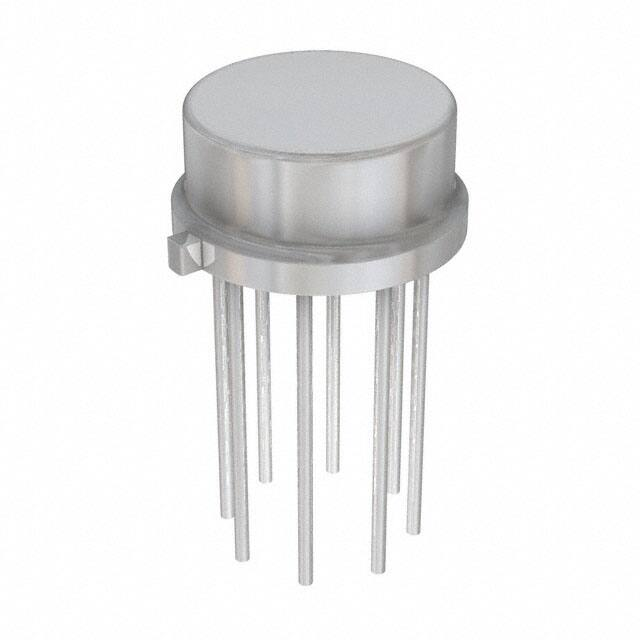

 | | LM358H/NOPB | 运算放大器-运算放大器及比较器 | IC OPAMP GP 2 CIRCUIT TO5-8 | 在线订购 | |
 | | LM358PW | 运算放大器-运算放大器及比较器 | LM358 DUAL STANDARD OPERATIONAL | ￥4.37184 | 在线订购 |
 | | LM358PE4 | 运算放大器-运算放大器及比较器 | LM358PE4 | 在线订购 | |
 | | LM358ADRG4 | 运算放大器-运算放大器及比较器 | LM358A DUAL IMPROVED OFFSET, STA | ￥0.93802 | 在线订购 |
| | LM358DRE4 | 运算放大器-运算放大器及比较器 | IC OPAMP GP 700KHZ 8SOIC | ￥3.44020 | 在线订购 |
| | LM358DRG3 | 运算放大器-运算放大器及比较器 | IC OPAMP GP 2 CIRCUIT 8SOIC | ￥0.87115 | 在线订购 |
 | | LM358TPX/NOPB | 运算放大器-运算放大器及比较器 | General Purpose Amplifier 2 Circuit 8-DSBGA | ￥6.87960 | 在线订购 |
 | | LM358ADGKR | 运算放大器-运算放大器及比较器 | IC OPAMP GP 700KHZ 8VSSOP | ￥1.03011 | 在线订购 |
 | | LM358PWRG3 | 运算放大器-运算放大器及比较器 | IC OPAMP GP 2 CIRCUIT 8TSSOP | ￥0.89365 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| LM358 datasheet,LM358 pdf | | 555KB | 2008/05/06 | 823次 |  |
| lm358 Dual Operational Amplifiers | | 1242KB | 2014/09/11 | 401次 | |
| LM358双运算放大器电路的典型应用中文资料 | | 17KB | 2014/08/27 | 1114次 | |
| LM358中文资料及24个典型应用电路_挺有用的 | | 1893KB | 2013/04/18 | 3082次 | |
| LM358 双运算放大器电路的典型应用 | | 333KB | 2008/12/22 | 2528次 | |
| LM358 双运算放大器电路的典型应用 | | 237KB | 2016/11/05 | 339次 | |
| LM358双运算放大器电路的典型应用 | | 16KB | 2016/01/20 | 609次 | |
| LM358双运算放大器电路的典型应用 | | 552KB | 2009/10/16 | 1483次 | |
| LM358中文资料 | | - | | ||
| LM358datasheet | | - | |
