EK2100评估套件
Synapse Wireless的EK2100评估套件(EK2100 Evaluation Kit)具有USB适配器,可连接PC和网关
发布时间:2018-06-14
该突触无线EK2100-220评估套件是一款易于使用的SNAP®Ting平台功能介绍。准备开箱即用,它包括开始探索SNAP Thing平台和Synapse RF220系列RF模块所需的所有工具和教程。该套件带有预编程的RF220UF1模块,可显示SNAP节点自主网络然后感知和响应事件的能力。第一次演示开始时无需PC或编程。从那里开始,每个教程都扩展到最后一个,以提供有趣和教育性的SNAP和门户集成开发环境(IDE)之旅。用户将通过与真实传感器和执行器的交互来探索RF交互和嵌入式SNAPpy脚本(基于Synapse python的脚本语言)的强大功能。
在不到一个小时的探索中,用户将演示并掌握多种方法来利用SNAP快速轻松地将无线连接和传感器数据添加到新的和现有的设计中。
该套件专为有兴趣介绍SM220和RF220系列RF模块以及SNAP Thing平台可能性的任何人而设计。硬件和软件工程师,企业技术评估人员以及教育工作者和学生可以通过本套件中的实际操作示例了解有关SNAP技术和基于SNAP的模块的更多信息。
如果最终目标是利用其他SNAP模块而不是附带的RF220UF1,EK2100-220也是一个很好的起点。相同的脚本和示例将很容易应用于其他Synapse模块系列成员,例如SM220UF1,SM200P81或RF220SU。每个都与Synapse网关(E20,E10和E12),SNAP Thing服务以及SNAP Connect等软件工具完全兼容。对于扩展评估,所有RF200和RF220系列模块均可与套件中包含的原型硬件一起使用。

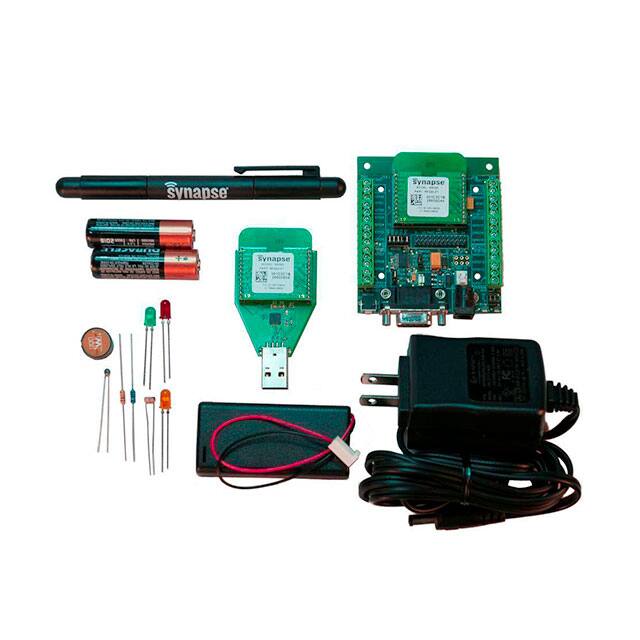

套件内容

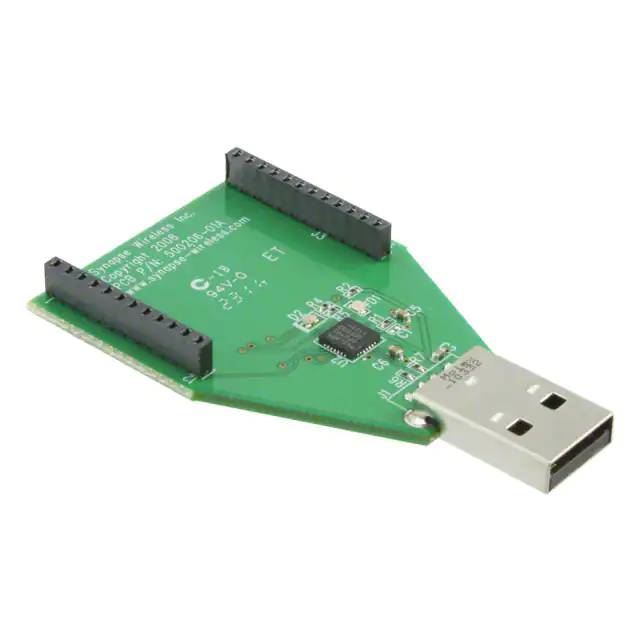

一个SN132 SNAPstick paddleboard

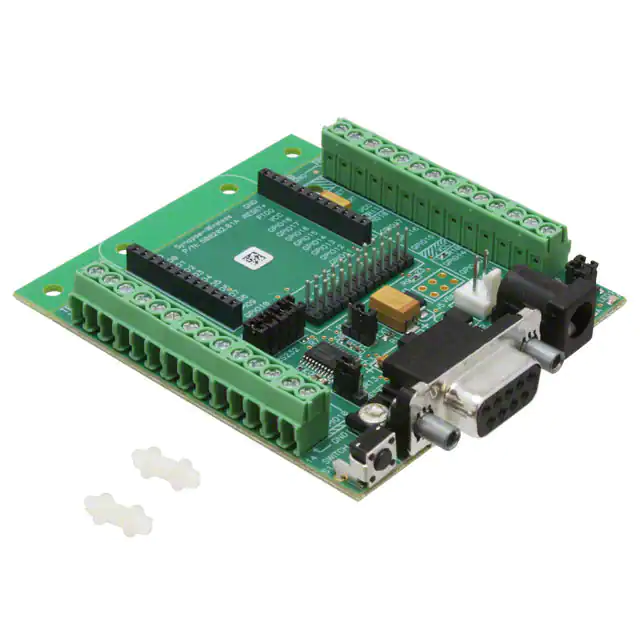

一个SN171 protoboard
两个RF220UF1 SNAP RF模块
各种传感器和执行器以及附件
EK2100评估套件特性
完整的教程,学习工具和构建真正的应用程序
USB适配器,用于连接PC和网关
有趣的应用教程使用附带的传感器和执行器
用于Synapse的免费Portal IDE和其他SNAP开发人员工具
原型开发板,可访问RF200系列和其他SNAP RF模块的所有I / O.
基于SNAP的RF220UF1,2.4 GHz,802.15.4 RF模块,带有集成天线
通过添加其他SNAP开发板或网关来扩展评估和演示
EK2100评估套件应用
无线网络简介
SNAP Thing平台的低成本介绍
一种评估基于SNAP的RF220UF1和SM220 RF模块的方法
Portal IDE和SNAPpy设备脚本的介绍
SNAPpy脚本传感器交互的例子
原型设计软件和各种传感器和/或执行器的硬件连接
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| SN171GG-NR | RFID配件-射频器件 | SNAP PROTOBOARD W/NO RADIO | 在线订购 | ||
| RF220UF1 | RF其它IC和模块-射频器件 | MOD ENGINE IEEE 802.15.4 | ¥547.40047 | 在线订购 | |
| RF220SU | RF收发器模块-射频/IF和RFID | 802.15.4 RF 收发器模块 2.4GHz 不含天线,U.FL 通孔 | ¥634.76716 | 在线订购 | |
| SM220UF1 | RF其它IC和模块-射频器件 | RF TXRX MOD 802.15.4 CHIP + U.FL | ¥379.72930 | 在线订购 | |
| EK5100-220 | RF其它IC和模块-射频器件 | SNAPAPPLICATIONDEVELOPMENTEVA | 在线订购 | ||
| SN132HO-NR | RF其它IC和模块-射频器件 | MODULE SNAPSTICK USB W/O RADIO | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| EK2100-220 | RF其它IC和模块-射频器件 | SNAPEVALUATORSKIT | 在线订购 |
