    LM1117 低压差线性稳压器

    LM1117 低压差线性稳压器

    Texas Instruments LM1117 是节省空间的 800 mA 低压差线性稳压器(LM1117 Low-Dropout Linear Regulators),具有内部电流限制

    发布时间:2018-06-14

    Texas Instruments LM1117 是低压差稳压器,800 mA 负载电流下压降为 1.2 V。LM1117 以可调节的版本提供,通过两个外部电阻器在 1.25 V 至 13.8 V 之间设置输出电压。此外,该器件采用五种固定电压:1.8 V、2.5 V、3.3 V 或 5 V。LM1117 提供限流和热关断。其电路包含齐纳均衡带隙基准,以确保输出电压精度在 ±1% 范围内。输出需要最小为 10 µF 的钽电容器,以提高瞬态响应和稳定性。

    LM1117 低压差线性稳压器特性

    • 提供 1.8 V、 2.5 V、 3.3 V、 5 V 和可调节版本

    • 节省空间的 SOT-223 和 WSON 封装

    • 限流和热保护

    • 输出电流:800 mA

    • 线路调节 0.2%(最大值)

    • 负载调节 0.4%(最大值)

    • 温度范围

           LM1117:0 °C 至 +125 °C

           LM1117I:-40 °C 至 +125 °C

    Evaluation Board
    图片数据手册产品型号产品分类产品描述价格操作
    DFR0140其他分类BREADBOARD POWER SUPPLY 5V/3.3V在线订购
    LM1117 Low-Dropout Linear Regulators
    图片数据手册产品型号产品分类产品描述价格操作

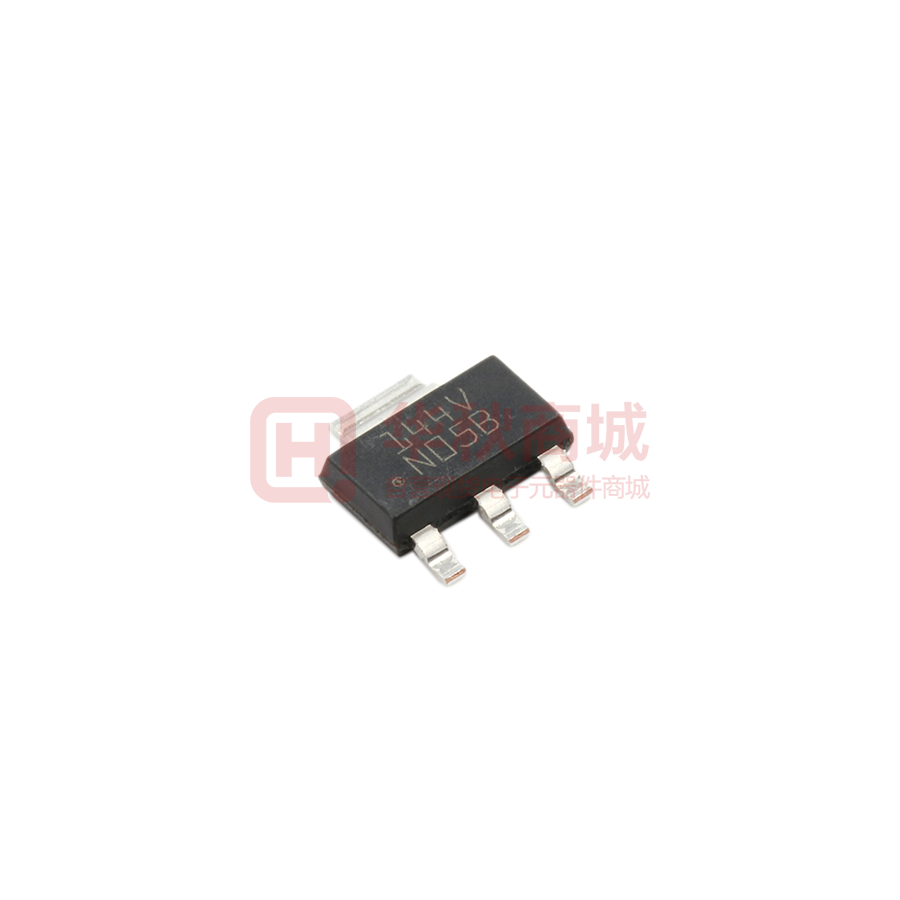

    LM1117IMPX-3.3/NOPB线性稳压器/LDO-电源管理PMIC - 稳压器 - 线性 正 固定 1 输出 800mA SOT-223¥1.19243在线订购

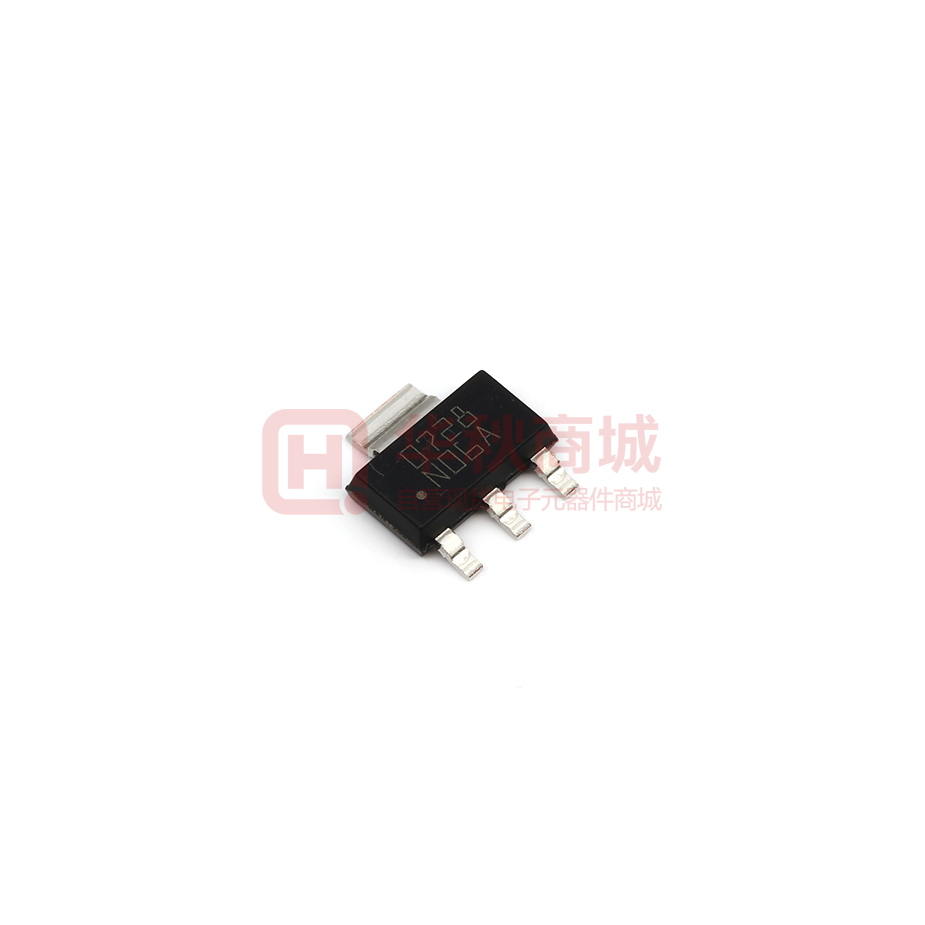

    LM1117IMPX-ADJ/NOPB线性稳压器/LDO-电源管理输出类型:可调 输出极性:正 最大输入电压:15V 输出电压:1.25V~13.8V 输出电流:800mA¥1.93320在线订购

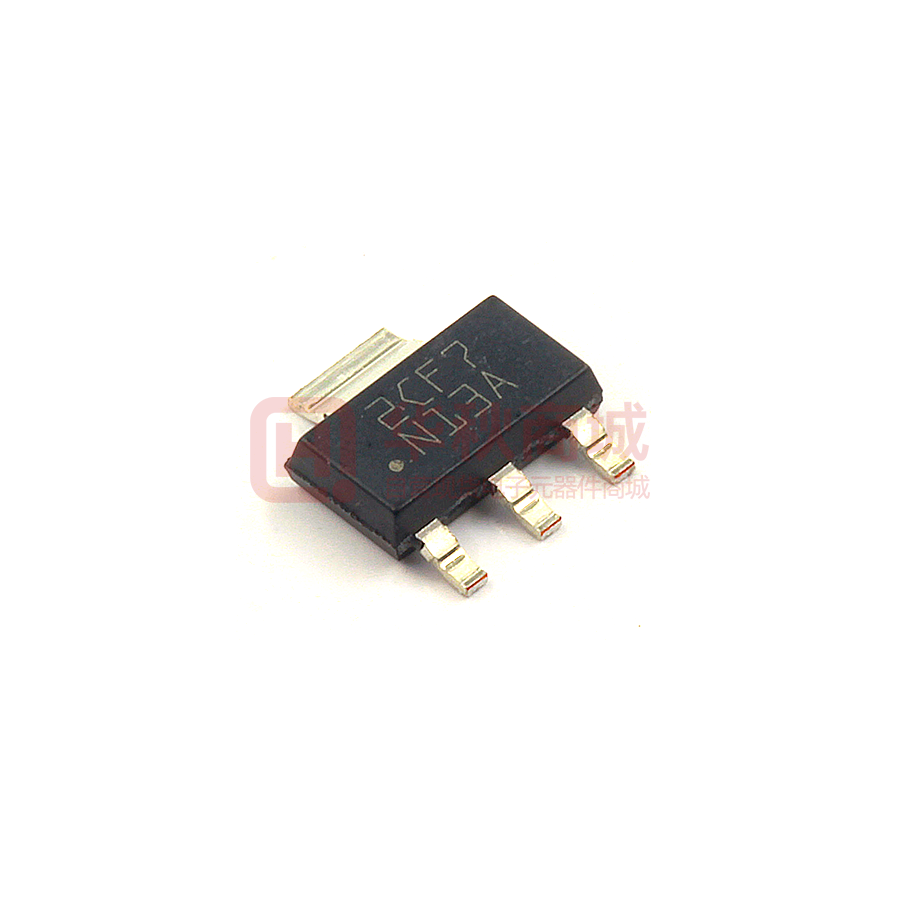

    LM1117MPX-ADJ/NOPB线性稳压器/LDO-电源管理75dB@(120Hz)800mA 1.2V@(800mA)可调1.25V ~ 13.8V正极1 15V SOT-223-4线性稳压器(LDO)ROHS¥2.86200在线订购

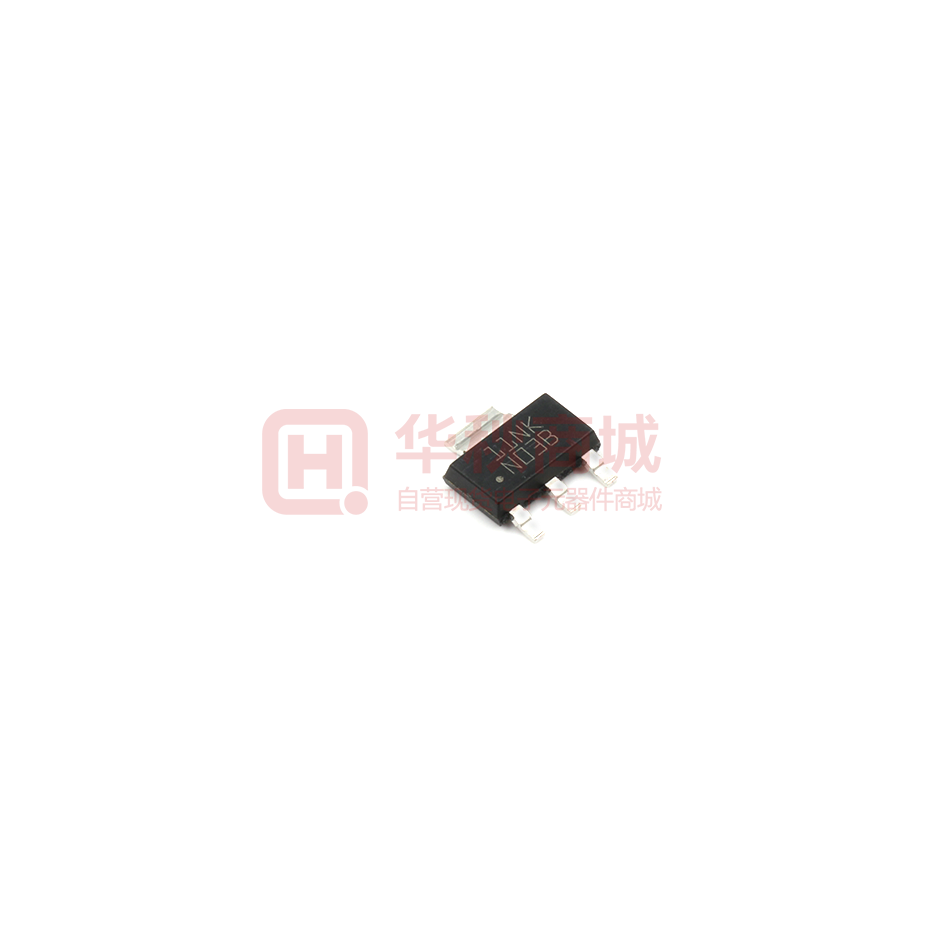

    LM1117MPX-5.0/NOPB线性稳压器/LDO-电源管理IC REG LINEAR 5V 800MA SOT223-4¥2.47342在线订购

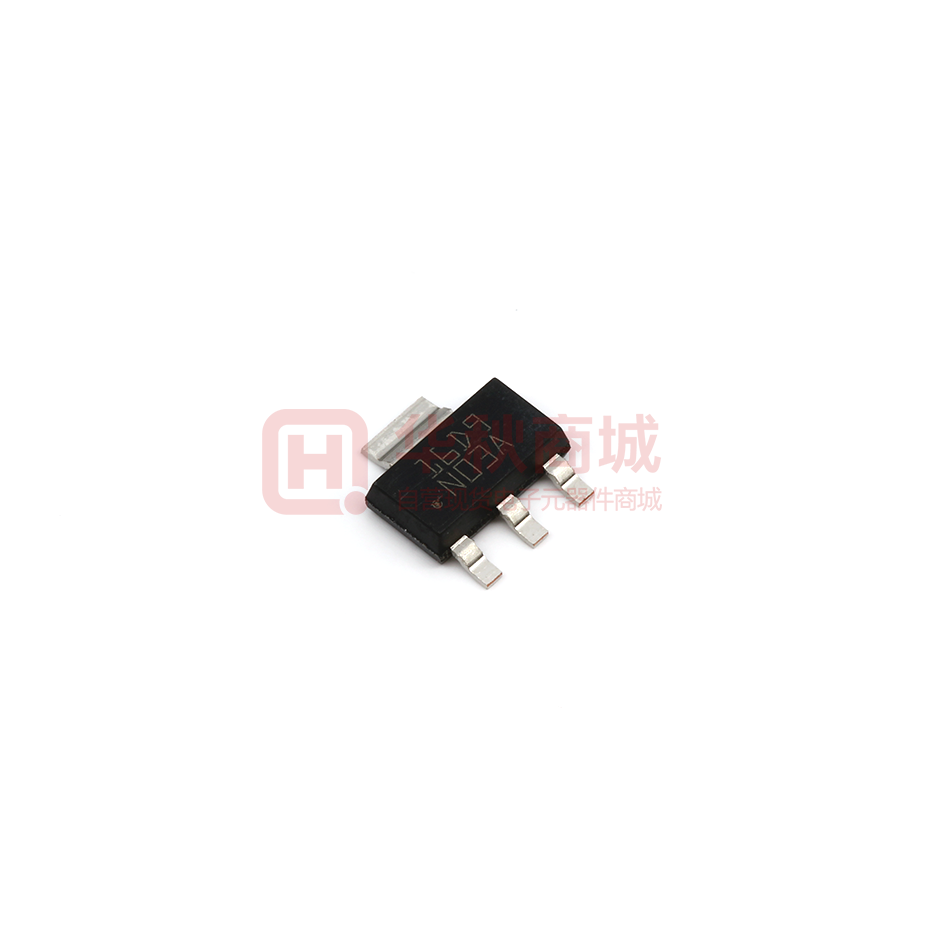

    LM1117MPX-2.5/NOPB线性稳压器/LDO-电源管理固定式 1 800mA 1.2V@(800mA)Vin=15V正75dB@(120Hz)Vo=2.5V SOT-223-3线性稳压器(LDO¥5.18400在线订购
