TUSB422 USB PD TCPCi 端口控制器
Texas Instruments TUSB422 USB Type-C™ 是具有电力输送功能的端口控制器（TUSB422 USB PD TCPCi Port Controller）
发布时间：2018-06-14
Texas Instruments 的 TUSB422 USB PD 物理层设备能够让 USB Type-C 端口实现 Type-C 生态系统所需的配置通道 (CC) 逻辑。该器件集成了 USB BMC 电力输送 (PD) 协议的物理层，允许高达 100 W 的功率并支持备用模式接口。外部处理器包含 USB Type-C 端口管理器 (TCPM)，通过 I2C 接口与 TUSB422 通信。
TUSB422 受 TCPM 控制，使用 CC 引脚来确定 Type-C 电流模式的端口连接和断开、电缆方向、角色检测和端口控制。TUSB422 可配置为 DFP、UFP 或 DRP，具体根据应用而定。TUSB422 的 USB Type-C 端口支持 VBUS 检测和放电规范。
TUSB422 集成了 2.5 W 开关，为有源电缆提供 VCONN 电源。该器件还具有 VCONN 放电功能。TUSB422 也支持 USB Type-C 的一些可选特性，如音频和调试配件。
该器件在宽电源范围内工作，功耗低。TUSB422 提供工业和商业温度范围的型号。
TUSB422 USB PD TCPCi 端口控制器特性
USB PD 物理层设备，其 I2C 接口 (TCPCi) 支持：
5 V 至 24 V 电源拉出和灌入
2.5 W 功率 VCONN 开关
备用模式协商
支持 USB Type-C 1.2 和电力输送 (PD) 规范
进行了优化，适用于便携式应用，带自主双重角色端口 (DRP) 支持
支持电量已耗尽的电池
集成式过热检测二极管 (OTSD)
VBUS 检测和放电控制
VDD 电源电压：2.7 V 至 5.5 V
软件可配置为纯主机、纯设备或双重角色
DFP、UFP 和 DRP
连接/断开 USB 端口
电缆方向检测
电流模式广告和检测
调试和音频配件支持
有源电缆检测
VCONN 有源电缆
低电流消耗
工业温度范围：-40°C 至 +85°C
TUSB422 USB PD TCPCi 端口控制器应用
智能手机
平板电脑，笔记本电脑和台式机
壁式充电器，移动电源
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

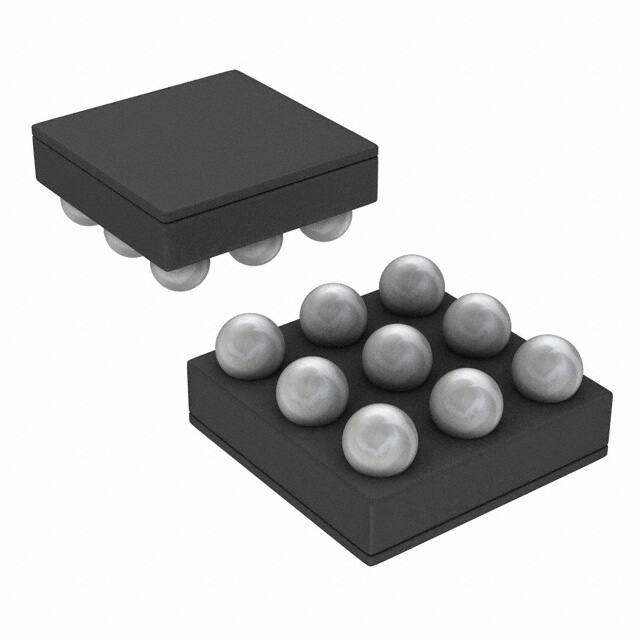

 | | TUSB422IYFPT | 其他接口-接口及驱动芯片 | IC INTERFACE SPECIALIZED 9DSBGA | ￥7.47546 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| TUSB422中文资料 | | - |  | ||
| TUSB422datasheet | | - | |
