AD5721 / AD5761 单极电压输出 DAC
Analog Devices 推出其用于工业自动化的单通道、12 位和 16 位 DAC（AD5721 / AD5761 Unipolar Voltage Output DACs）
发布时间：2018-06-14
ADI 的 AD5721/AD5761 是单通道、12 位和 16 位串行输入、电压输出、数模转换器 (DAC)，单电压版范围为 4.75 V 至 30 V，双电压版范围为 -16.5 VSS至 0 VSS 和 4.75 VDD至 16.5 VDD。这些 DAC 使用 SPI，工作时钟速率高至 50 MHz，且兼容微控制器和数字信号处理器 (DSP)。AD5721/AD5761 具有 -40°C 至 +125°C 工作温度范围，采用 16-TSSOP 和 16-LFCSP 封装。
AD5721 / AD5761 单极电压输出 DAC特性
架构：R-2R
电压供应
模拟：4.75 V 至 30 V、-16.5 V
数字：1.7 V 至 5.5 V
输出类型：电压缓冲式
数据接口：串行外设接口 (SPI)
工作温度范围：-40°C 至 +125°C
封装/外壳：16 TSSOP，16-LFCSP (3 x 3)
AD5721 / AD5761 单极电压输出 DAC应用
工业自动化
仪器
数据采集
可编程逻辑控制器
过程控制
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AD5721RBRUZ | 数模转换器（DAC）-数据转换器 | AD5721 - 12-BIT , 5PPM REFERENCE | ￥60.21000 | 在线订购 |
| | AD5721BRUZ | 数模转换器（DAC）-数据转换器 | IC DAC 12BIT V-OUT 16TSSOP | ￥33.00000 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | EVAL-AD5761RSDZ | 数模转换器（DAC）（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | AD5761R 16 Bit Digital to Analog Converter (DAC) Evaluation Board | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

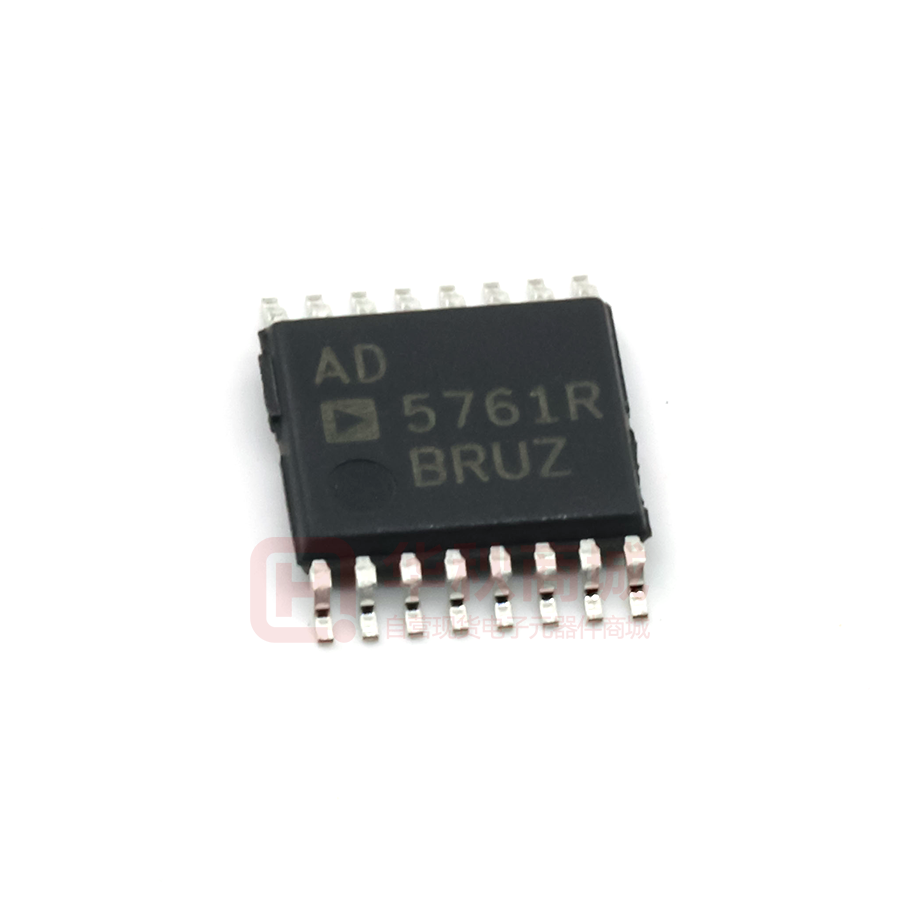

| | AD5761RBRUZ-RL7 | 数模转换器（DAC）-数据转换器 | IC DAC 16BIT V-OUT 16TSSOP | ￥66.64680 | 在线订购 |
| | AD5761ARUZ | 数模转换器（DAC）-数据转换器 | IC DAC 16BIT V-OUT 16TSSOP | 在线订购 | |
| | AD5761RARUZ | 数模转换器（DAC）-数据转换器 | IC DAC 16BIT V-OUT 16TSSOP | 在线订购 | |
| | AD5761RBRUZ | 数模转换器（DAC）-数据转换器 | IC DAC 16BIT V-OUT 16TSSOP | ￥75.70800 | 在线订购 |
| | AD5761BRUZ | 数模转换器（DAC）-数据转换器 | IC DAC 16BIT V-OUT 16TSSOP | ￥87.91200 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| AD5721datasheet | | - |  |
