WE-TPB HV 系列三相共模电源线扼流圈
![WE-TPB HV 系列三相共模电源线扼流圈](http://file1.elecfans.com/web2/M00/91/08/wKgZomTeNVWAVJzqAAA3UWQhkiE58.jpeg)
Wurth Electronics 的三相共模扼流圈(WE-TPB HV Series Three-Phase Common Mode Power Line Choke)用于高电压应用
发布时间:2018-06-14
Wurth Electronics 的 WE-TPB HV 系列可确保 760 VAC 额定电压,比市场上的同类产品提高了 70%。该系列采用获得专利的创新型设计,以及塑料外壳、隔离棒和基板。所有绝缘材料均为 UL-94V-0 级。该扼流圈可以通过钢螺钉另行在 PCB 上固定,以增加稳定性。采用了 MnZn 和纳米晶体两种不同的磁芯材料,可在很宽的频带内达到很高的插损。WE-TPB HV 系列通常用于频率转换器和高功率充电站应用中。
WE-TPB HV 系列三相共模电源线扼流圈特性
电压高达 760 VAC 的应用
高磁导率 MnZn 铁氧体或纳米晶体磁芯材料
通过塑料外壳和绕组垫片改进了绝缘性能
技术规格符合 EN 60938-2 标准
空气和爬电距离 ≥ 7 mm
绝缘材料均为 UL-94V-0 级
额定电流高达 46 A
衰减可达 60 dB
工作温度:-40°C 至 125°C
干扰消除频率范围 5 kHz 至 5 MHz
WE-TPB HV 系列三相共模电源线扼流圈应用
电力电子设备
用于三相网络的输入滤波器
电机中的无线电干扰抑制
共模噪声抑制
变频器
电源
充电站
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

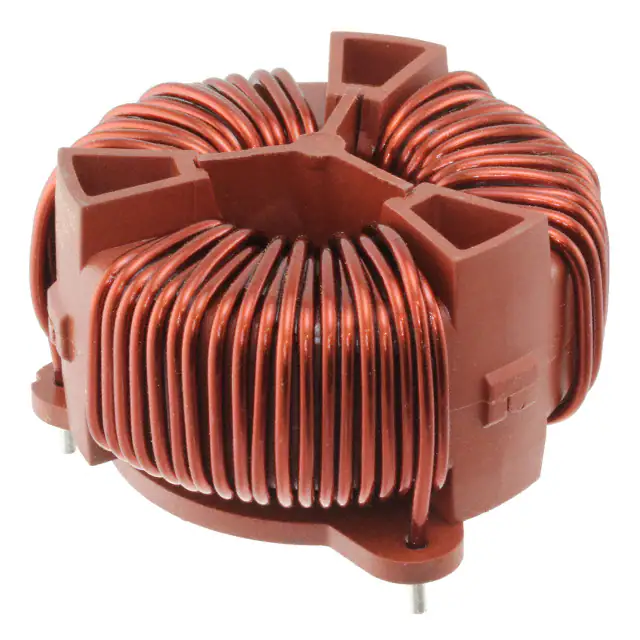

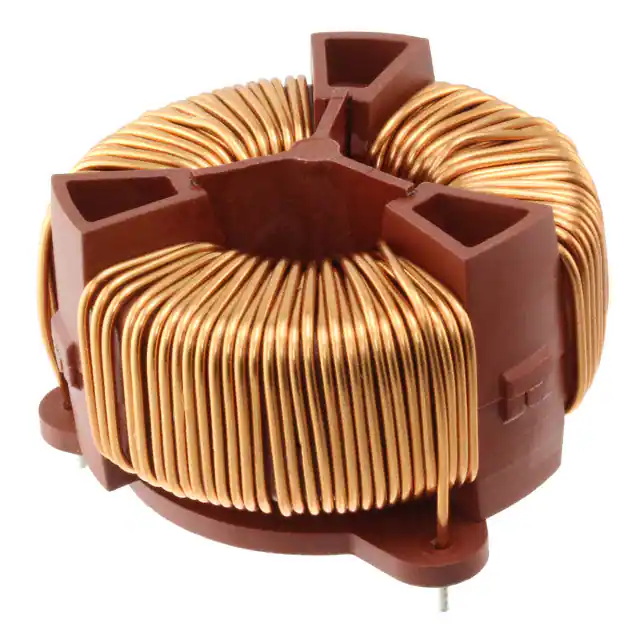

![]() | | 744835050135 | 共模滤波器-滤波器与磁珠 | CMC5MH13.5A3LINETHRUHOLE | 在线订购 | |
![]() | | 744835090095 | 共模滤波器-滤波器与磁珠 | CMC9MH9.5A3LINETHRUHOLE | 在线订购 | |
| 744835150072 | 共模滤波器-滤波器与磁珠 | CMC15MH7.2A3LINETHRUHOLE | 在线订购 | ||
![]() | | 744839047160 | 共模滤波器-滤波器与磁珠 | CMC47MH16A3LINETHRUHOLE | 在线订购 | |
![]() | | 744839003460 | 共模滤波器-滤波器与磁珠 | CMC3MH46A3LINETHRUHOLE | 在线订购 | |
![]() | | 744837006400 | 共模滤波器-滤波器与磁珠 | CMC600H40A3LINETHRUHOLE | 在线订购 | |
![]() | | 744837002460 | 共模滤波器-滤波器与磁珠 | CMC200H46A3LINETHRUHOLE | 在线订购 | |
![]() | | 744839010400 | 共模滤波器-滤波器与磁珠 | CMC10.5MH40A3LINETHRUHOLE | 在线订购 | |
![]() | | 744839029220 | 共模滤波器-滤波器与磁珠 | CMC29MH22A3LINETHRUHOLE | 在线订购 | |
| 744835034160 | 共模滤波器-滤波器与磁珠 | CMC3.4MH16A3LINETHRUHOLE | 在线订购 | ||
![]() | | 744839208072 | 共模滤波器-滤波器与磁珠 | CMC208MH7.2A3LINETHRUHOLE | 在线订购 | |
| 744837010290 | 共模滤波器-滤波器与磁珠 | CMC1MH29A3LINETHRUHOLE | 在线订购 | ||
| 744837018220 | 共模滤波器-滤波器与磁珠 | CMC1.8MH22A3LINETHRUHOLE | 在线订购 | ||
![]() | | 744838180160 | 共模滤波器-滤波器与磁珠 | CMC18MH16A3LINETHRUHOLE | 在线订购 | |
| 744838480095 | 共模滤波器-滤波器与磁珠 | CMC48MH9.5A3LINETHRUHOLE | 在线订购 | ||
| 744839125095 | 共模滤波器-滤波器与磁珠 | CMC125MH9.5A3LINETHRUHOLE | 在线订购 | ||
| 744838040400 | 共模滤波器-滤波器与磁珠 | CMC4MH40A3LINETHRUHOLE | 在线订购 |
