TPX20-MT 系列多层 LTCC 三工器
TDK 提供其 TPX20-MT 系列多层三工器（TPX20-MT Series Multilayer LTCC Triplexers），适用于 GPS/2.4 GHz W-LAN 和蓝牙 / 5 GHz W-LAN
发布时间：2018-06-14
TDK TPX20-MT 系列多层 LTCC 三工器采用紧凑的 2.0 mm x 1.2 mm x 0.90 mm 8 端子 SMD 封装。TPX 系列适宜综合采用 GPS/双频 Wi-Fi/蓝牙®/Zigbee 等多种连接方式的应用。
TPX20-MT 系列多层 LTCC 三工器特性
EIA 0805 (JIS 2012)
最大高度为 1.0 mm
通带：LP 1560 至 1606 MHz/MP 2400 至 2500 MHz/HP 4900 至 5950 MHz
插损（最大值）：LP 0.6 dB/MP 0.73 dB/HP 0.8 dB
工作温度范围：-40°C 至 +85°C
TPX20-MT 系列多层 LTCC 三工器应用
GPS/双频 Wi-Fi/蓝牙/Zigbee
802.11 a/b/g/n/ac Wi-Fi + GPS
可穿戴设备，物联网和一般连接
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

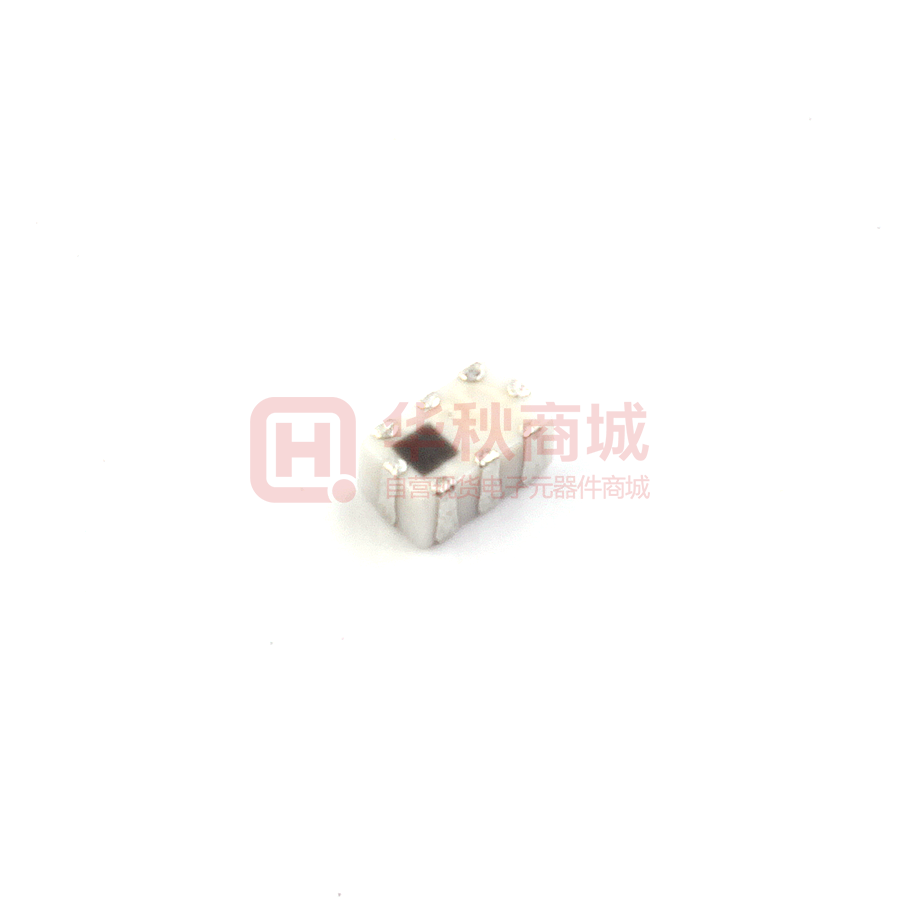

 | | TPX205950MT-7010A1 | RF滤波器-滤波器与磁珠 | 多层三重器，适用于1560-1606MHz / 2400-2500MHz / 4900-5950MHz | ￥0.68451 | 在线订购 |
 | | TPX205950MT-7110A1 | RF其它IC和模块-射频器件 | 多层三联器 用于1560-1606MHz/2400-2500MHz/4900-5950MHz | ￥0.60124 | 在线订购 |
