LDC2112/LDC2114 电感触摸解决方案
Texas Instruments LDC2112 和 LDC2114 （LDC2112/LDC2114 Inductive Touch Solutions）是适用于低功耗 HMI 和按钮应用的电感式触摸解决方案
发布时间：2018-06-14
Texas Instruments 的 LDC2112 和 LDC2114 是多通道、低噪声、电感数字转换器，具有用于实现触摸感应应用的集成算法。 电感式传感技术借助于测量导电物体的细微偏移，设计出金属、玻璃、塑料和木材等各种材质的触摸按钮。用于电感触摸系统的传感器线圈可安装于面板后部的小型紧凑 PCB 上，避免周围环境的影响。这种电感式感测解决方案不受湿度或非导电性污染物（如石油、灰尘）的干扰。该器件能够针对导电物体的任何变形自动修正。
Texas Instruments LDC2112 和 LDC2114 器件采用创新的 LC 谐振器，对噪声和干扰具有高抑制。它们能够可靠地检测小于 200 nm 的材料偏移。
LDC2112 和 LDC2114 包括适用于电池供电型应用中的电源开/关按钮的超低功耗模式。

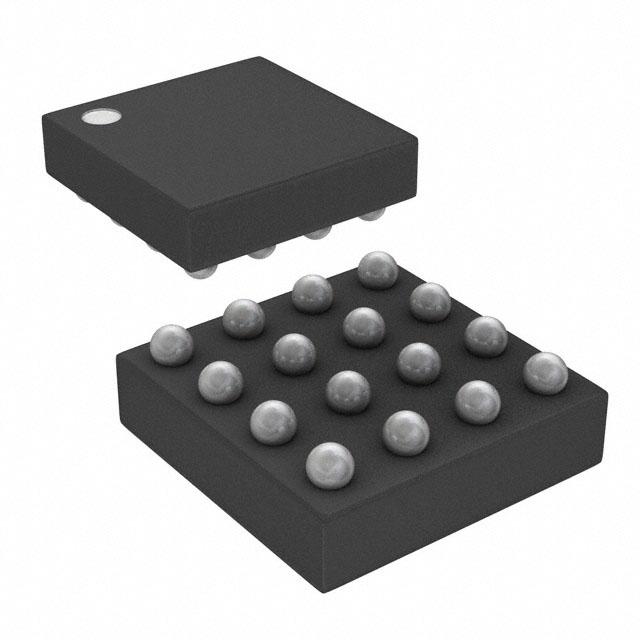

LDC2112 和 LDC2114 采用 16 引脚 DSBGA 或 TSSOP 封装。0.4 mm 点距 DSBGA 封装具有最大高度仅为 0.4 mm 的超小型 1.6 mm x 1.6 mm 标称基体尺寸。0.65 mm 点距 TSSOP 封装具有 5 mm x 4.4 mm 标称基体尺寸，最大高度仅为 1.2 mm。
应用包括触摸按钮和各种不同材料（包括金属、塑料和玻璃）上的力量测量。
LDC2112/LDC2114 电感触摸解决方案特性
低功耗：
一个按钮：0.625 SPS 时 6 µA
两个按钮：20 SPS 时 72 µA
可配置按钮扫描速率：
0.625 SPS 至 80 SPS
触摸按钮受力测量
独立通道工作：
LDC2112 为两通道
LDC2114 为四通道
集成的算法，可实现：
每个按钮可调节受力阈值
环境漂移补偿
同步按下按钮检测
可靠的 EMI 性能：
可用于 CISPR 22 和 CISPR 24 合规性
工作电压范围：1.8 V ± 5%
温度范围：-40°C 至 +85°C
接口：
I2C
每个通道的专用逻辑输出
LDC2112/LDC2114 电感触摸解决方案应用
一、消费电子
智能手机
智能手表和其他可穿戴设备
智能扬声器
平板电脑/PC
虚拟现实头戴式设备
条形音箱
二、工业应用：
电视
手持设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LDC2114EVM | 开发板/评估板/验证板（废弃） | EVALBOARDFORLDC2114 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LDC2114YFDR | 混合型转换器（ADCs+DAC）-数据转换器 | 4-CHANNELINDUCTIVETOUCH-ON-MET | ￥9.34155 | 在线订购 |
 | | LDC2112PWT | 混合型转换器（ADCs+DAC）-数据转换器 | IC CAP TO DGT CONV 12BIT 16TSSOP | ￥23.08480 | 在线订购 |
 | | LDC2112YFDT | 混合型转换器（ADCs+DAC）-数据转换器 | 电感数字转换器 12 b I²C 16-DSBGA | ￥23.45881 | 在线订购 |
| | LDC2114PWT | 混合型转换器（ADCs+DAC）-数据转换器 | IC CAP TO DGT CONV 12BIT 16TSSOP | ￥27.73916 | 在线订购 |
| | LDC2114YFDT | 混合型转换器（ADCs+DAC）-数据转换器 | 4-CHANNELHMIINDUCTIVETOUCHBU | ￥27.83053 | 在线订购 |
