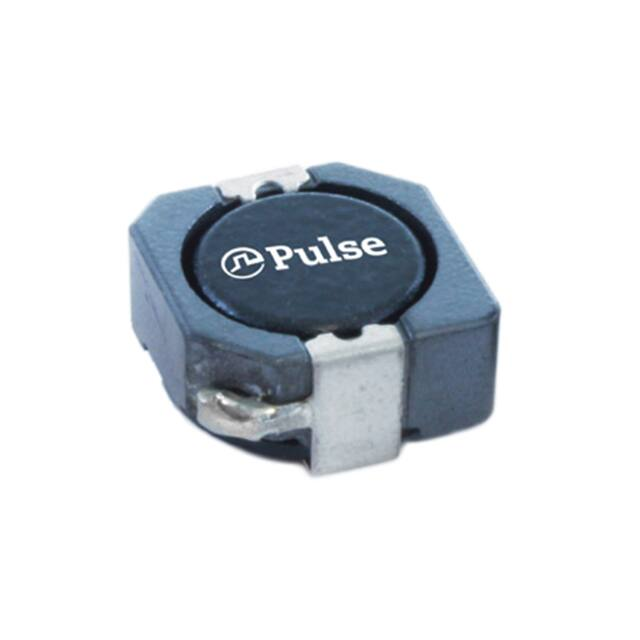

高密度屏蔽功率电感器 - PA4318 - PA4322 系列
Pulse Electronics 的 PA4318 - PA4322 系列（High Density Shielded Power Inductors – PA4318 - PA4322 Series）增加了能量密度并提供更多封装选择
发布时间：2018-06-14
Pulse Electronics 发布了一个新的高密度屏蔽功率电感器产品线。PA4318.XXXNL - PA4322.XXXNL 系列为 EMI 提供完全屏蔽的结构，尺寸范围从 5.1 mm x 5.1 mm x 3.1 mm 到 12 mm x 12 mm x 10 mm。这些新平台扩展了现有的 Pulse 产品，并提供更高的能量存储密度，同时保持了行业标准尺寸，使客户能够使用 Pulse Electronics 组件轻松完成设计。
高密度屏蔽功率电感器 - PA4318 - PA4322 系列特性
高度：PA4322（最大 3.1 mm），PA4318（最大 3.2 mm），PA4319（最大 4.1 mm）
基底面：PA4322（最大 5.1 mm x 5.1 mm），PA4318（6.1 mm x 6.1 mm 最大），PA4319（最大 7.3 mm x 7.3 mm）
DCR：PA4322（最大 20mΩ 至 1800mΩ），PA4318（最大 43mΩ 至 660mΩ），PA4319（18mΩ 至 1980mΩ 最大）
结构：屏蔽鼓芯
电感（μH）范围：2.2μH 至 680μH
安装：SMT
额定电流：高达 3.98 A
符合 RoHS 规范
高密度屏蔽功率电感器 - PA4318 - PA4322 系列应用
更高频率和噪声敏感型应用
移动计算
家庭自动化
便携式 POS
小型手持设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | PA4318.472NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 4.7UH 2.6A 43 MOHM SMD | ￥6.37883 | 在线订购 |
| | PA4318.103NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 10UH 1.64A 70 MOHM SMD | ￥6.37883 | 在线订购 |
| | PA4318.682NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 6.8UH 2.12A 52 MOHM | ￥6.37883 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | PA4319.333NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 33UH 1.04A 124 MOHM | ￥15.59901 | 在线订购 |
| | PA4319.103NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 10UH 1.92A 38 MOHM SMD | ￥7.80623 | 在线订购 |
| | PA4319.153NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 15UH 1.6A 55 MOHM SMD | ￥15.59901 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | PA4320.473NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 47UH 4.2A 56 MOHM SMD | ￥9.42219 | 在线订购 |
| | PA4320.103NLT | 综合元器件-综合类目 | PA4320.103NLT | 在线订购 | |
| | PA4320.223NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 22UH 5.6A 30 MOHM SMD | ￥11.58591 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | PA4321.152NLT | 固定电感器-电感器 | 固定电感器 Nonstandard, Corner Terminals 1.5µH ±20% 7.8A 5.1mΩ | ￥9.45883 | 在线订购 |
 | | PA4321.333NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 33UH 2.14A 68 MOHM SMD | ￥9.65096 | 在线订购 |
| | PA4321.103NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 10UH 3.84A 23 MOHM SMD | ￥18.66713 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | PA4322.223NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 22UH 640MA 145 MOHM | ￥6.27616 | 在线订购 |
| | PA4322.222NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 2.2UH 2.08A 20 MOHM | ￥6.27616 | 在线订购 |
| | PA4322.472NLT | 逻辑 - 信号开关，多路复用器，解码器 | FIXED IND 4.7UH 1.32A 38 MOHM | ￥6.27616 | 在线订购 |
