    用于 USB V-BUS 浪涌保护的 TVS 二极管阵列 - SP1255 | SP1555 系列

    用于 USB V-BUS 浪涌保护的 TVS 二极管阵列 - SP1255 | SP1555 系列

    Littelfuse 的 SP1255 和 SP1555 系列 TVS 二极管阵列(TVS Diode Array for USB V-BUS Surge Protection - SP1255 | SP1555 Series)针对电流密集型应用进行了优化

    发布时间:2018-06-14

    Littelfuse SP1255 和 SP1555 系列 TVS 二极管阵列提供高达 160 (SP1255) 或 120 (SP1555) (tP= 8/20 μ s) 峰值电流 ESD 保护,符合 IEC 61000-4-5 第 2版标准。这两款设计用于为快速充电外设和便携式电子设备 USB VBUS 电路提供出色的箝位性能和雷击电涌保护。SP1255 系列 符合 AEC-Q101 规范。采用节省空间的 2.0 mm x 1.8 mm μDFN 封装,典型高度为 0.55 mm,这两个系列非常适合于板空间受限的应用。

    用于 USB V-BUS 浪涌保护的 TVS 二极管阵列 - SP1255 | SP1555 系列特性

    特性

    • 在最恶劣的条件下出色的箝位性能

           典型值SP1255 为 28 V @ IPP= 160 A

           典型值SP1555 为 29.5 V @ IPP= 120 A

    • 160 A (SP1255) / 120 A (SP1555) 的 VBUS 线路峰值电流 ESD 保护:ESDIEC 61000-4-2,±30 kV 接触放电、 ±30 kV 空气放电;EFT,IEC 61000-4-4,80 A;闪电,IEC 61000-4-5,160 A

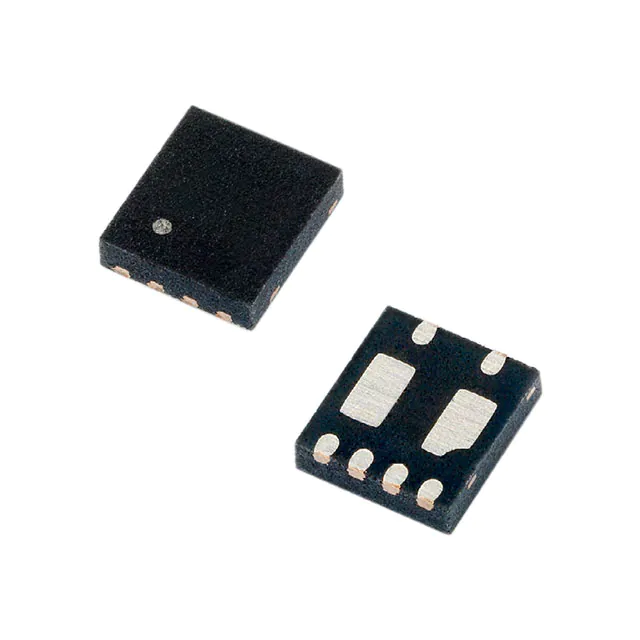

    • 小型 µDFN-6 封装 (1.8 mm x 2.0 mm x 0.55 mm)

    • 符合 AEC-Q101 标准 (SP1255)


    优势

    • 为诸如快速充电外设等电流密集型应用提供卓越的保护

    • 允许制造商声明其产品 ESD 保护能力超过 IEC 标准规定的最高水平并可抵御其它许多威胁,以确保产品的现场可靠性

    • 非常适合板空间有限的应用

    • 汽车级品质可确保在最苛刻的环境中具有最高可靠性


    TVS Diode Array for USB V-BUS Surge Protection
    图片数据手册产品型号产品分类产品描述价格操作
    SP1255-01UTGESD抑制器/TVS二极管-过压过流保护器件TVSDIODE160A28VCUDFN6在线订购
    SP1555-01UTGESD抑制器/TVS二极管-过压过流保护器件TVSDIODE120AUDFN6在线订购
