01005 倒装片封装 ESD 保护 – SP3145 |SP1043 |SP1044 系列
Littelfuse 推出业内首款采用 01005 倒装片封装的单向 ESD 保护器件（ESD Protection, 01005 Flip Chip Package – SP3145 | SP1043 | SP1044 Series）
发布时间：2018-06-14

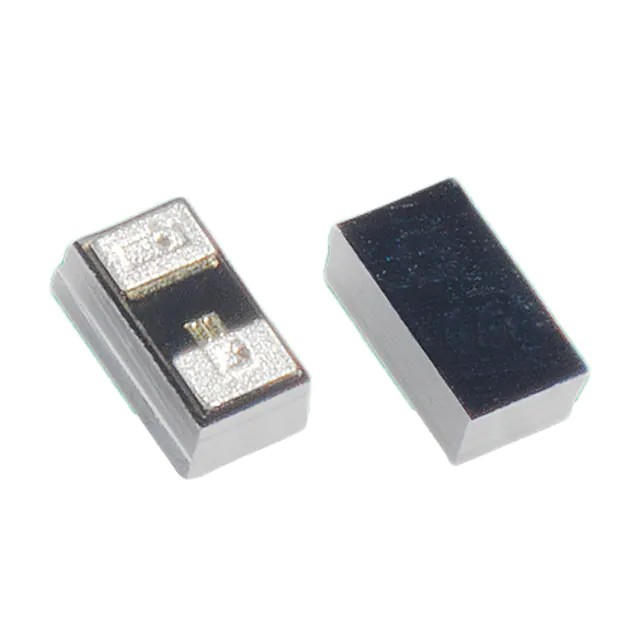

Littelfuse 推出行业首创产品：新系列三款单向 TVS 二极管阵列产品均采用节省空间的 01005 (0.230mm x 0.430mm) 倒装片封装。单向保护性能通常优于双向保护，特别是在正常工作通常不传输零伏电压的逻辑和数据线应用上。
基于快速动作半导体技术的新型 SP3145 系列 TVS 二极管阵列（SPA® 二极管）可以承受多次静电放电（ESD）事件，而不会发生磨损或劣化。其低标称电容值（0.35pF）使得该系列非常适合用于高达 5GHz 时钟速度的高数据速率接口。
通用的 SP1043 (8 pF) 和 SP1044 (30 pF) 系列 TVS 二极管阵列采用专有的硅雪崩技术，来保护易遭受破坏性 ESD 的电子设备的 I/O 端口。这些坚固耐用的二极管能够安全地吸收高达 ±12 kV (SP1043) 或 ±30 kV (SP1044) 的重复性 ESD 尖峰而不会降低性能。
这些 TVS 二极管阵列的典型应用包括智能手机、数码相机、可穿戴技术、平板电脑和其它便携式设备。
01005 倒装片封装 ESD 保护 – SP3145 |SP1043 |SP1044 系列特性
特性
低电容单向的 ESD 保护，采用业内最小基底面
ESD 抗扰度超过 IEC61000-4-2 标准的最大额定值
低动态电阻
优势
可确保良好的数据完整性，同时节省 PCB 空间
让电路设计人员获得更多的设计裕量，从而确保更高的最终产品现场可靠性
支持保护现代填充了小几何尺寸 IC 的现代电子设备所需的低箝位电压
01005 倒装片封装 ESD 保护 – SP3145 |SP1043 |SP1044 系列应用
移动设备
可穿戴技术
智能电话
平板电脑
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SP1044-01WTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE9.3V3A01005FLIPCHIP | ￥2.44782 | 在线订购 |
 | | SP1043-01WTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE9V1A01005FLIPCHIP | 在线订购 | |
| | SP3145-01WTG | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE11.5V1A01005FLIPCHIP | 在线订购 |
