EEH-ZK 系列电容器
Panasonic 的 EEH-ZK 系列电容器（EEH-ZK Series Capacitors）具有低漏电流、长使用寿命和低 ESR 值
发布时间：2018-06-14
Panasonic 的 EEH-ZK 系列是导电聚合物混合铝 SMD 电解电容器。使用大型、占用空间的轴向 THT 和 SMD 电容器来实现低 ESR 要求和良好的 EMC 特性，这种方法已经过时。Panasonic 的混合电容器结合了电解电容器与固体聚合物电容器优势于一体，成为汽车和工业应用中值得信赖的适应性全面的解决方案。
混合技术以更小的尺寸和更低的 ESR 实现了低漏电流和长使用寿命。25 V 至 80 V 的电压范围适应 -55°C 至 +105°C（ZA 系列）和 -55°C 至 +125°C（ZC 和 ZK 系列）的电容器工业标准温度额定值需要。决定众多电容不可知的应用性能的纹波电流额定值（RCR）获得显著改善，在 +105°C 下实现 10,000 小时的长使用寿命，在 +125°C 下实现 4,000 小时的长使用寿命。+125°C 下 3,000 小时的耐久性能够将 RCR 增加至 1.5倍。符合 AEC-Q200 鉴定要求确保了最佳的质量和可靠性。EEH-ZC 系列器件采用 25 VDC 和 35 VDC 电压，非常适合需要高温和高电流能力的应用。
EEH-ZK 系列电容器特性
高温/长寿命：+125°C 时为 4,000 小时
+115°C 时最低 8,000 小时和 105°C 时最低 16,000 小时（如果遵循所有推荐的规格）
高温无铅回流焊
高电容和高纹波电流
低漏泄电流
超高耐久性等级
工作温度范围：-55°C 至 +125°C
额定电压范围：25 VDC 至 35 VDC
可根据要求提供防振产品（Ø8mm 及以上）
防振版本可承受高达 30 G 的冲击
标准件最大可承受 10 G
符合 RoHS/REACH 规范
通过 AEC-Q200 鉴定
符合 AEC-Q200 规范，可确保严格的质量控制标准得到实施
EEH-ZK 系列电容器应用
DC/DC 转换器
AC/DC 转换器
发动机罩内应用（+125°C）
逆变器和整流器电路的直流侧
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

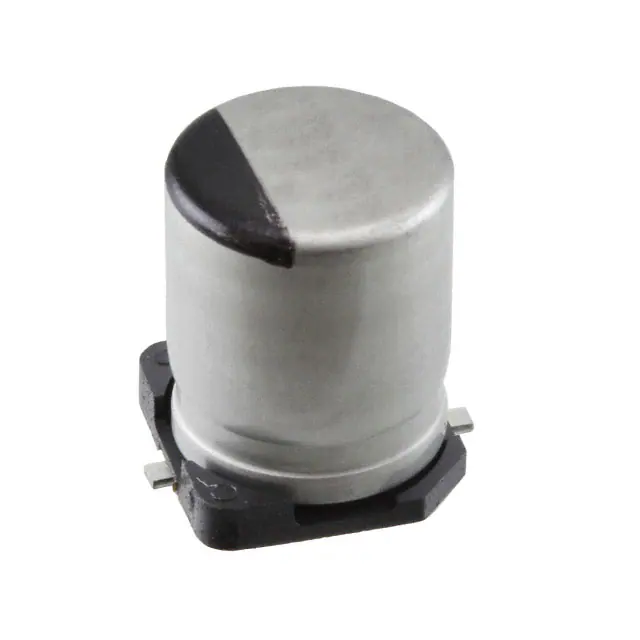

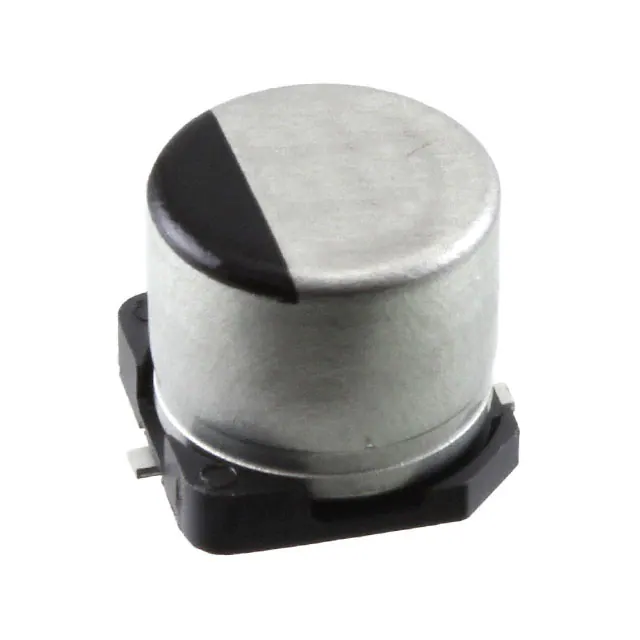

 | | EEH-ZK1E151XP | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 150µF ±20% 25V Ф6.30mm 30mΩ | ￥5.95910 | 在线订购 |
| | EEH-ZK1V181P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 180µF ±20% 35V Ф8.00mm 27mΩ | ￥7.52173 | 在线订购 |
 | | EEH-ZK1V331P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 330µF ±20% 35V Ф10.00mm 20mΩ | ￥12.25630 | 在线订购 |
| | EEH-ZK1E471P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 470µF ±20% 25V Ф10.00mm 20mΩ | ￥14.35540 | 在线订购 |
| | EEH-ZK1V101XP | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 100µF ±20% 35V Ф6.30mm 35mΩ | ￥6.28188 | 在线订购 |
| | EEH-ZK1E271P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 270µF ±20% 25V 27mΩ | ￥13.43420 | 在线订购 |
 | | EEH-ZK1E680P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 68µF ±20% 25V 50mΩ | ￥5.15193 | 在线订购 |
| | EEH-ZK1V560P | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 56µF ±20% 35V Ф6.30mm 60mΩ | ￥5.15193 | 在线订购 |
 | | EEH-ZK1V330R | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 33µF ±20% 35V 100mΩ | ￥4.86513 | 在线订购 |
| | EEH-ZK1E470R | 铝聚合物电容器-电容器 | 铝聚合物电容器 DIP 47µF ±20% 25V Ф5.00mm 80mΩ | ￥7.63830 | 在线订购 |
