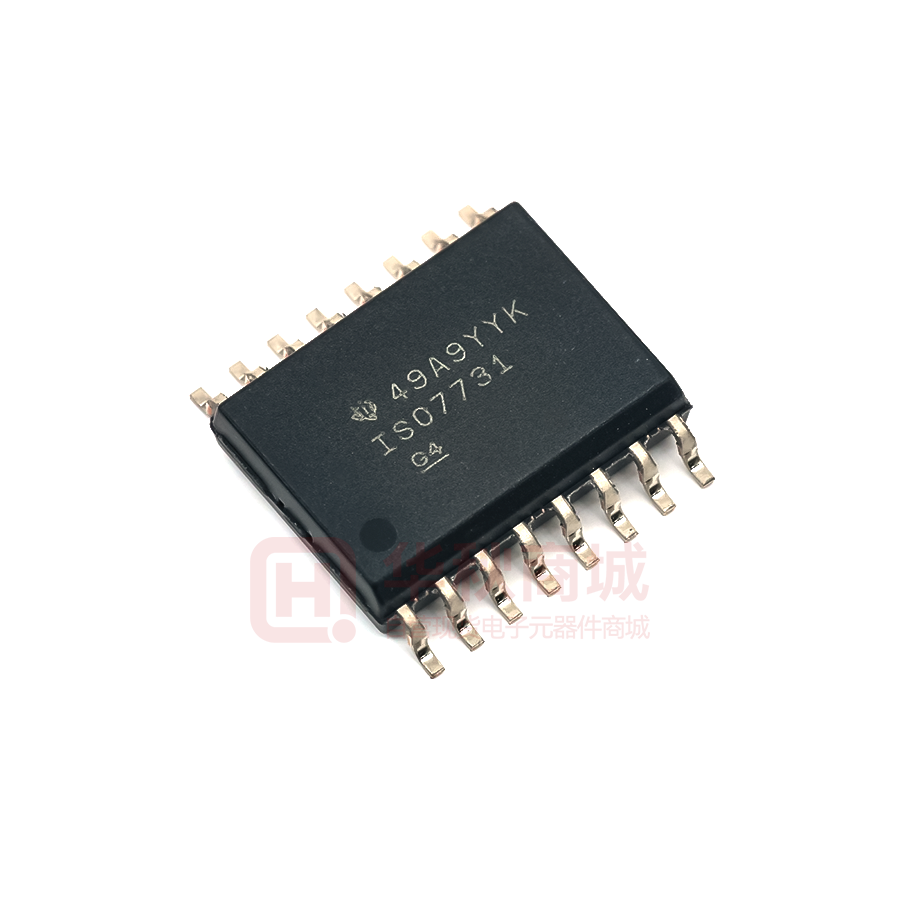

ISO773x 三通道数字隔离器
Texas Instruments 提供 ISO773x 高速、EMC 稳健型、增强三通道数字隔离器(ISO773x Triple-Channel Digital Isolators)
发布时间:2018-06-14
Texas Instruments 的 ISO773x 器件是高性能三通道数字隔离器,具有符合 UL 1577 标准的 5000 VRMS(DW 封装)和 2500 VRMS(DBQ 封装)隔离额定值。该系列器件具有符合 VDE、CSA、TUV 和 CQC 标准的增强型绝缘等级。
ISO773x 系列器件在低功耗条件下具有很高的抗电磁干扰能力及低辐射性能,可隔离 CMOS 或 LVCMOS 数字 I/O。每个隔离通道都有一个逻辑输入和输出缓冲器,并通过二氧化硅 (SiO2) 隔离栅提供隔离。该器件带有使能引脚,可用于将相应输出置于高阻抗水平,因而能够用于多主控驱动应用并降低功耗。ISO7730 使所有三个通道处于相同方向,ISO7731 器件具有两个正向通道和一个反向通道。如果出现输入功率或信号丢失,则后缀为“F”的器件默认输出为“低”,后缀没有“F”的器件则默认输出为“高”。
配合隔离式电源使用时,该器件有助于防止数据总线或其它电路中的噪声电流进入本地接地,避免干扰或损坏敏感电路。凭借创新的芯片设计和布线工艺,ISO773x 器件的电磁兼容性得到了显著增强,从而能够降低系统级 ESD、EFT、浪涌和辐射的合规性要求。该系列器件采用 16 引脚宽 SOIC 和 QSOP 封装。
ISO773x 三通道数字隔离器特性
信号发送速率:高达 100 Mbps
宽供电范围:2.25 V 至 5.5 V
2.25 V 至 5.5 V 电平转换
默认输出和选择
宽温度范围:-55°C 至 +125°C
低功耗:1 Mbps 时每通道典型功耗为 1.5 mA
低传播延迟:典型值为 11 ns(5 V 电源)
高 CMTI:±100 kV/μs(典型值)
稳健的电磁兼容性 (EMC)
系统级 ESD、EFT 和浪涌抗扰度
低辐射
隔离栅使用寿命:> 40 年
宽 SOIC (DW-16) 和 QSOP (DBQ-16) 封装选择
安全相关认证:
符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 要求的增强型绝缘
符合 UL 1577 规定的 5000 VRMS (DW) 和 2500 VRMS (DBQ) 隔离额定值
CSA 元器件验收通告 5A、IEC 60950-1、IEC 60601-1 最终设备标准
符合 GB4943.1-2011 的 CQC 认证
符合 EN 60950-1 和 EN 61010-1 的 TUV 认证
DW 封装认证完成,其它所有认证在计划中
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ISO7741EVM | 开发板/评估板/验证板(废弃) | EVALBOARDFORISO7741 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ISO7731FDWR | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPURP16SOIC | ¥12.27960 | 在线订购 | |
| ISO7730FDW | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPURP16SOIC | ¥27.20650 | 在线订购 | |
| ISO7731DW | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPURP16SOIC | 在线订购 | ||
| ISO7731FDW | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPURP16SOIC | ¥9.36360 | 在线订购 | |
| ISO7730DW | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPURP16SOIC | 在线订购 | ||
| ISO7730QDWQ1 | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPRP16SOIC | 在线订购 | ||
| ISO7730FDWR | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPURP16SOIC | ¥12.84192 | 在线订购 | |
| ISO7730DWR | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPURP16SOIC | ¥22.41000 | 在线订购 | |
| ISO7731QDWRQ1 | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPRP16SOIC | ¥18.43560 | 在线订购 | |
| ISO7731FQDWRQ1 | 数字隔离器-信号隔离器件及模块 | 2.25V~5.5V 5000Vrms 100Mbps 85kV/µs 3通路 | ¥19.52640 | 在线订购 | |
| ISO7730FQDWQ1 | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPRP16SOIC | 在线订购 | ||
| ISO7731DWR | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV3CHGENPURP16SOIC | ¥12.65760 | 在线订购 |
