MCP14A0451/2 系列高速 MOSFET 驱动器
![MCP14A0451/2 系列高速 MOSFET 驱动器](http://file1.elecfans.com/web2/M00/91/0B/wKgaomTeMX-AcajNAAA1e2Nh4l405.jpeg)
Microchip 推出非常适用于高开关频率应用的 MCP14A0451/2 高速 MOSFET 驱动器(MCP14A0451/2 Family of High-Speed MOSFET Drivers)
发布时间:2018-06-14
Microchip 的 MCP14A0451/2 器件是高速 MOSFET 驱动器,其峰值电流可达 4.5 A,采用 4.5 V 至 18 V 单电源作为工作电源。该系列有两种输出配置:反向 (MCP14A0451) 和非反向 (MCP14A0452)。这些器件具有较低击穿电流、快速上升和下降时间以及短传播延时,使其成为高开关频率应用的理想之选。
MCP14A0451/2 系列器件通过各种使能功能实现了更强的控制能力。高电平有效使能引脚可驱动至低电平,从而把 MCP14A0451/2 的输出驱动至低电平,却无需考虑输入引脚状态。通过集成的上拉电阻器,用户可让使能引脚处于浮动状态,实现标准运行。这些器件在其额定功率和电压范围内,在任何条件下都具有极强的防闩锁能力。这些器件可耐受强制流回至其输出的高达 500 mA 的反向电流,而不会导致损坏或造成逻辑混乱。所有端子具有全面的防静电放电能力,最高可耐受 2 kV (HBM) 和 200 V (MM) 静电放电。
MCP14A0451/2 系列高速 MOSFET 驱动器特性
输出电流峰值:4.5 A(典型值)
输入工作电压范围宽:4.5 V - 18 V
输出级中的击穿/跨导电流低
可驱动高电容负载:9.5 ns 内 2200 pF(典型值)
延迟时间短:16 ns (tD1)、19.5 ns (tD2)(典型值)
电源电流低:355 μA(典型值)
低电压阈值输入,可通过滞后实现
节省空间的封装
8 引线 MSOP
8 引线 SOIC
8 引线 2 x DFN x 2 DFN
闩锁保护:可耐受 500 mA 反向电流
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

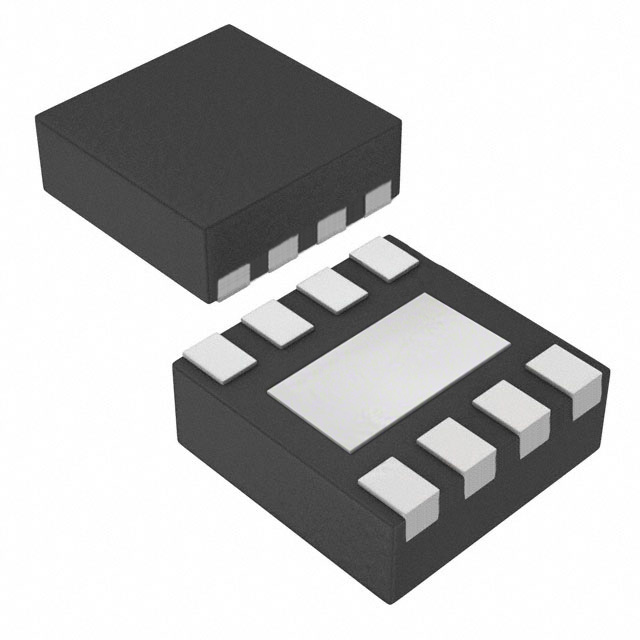

![]() | | MCP14A0451T-E/RW | 栅极驱动-电源管理 | IC GATE DRVR LOW-SIDE 8WDFN | ¥10.56797 | 在线订购 |
![]() | | MCP14A0451-E/MS | 栅极驱动-电源管理 | IC GATE DRVR LOW-SIDE 8MSOP | ¥11.73312 | 在线订购 |
![]() | | MCP14A0451-E/SN | 栅极驱动-电源管理 | IC GATE DRVR LOW-SIDE 8SOIC | ¥6.84288 | 在线订购 |
![]() | | MCP14A0452-E/MS | 栅极驱动-电源管理 | IC GATE DRVR LOW-SIDE 8MSOP | ¥11.73312 | 在线订购 |
![]() | | MCP14A0452-E/SN | 栅极驱动-电源管理 | IC GATE DRVR LOW-SIDE 8SOIC | ¥9.89064 | 在线订购 |
![]() | | MCP14A0452T-E/RW | 栅极驱动-电源管理 | IC GATE DRVR LOW-SIDE 8WDFN | ¥12.45888 | 在线订购 |
