AD7761 8 通道 16 位模数转换器 (ADC)
Analog Devices 的 ADC （AD7761 8-Channel, 16-Bit Analog-to-Digital Converters (ADCs)）采用功率调节 110.8 kHz BW，适合高精度医疗和工业应用
发布时间：2018-06-14
ADI AD7761 是一款 8 通道、同步采样三角积分 (Σ-Δ) ADC，提供每个通道的 Σ-Δ 调制器以及数字滤波器，实现同步采样的 AC 和 DC 信号。 该器件在 110.8 kHz 最大输入带宽下实现了 97.7 dB 动态范围，以及 ±1 LSB 积分非线性 (INL) 的典型性能、± 1 LSB 失调误差和 ±5 LSB 增益误差。 AD7761 的用户可平衡输入带宽、输出数据速率和功率耗散。 选择三种功率模式中的一种，以优化噪声目标和功耗。 该器件的灵活性使其成为一个可重复使用的平台，适用于低功耗 DC 和高性能 AC 测量模块。
AD7761 采用 5 V AVDD1A 和 AVDD1B 电源、2.25 V 至 5.0 V AVDD2A 和 AVDD2B 电源以及 2.5 V 至 3.3 V 或 1.8 V IOVDD 电源（参阅“1.8 V IOVDD 工作”部分，了解工作电压为 1.8 V IOVDD 时的特定要求）。 该器件需要采用外部基准；绝对输入基准电压范围为 1 V 至 AVDD1 − AVSS。 AD7761 采用小型 10 mm x 10 mm 64 引线 LQFP。
AD7761 8 通道 16 位模数转换器 (ADC)特性
位数：16
采样率：256 K
输入数量：8
输入类型：差分
数据接口：串行外设接口 (SPI)
架构：三角积分型
供电电压：模拟 2 V 至 5.5 V
同步采样
工作温度：-40°C 至 +105°C
64-LQFP (10 x 10)
AD7761 8 通道 16 位模数转换器 (ADC)应用
数据采集系统：USB/PXI/以太网
仪器仪表和工业控制环路
语音测试与测量
振动和资产状态监测
3 相电能质量分析
声纳
高精度医疗脑电图 (EEG)、肌电图 (EMG) 和心电图 (ECG)
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AD7761BSTZ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SIGMA-DELTA 64LQFP | ￥178.91280 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

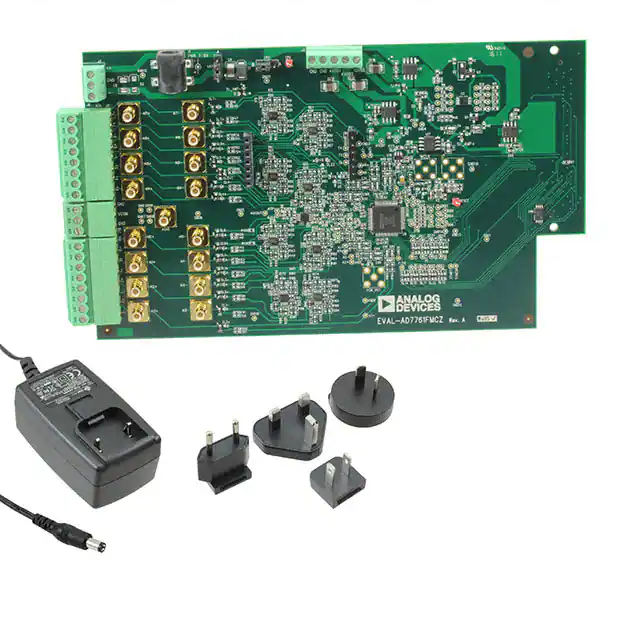

 | | EVAL-AD7761FMCZ | 模数转换器（ADC）-数据转换器 | AD7761 16 Bit 256k Samples per Second Analog to Digital Converter (ADC) Evaluation Board | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| AD7761datasheet | | - |  |
