ADRF6780 6 GHz 至 24 GHz 宽带上变频器
Analog Devices 的微波上变频器（ADRF6780 6 GHz to 24 GHz Wideband Upconverter）用于无线电、雷达和自动测试设备 (ATE)
发布时间：2018-06-14
ADI ADRF6780 是一种硅锗 (SiGe) 设计的宽带、微波上变频器，针对点对点微波无线电、雷达和 ATE 设计进行了优化，工作于 5.9 GHz 至 23.6 GHz 频率范围内。 该器件还提供两个上变频模式：从基带 IQ 至射频 (RF) 的直接转换和从实际红外频率 (IF) 的单边带上变频，因此非常适合高精度应用。
该器件具有高阻抗基带输入，且一般情况下在芯片外以 100 Ω 差分背部端接。 基带 I/Q 输入路径可禁用，且 0.8 GHz 至 3.5 GHz 间的调制实时 IF 信号可以馈送到 IF 输入路径，并上变频至 5.9 GHz 至 23.6 GHz，同时通常以优于 25 dBc 抑制不必要的边带。 串行端口接口 (SPI) 允许进行正交相位调节，以实现最佳的边带抑制。 此外，SPI 接口允许关闭输出电源检测器，从而在不需要电源监视时减少功耗。 ADRF6780 上变频器采用热增强型小型 5 mm × 5 mm LFCSP 封装。
ADRF6780 6 GHz 至 24 GHz 宽带上变频器特性
上变频器：5.9 GHz 至 23.6 GHz 的频率
两个上变频模式
从基带 IQ 直接变频至 RF
从实际 IF 单边带上变频
LO 输入频率范围：5.4 GHz 至 14 GHz
LO 倍频器最高可达 28 GHz
匹配 100 Ω 平衡 RF 输出、LO 输入和 IF 输入
高阻抗基带输入
边带抑制和载波馈通式优化
可变衰减器和功率检测器，用于发射功率控制
可通过 4 线 SPI 编程
温度范围：-40°C 至 +85°C
封装/外壳：32-WFQFN 裸焊盘、32-LFCSP
ADRF6780 6 GHz 至 24 GHz 宽带上变频器应用
点对点微波无线电
雷达、电子战系统
仪器
自动测试设备 (ATE)
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

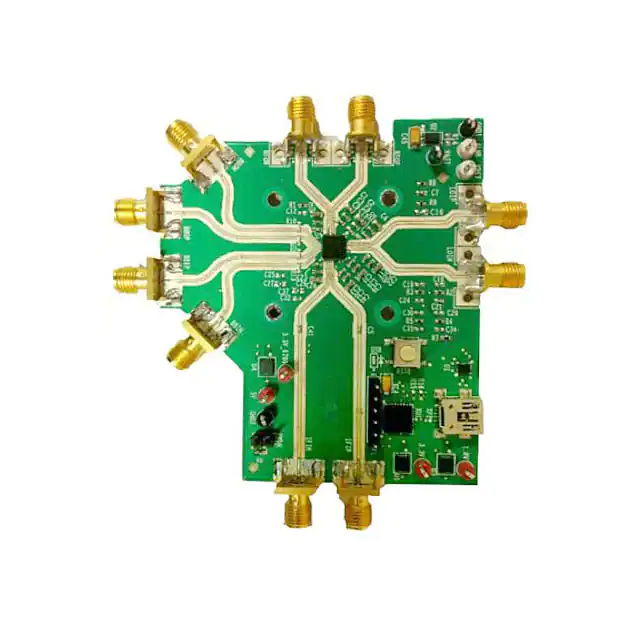

 | | ADRF6780-EVALZ | RF其它IC和模块-射频器件 | EVALBOARDFORADRF6780 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADRF6780ACPZN-R7 | RF其它IC和模块-射频器件 | ICUPCONVERTER5.9GHZ-23.6GHZ | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| ADRF6780datasheet | | - |  |
