CC2640R2F SimpleLink™ 智能蓝牙® 无线 MCU
Texas Instruments 推出包含 Arm® Cortex®-M3 (CM3) 32 位 CPU 的 CC2640R2F SimpleLink 智能蓝牙无线 MCU（CC2640R2F SimpleLink™ Bluetooth® Smart Wireless MCUs）
发布时间：2018-06-14
Texas Instruments 的 CC2640R2F 器件是一种针对蓝牙 4.2 和蓝牙 5 低功耗应用的无线控制器 (MCU)。
该器件属于 SimpleLink 超低功耗 CC26xx 系列高性价比 2.4 GHz 射频器件。较低的 RF 和 MCU 活动电流和低功耗模式电流消耗能大大延长电池寿命，并允许使用小型纽扣电池供电，或用于能量收集应用中。
SimpleLink 低功耗蓝牙 CC2640R2F 器件包含一个 32 位 Arm Cortex-M3 处理器和丰富的外设功能集，前者作为主处理器运行在 48 MHz 频率下，后者包括一个独特的超低功耗传感器控制器。该传感器控制器非常适用于连接外部传感器，并在系统其余部分处于休眠模式时自主收集模拟和数字数据。因此，CC2640R2F 非常适合用于广泛的要求长电池寿命、小尺寸和使用简单的应用。
CC2640R2F 无线 MCUCC1350 电源/时钟管理和无线电系统正常运行时，需要通过软件进行特定的配置和处理，该过程已在 TI-RTOS 中执行完毕。TI 建议为在该器件上开发的所有应用使用该软件框架。
低功耗蓝牙控制器和主机库均嵌入到 ROM 中，并部分地在 Arm Cortex-M0 处理器上运行。这种架构改进了系统整体性能和功耗，为应用释放了大量闪存。
蓝牙协议栈、完整的 TI-RTOS 和器件驱动程序源代码可从 www.ti.com 免费获取。
CC2640R2F SimpleLink™ 智能蓝牙® 无线 MCU特性
微控制器
功能强劲的 Arm Cortex-M3
EEMBC CoreMark® 跑分：142
时钟速度高达 48 MHz
275 KB 非易失性存储器，包括 128 KB 在系统可编程闪存
高达 28 KB 系统 SRAM，包括 20 KB 超低泄露 SRAM
8 KB SRAM 用于缓冲或系统 RAM
2 引脚 cJTAG 和 JTAG 调试
支持无线升级 (OTA)
超低功耗传感器控制器
可以从系统其余部分自主运行
16 位架构
2 KB 超低漏泄 SRAM 用于代码和数据
采用高能效代码规格架构，可将驱动程序、TI-RTOS 和蓝牙软件置入 ROM 中，为应用释放更多闪存
符合 RoHS 规范的封装

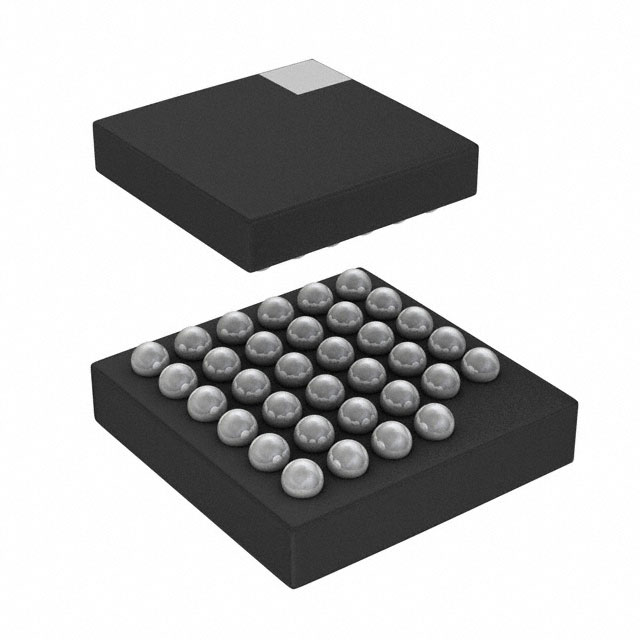

2.7 mm x 2.7 mm YFV DSBGA34（14 个 GPIO）

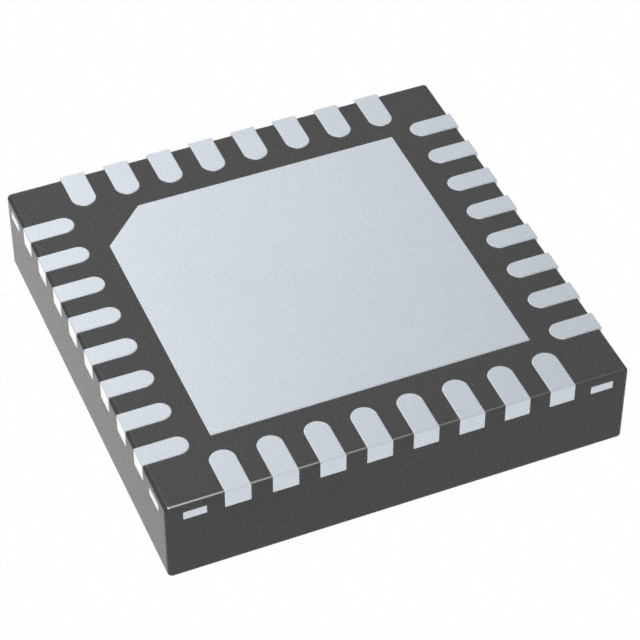

4 mm x 4 mm RSM VQFN32（10 个 GPIO）
5 mm x 5 mm RHB VQFN32（15 个 GPIO）
7 mm x 7 mm RGZ VQFN48（31 个 GPIO）
外部系统
片载内部 DC-DC 转换器
极少的外部元件
可以无缝集成到 SimpleLink CC2590 和 CC2592 系列扩展器中
引脚兼容采用 4 mm x 4 mm、5 mm x 5 mm VQFN 封装的 SimpleLink CC13xx
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | CC2650STK | 开发板/评估板/验证板-开发板/套件/编程器 | 在线订购 | ||
 | | LAUNCHXL-CC2650 | 开发板/评估板/验证板-开发板/套件/编程器 | CC2650 无线单片机 | 在线订购 | |
 | | BOOSTXL-CC2650MA | 扩充板-开发套件/万能板/PCB板-开发板/套件/编程器 | CC2650 Bluetooth Low Energy (BLE) RF LaunchPad™ Platform Evaluation Expansion Board | 在线订购 | |

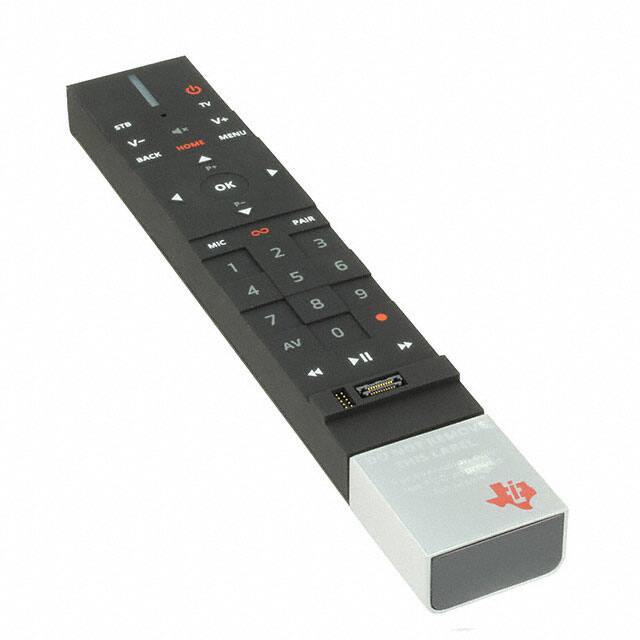

 | | CC2650RC | RF其它IC和模块-射频器件 | SIMPLELINK BLUETOOTH SMART/ZIG | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | CC2640R2FRHBT | RF其它IC和模块-射频器件 | NEWSIMPLELINKBLUETOOTHLOWE | ￥32.55187 | 在线订购 |
 | | CC2640R2FRSMT | RF其它IC和模块-射频器件 | NEWSIMPLELINKBLUETOOTHLOWE | ￥50.96120 | 在线订购 |
 | | CC2640R2FRGZT | RF其它IC和模块-射频器件 | NEW SIMPLELINK BLUETOOTH LOW E | ￥34.09411 | 在线订购 |
 | | CC2640R2FYFVT | RF其它IC和模块-射频器件 | BLUETOOTHLOWENERGYWIRELESSMC | ￥26.75243 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| 增加CC2640R2F Bluetooth® 低耗能无线MCU 的RAM 大小 | | 402KB | 600次 |  | |
| 适用于Bluetooth®低耗能的ETSI EN 300 328 RX 阻塞测试 | | 2MB | 519次 | | |
| 在无32kHz 晶体的CC2640 上运行低功耗Bluetooth® (Rev. B) | | 363KB | 532次 | | |
| 使用TI BLE-Stack™ 实现Eddystone™ Bluetooth® 智能信 标 (Rev. A) | | 505KB | 532次 | | |
| 通过远程控制传输语音 | | 384KB | 524次 | | |
| 测量蓝牙低耗能功耗 (Rev. C) | | 5MB | 530次 | | |
| Hi Temp Appl w/ CC2640R2F-Q1 AES Q100 Qual BT low energy WL MCU | | 41KB | 529次 | | |
| Crystal Oscillator and Crystal Selection for the CC26xx and CC13xx Family of Wi | | 886KB | 582次 | | |
| CC2640R2F中文资料 | | - | | ||
| CC2640R2Fdatasheet | | - | |
