基于 ARM® Cortex®-M4 的 ADSP-CM40x 数字信号处理器 (DSP)
Analog Devices 的 DSP 带模数转换器 （ADSP-CM40x Digital Signal Processor (DSPs) with ARM® Cortex®-M4），用于电机控制和处理
发布时间：2018-06-14
ADI ADSP-CM40xF DSP 将控制处理与高速、高精度、多通道 ADC 结合，满足了人们对电机控制、驱动器和伺服系统的需求。 ADSP-CM40x 基于 ARM cortex™-M4，结合了 240 MHz 内核时钟速度、384 kB 大容量 SRAM 和 2 MB 闪存以及双通道 16 位 ADC。 ADSP-CM40x 具有五个版本：ADSP-CM402、ADSP-CM403、ADSP-CM07、ADSP-CM408 和 ADSP-CM409。这些器件提供 CAN、以太网、I² C、SPI、SPORT、UART 和 USB 接口，可在各种各样的应用中实现极大的灵活性。 ADSP-CM40x 采用 120-LQFP、176-LQFP 和 212-BGA 三种封装，工作温度范围为-40 °C 至 +105 °C。
基于 ARM® Cortex®-M4 的 ADSP-CM40x 数字信号处理器 (DSP)特性
ARM Cortex-M4 浮点
双通道 16 位 SAR ADC
接口：
控制器区域网络 (CAN)
以太网
内部集成电路 (I²C)
串行外设接口 (SPI)
串行端口计算硬件 (SPORT)
通用异步收发器 (UART)
通用同步异步接收器 (USART)
通用串行总线 (USB)
11+ ENOB，380 ns
13+ ENOB，380 ns
时钟速率：100 MHz、150 MHz、240 MHz
非易失性存储器：闪存 – 256 kB、512 kB、1 MB、2 MB
片载 RAM：128 kB、384 kB
I/O 电压：3.3 V
内核电压：1.2 V
工作温度：-40°C 至 +105°C
封装/外壳：
120-LQFP、40 GPIO、24 ADC、2 DAC
176-LQFP、91 GPIO、16 ADC
212-BGA、91 GPIO、16 ADC
基于 ARM® Cortex®-M4 的 ADSP-CM40x 数字信号处理器 (DSP)应用
电机控制
伺服系统
电机处理
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

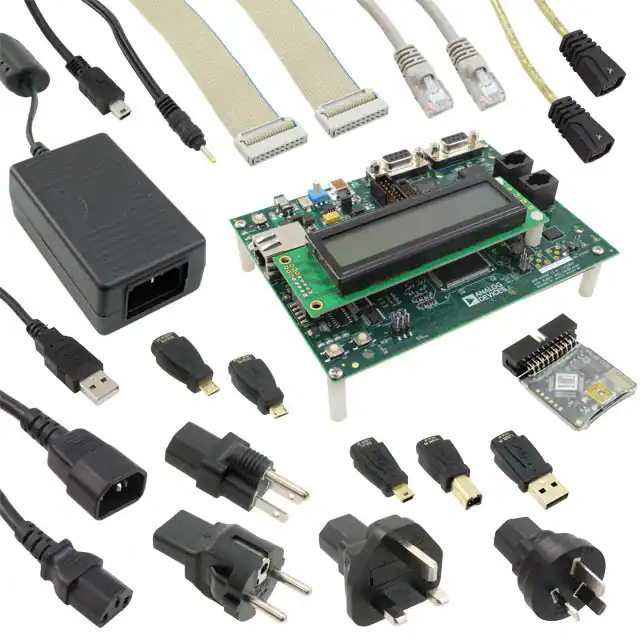

 | | ADZS-CM408F-EZLITE | MCU，DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | KIT EVAL EZ-BOARD ADSP-CM408F | 在线订购 | |
 | | ADZS-CM403F-EZLITE | MCU，DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | MCU，DSP EZ-KIT LITE ADSP-CM402F/CM403F | 在线订购 | |
 | EV-MCS-LVDRV-Z | 开发板/评估板/验证板（废弃） | EVAL BOARD | 在线订购 | ||
 | EV-MCS-LVBRD-Z | 开发板/评估板/验证板（废弃） | Power Management, Motor Control Evaluation Board | 在线订购 | ||
 | | ADZS-CM403F-EZBRD | MCU，DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | ADSP-CM402F, ADSP-CM403F EZ-Board™ - DSP ARM® Cortex®-M4 Embedded Evaluation Board | 在线订购 | |
 | | ADZS-CM408F-EZBRD | MCU，DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | KIT EVAL EZ-BOARD ADSP-CM408F | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADSP-CM408CSWZ-AF | DSP数字信号处理器-单片机/ARM/DSP | IC ARM CORTEX M4 FLASH 120LQFP | ￥241.50000 | 在线订购 |
| | ADSP-CM403CSWZ-EF | DSP数字信号处理器-单片机/ARM/DSP | IC ARM CORTEX M4 FLASH 120LQFP | 在线订购 | |
| | ADSP-CM403CSWZ-CF | DSP数字信号处理器-单片机/ARM/DSP | IC ARM CORTEX M4 FLASH 120LQFP | 在线订购 | |
| | ADSP-CM402CSWZ-FF | DSP数字信号处理器-单片机/ARM/DSP | ICARMCORTEXM4FLASH120LQFP | 在线订购 | |
| | ADSP-CM407CSWZ-DF | DSP数字信号处理器-单片机/ARM/DSP | IC ARM CORTEX M4 FLASH 120LQFP | 在线订购 | |
| | ADSP-CM402CSWZ-EF | DSP数字信号处理器-单片机/ARM/DSP | IC ARM CORTEX M4 FLASH 120LQFP | 在线订购 | |
| | ADSP-CM403CSWZ-FF | DSP数字信号处理器-单片机/ARM/DSP | IC ARM CORTEX M4 FLASH 120LQFP | 在线订购 | |
| | ADSP-CM407CSWZ-BF | DSP数字信号处理器-单片机/ARM/DSP | IC ARM CORTEX M4 FLASH 120LQFP | 在线订购 | |
| | ADSP-CM407CSWZ-AF | DSP数字信号处理器-单片机/ARM/DSP | ICARMCORTEXM4FLASH120LQFP | 在线订购 | |
| | ADSP-CM408CSWZ-BF | DSP数字信号处理器-单片机/ARM/DSP | IC ARM CORTEX M4 FLASH 120LQFP | ￥191.11680 | 在线订购 |
| | ADSP-CM409CBCZ-AF | DSP数字信号处理器-单片机/ARM/DSP | IC ARM CORTEX M4 FLASH 120LQFP | ￥357.53292 | 在线订购 |
