NCP1399 谐振控制器
![NCP1399 谐振控制器](http://file1.elecfans.com/web2/M00/91/07/wKgZomTeMI6ASfSgAAAktE6ur2c56.jpeg)

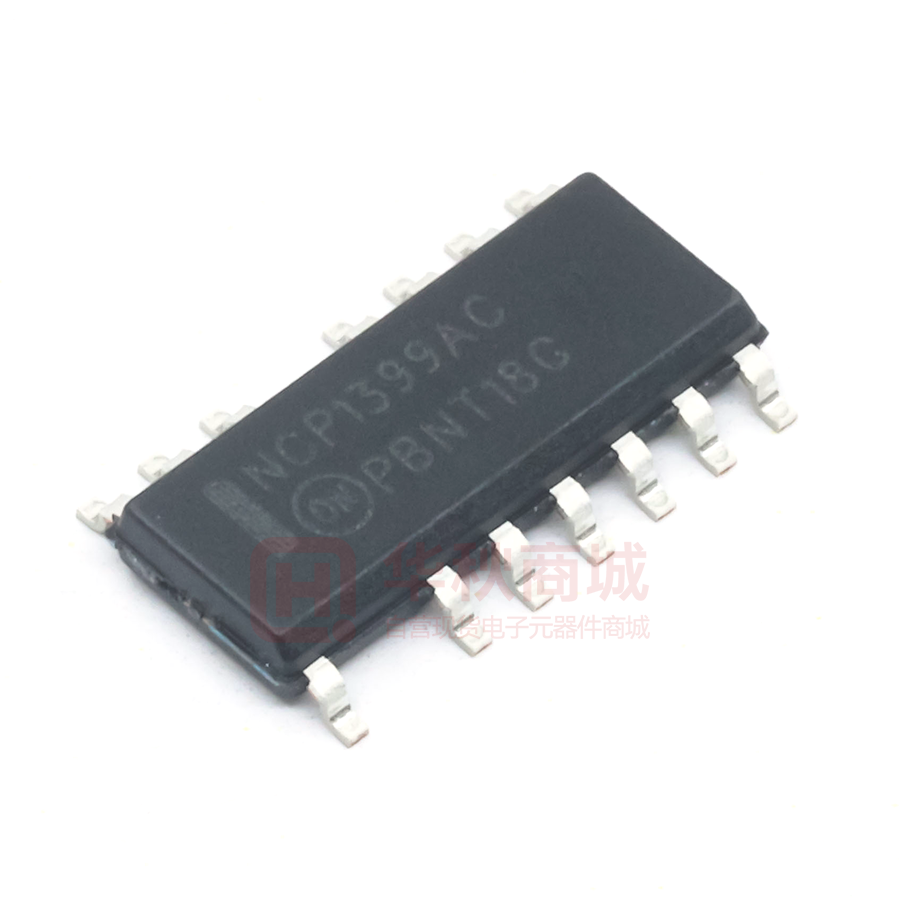

ON Semiconductor 的 NCP1399 系列高性能电流模式谐振控制器(NCP1399 Resonant Controller)具有集成的高压驱动器
发布时间:2018-06-14
ON Semiconductor NCP1399 是一款高性能电流模式控制器,用于半桥谐振变换器。 这款控制器实现了 600 V 栅极驱动器,简化了布局并降低了外部元件数量。 内置掉电输入功能简化了控制器在所有应用中的实现。 在需要 PFC 前级的应用中,NCP1399 具有专用的输出,用于驱动 PFC 控制器。 这一特性以及专用跳频模式技术,进一步提高了整个应用的轻负载效率。 NCP1399 提供了一套保护功能,可以在任何应用中安全工作。 包括过载保护、防止硬开关周期的过流保护、掉电检测、光电耦合器开路检测、自动空载时间调节,以及过压 (OVP) 和过热 (OTP) 保护功能。
NCP1399 谐振控制器特性
20 kHz 至 750 kHz 高工作频率
电流模式控制
最大化死区时间箝位的自动死区时间
用于快速谐振回路稳定的专用启动顺序
跳频模式操作获得更高的轻负载效率
关断模式操作获得极低空载功耗
锁存或自动恢复过载保护
锁存或自动恢复输出短路保护
锁存输入,用于适应多种故障条件,如 OVP 或 OTP
脱谐开关保护
反馈开环保护
精确的掉电保护
根据负载条件的 PFC 级操作控制
具有极低漏泄电流的启动电流源
相邻的引脚对引脚/引脚开路故障安全
在关闭模式或故障模式下的动态自供电 (DSS) 工作。
无铅器件
NCP1399 谐振控制器应用
适配器和离线电池充电器
平板显示器的电源转换器
计算机电源
工业和医疗设备电源
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | NCP1399AADR2G | AC-DC开关电源芯片-电源管理 | Converter Offline Half-Bridge Topology 20kHz ~ 750kHz 16-SOIC | ¥13.86210 | 在线订购 |
![]() | | NCP1399ACDR2G | AC-DC开关电源芯片-电源管理 | 电流模式谐振控制器,集成高压驱动器,高性能 | ¥13.71480 | 在线订购 |
文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
---|---|---|---|---|---|
SOIC-16 NB Missing Pins 2 and 13 | | 58KB | 565次 | ![]() | |
High Performance Current Mode Resonant Controller with Integrated High Voltage Drivers | | 687KB | 614次 | ![]() | |
NCP1399电流模式谐振控制器 | | 135KB | 1031次 | ![]() | |
Implementation High Power Notebook Adapter Evaluation Board User"s Manual | | 1442KB | 611次 | ![]() | |
NCP1399ADPGEVB Bill Of Materials (ROHS Compliant) | | 117KB | 601次 | ![]() | |
NCP1399ADPGEVB Gerber Layout Files (Zip Format) | | 85KB | 644次 | ![]() | |
NCP1399ADPGEVB Schematic | | 123KB | 683次 | ![]() | |
NCP1399ADPGEVB Test Procedure | | 94KB | 551次 | ![]() | |
NCP1399datasheet | | - | ![]() |
