AD9163 16 位数模转换器（DAC）
Analog Devices 带有数字上变频器的 DAC （AD9163 16-Bit Digital-to-Analog Converter (DAC)）适合用于 LTE、GSM 和 WCDMA 电信应用
发布时间：2018-06-14
ADI 的 AD9163 是一款支持 6 GSPS 数据速率的高性能 16 位 DAC。 该 DAC 内核基于一个四通道开关架构并采用了 2 倍插值滤波器，可使 DAC 的有效更新速率高达 12 GSPS。 高动态范围和高带宽使这一 DAC 非常适合要求极为苛刻的高速射频 (RF) DAC 电信应用。
卓越的射频性能和深插入速率使得该器件可以在许多无线基础设施应用中使用，包括 MC-GSM、W-CDMA、LTE 和 LTE-A。 高达 1 GHz 的宽带宽和复杂的数控振荡器（NCO）以及数字上变频器，可实现无线基础设施信号的双频和三频直接 RF 合成，消除了昂贵的模拟上变频器。
串行外设接口（SPI）配置 AD9163 并监视所有寄存器的状态。 AD9163 采用 169 球 BGA 封装，工作温度范围为 -40°C 至 +85°C。
AD9163 16 位数模转换器（DAC）特性
位数：16
D/A 转换器数量：1
输出类型：电流 - 无缓冲
DAC 更新速率高达 12 GSPS
6 GSPS 直接 RF 合成（最小）
不归零 (NRZ) 模式下，DC 至 3 GHz
2 倍 NRZ 模式下，DC 至 6 GHz
混合模式下，1.5 GHz 至 7.5 GHz
可选插值：6x、8x、12x、16x 和 24x
数据接口：JESD204B
参考类型：外部/内部
电源电压：
模拟：1.14 V 至 1.326 V，2.375 V 至 2.625 V
数字：1.14 V 至 1.326 V
INL/DNL：±2.7，±1.7
架构：四开关
工作温度：-40°C 至 +85°C

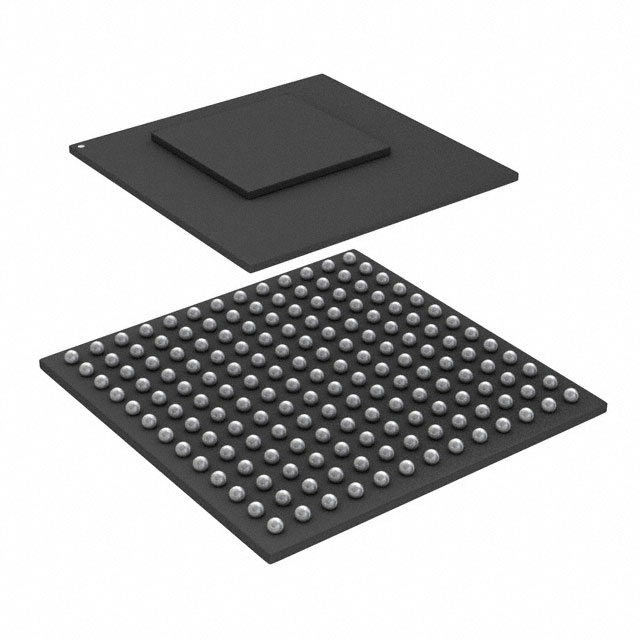

封装/外壳：169-VFBGA，CSPBGA（11 mm x 11 mm）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AD9163-FMCC-EBZ | 数模转换器（DAC）（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | AD9163EVALBOARDWITHCLOCK,PM | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AD9163BBCZ | 数模转换器（DAC）-数据转换器 | IC DAC 16BIT A-OUT 169CSPBGA | ￥876.99240 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| AD9163datasheet | | - |  |
