VDRM 系列 MagI³C 电源模块
![VDRM 系列 MagI³C 电源模块](http://file1.elecfans.com/web2/M00/91/06/wKgZomTeL7uATORjAAAbdexPKKU12.jpeg)

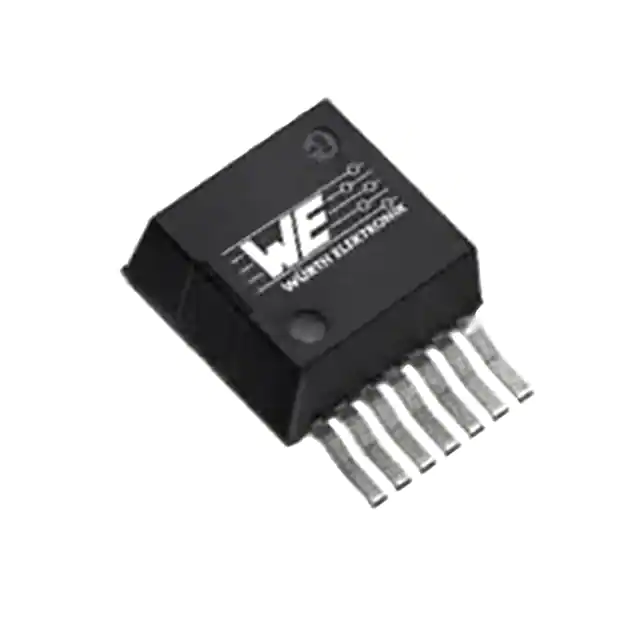

Würth Electronics 推出采用 TO-263 和 BQFN 封装的 VDRM 系列 MagI³C 电源模块(VDRM Series MagI³C Power Modules)
发布时间:2018-06-14
VDRM 系列来自 Wurth Electronics,是一种采用模制封装和金属基底的降压型稳压器,集成了控制电路、功率 MOSFET、输出电感器、多个分立式电阻器和电容器。 VDRM 系列 MagI³C 电源模块在单一封装中包括了全集成电流模式 DC/DC 电源,以及开关功率级、控制电路和无源元件。 这些器件还内置了补偿电路和软启动功能,实现了上电平稳、安全。 VDRM 提供三种封装尺寸︰TO263-7EP、BQFN-39 和 BQFN-41。
TO263-7EP 是一种工业级高功率密度封装,外形扁平而小巧。 VDRM 系列效率高,可提供高达 5 A 的输出电流和精确的稳压输出。 工作电压为 6 V 至 42 V,采用创新的热性能增强型封装,允许手动或机器焊接。 VDRM 稳压器还具有板载保护电路,可防止电气损坏、热损坏。 具有热关断、过流、过压和欠压、短路保护功能。
小型 BQFN 封装容易焊接到要求扁平外形的印刷电路板上。 MagI³C 电源模块仅需要五个外部元件,无需进行环路补偿和选择磁性元件。 这种封装非常适合用于向各种各样的系统和 IC 供电。
TO263-7EP 的特性和应用
负载点 DC/DC 应用,由 12 V 和 24 V 工业电源轨供电
工业、测试与测量、医疗应用
系统电源
DSP、FPGA、MCU 和 MPU 电源
BQFN-39 的特性和应用
负载点 DC/DC 应用,由 5 V 和 3.3 V 电源轨供电
工业、测试与测量、医疗应用
DSP、FPGA、MCU 和 MPU 电源
V0 接口电源
通信基础设施
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744016 | 书籍和视频-创客和教育产品 | ABC OF POWER MODULES AT APEC | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 171021501 | 电源模块-电源管理 | STEP DOWN REGULATOR MODULE | ¥134.99870 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 171032401 | 电源模块-电源管理 | STEP DOWN REGULATOR MODULE | 在线订购 | |
![]() | | 171020601 | 电源模块-电源管理 | STEP DOWN REGULATOR MODULE | 在线订购 | |
![]() | | 171050601 | 电源模块-电源管理 | STEPDOWNREGULATORMODULE | ¥134.46675 | 在线订购 |
![]() | | 171012401 | 电源模块-电源管理 | STEPDOWNREGULATORMODULE | ¥126.05802 | 在线订购 |
![]() | | 171012402 | 电源模块-电源管理 | STEP DOWN REGULATOR MODULE | 在线订购 |
