WE-FAMI THT 功率电感器
![WE-FAMI THT 功率电感器](http://file1.elecfans.com/web2/M00/91/0A/wKgaomTeL1KACe-tAAAaDXF8yhE80.jpeg)

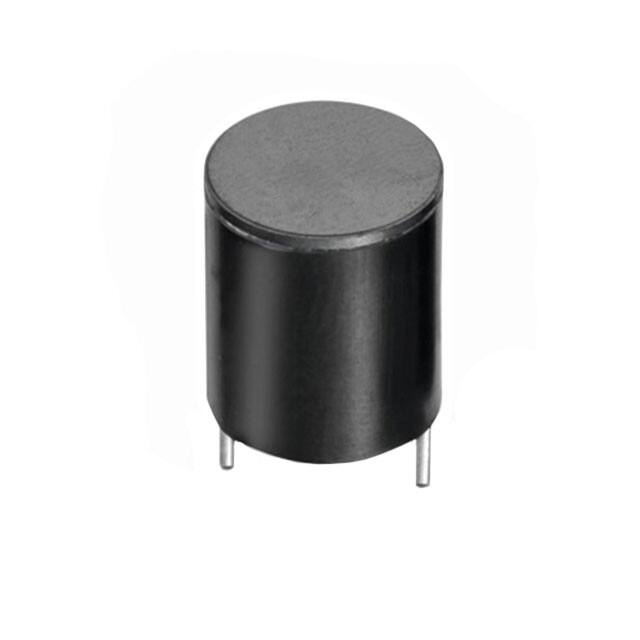

Wurth Electronics 推出 THT 引线式环形储能扼流圈铁氧体合金混合电感器(WE-FAMI THT Power Inductor)
发布时间:2018-06-14
Wurth Electronics WE-FAMI THT 系列是一款 THT 高电流电感器,采用线圈设计材料并具有高饱和电流和低 RDC。 接线模式不仅能进一步减少 DC 电阻,而且还增强了元件的机械稳定性。
WE-FAMI 采用不同的磁芯材料制造:镍锌顶部和底部磁芯,以及锰锌棒状磁芯。 镍锌顶部和底部基体带来磁屏蔽以及电气隔离能力,且锰锌棒状磁芯可实现更大的电感和更低的 RDC。 这种磁屏蔽结构设计减少了杂散磁场,并提供绝缘保护,可防止意外接触,因此无需额外的绝缘措施。 WE-FAMI 系列适用于高电流应用。
WE-FAMI THT 功率电感器特性
经过优化的材料成分实现高性能
高达 19.7 A 饱和电流
最小 RDC 值为 3.8 mΩ
屏蔽设计
低杂散磁场
WE-FAMI THT 功率电感器应用
DC/DC 转换器
电源和电池充电器
家庭娱乐系统(如蓝光播放机、音响系统及其它)
便携式设备,如笔记本电脑
计算机系统和服务器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744750230100 | 固定电感器-电感器 | 10µH Shielded Wirewound Inductor 4.6A 23 mOhm Radial, Vertical Cylinder | 在线订购 | |
![]() | | 744750230030 | 固定电感器-电感器 | 3 µH 屏蔽 鼓芯,绕线式 电感器 7.6 A 8.5 毫欧最大 径向,垂直圆柱 | 在线订购 | |
![]() | | 744750230068 | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 6.8UH 5.7A 16 MOHM TH | 在线订购 | |
![]() | | 744750340047 | 固定电感器-电感器 | 4.7 µH 屏蔽 鼓芯,绕线式 电感器 9 A 8.5 毫欧最大 径向,垂直圆柱 | 在线订购 | |
![]() | | 744750230150 | 固定电感器-电感器 | 固定电感器 Radial, Vertical Cylinder 15µH ±20% 3.7A 35mΩ | 在线订购 | |
![]() | | 744750560220 | 固定电感器-电感器 | 22 µH 屏蔽 鼓芯,绕线式 电感器 7.7 A 14.5 毫欧最大 径向,垂直圆柱 | 在线订购 | |
![]() | | 744750230047 | 固定电感器-电感器 | 固定电感器 Radial, Vertical Cylinder 4.7µH ±20% 6.5A 12.5mΩ | 在线订购 | |
![]() | | 744750340150 | 固定电感器-电感器 | 固定电感器 Radial, Vertical Cylinder 15µH ±20% 5.6A 20mΩ | ¥16.06000 | 在线订购 |
![]() | | 744750420068 | 固定电感器-电感器 | 6.8 µH 屏蔽 鼓芯,绕线式 电感器 7.2 A 12 毫欧最大 径向,垂直圆柱 | 在线订购 | |
![]() | | 744750420150 | 固定电感器-电感器 | 固定电感器 Radial, Vertical Cylinder 15µH ±20% 5.1A 25mΩ | 在线订购 |
