TVS 二极管 - 符合 AEC-Q101 汽车级规范的 7000 W - SLD8S 系列
Littelfuse 推出汽车级 TVS 二极管(TVS Diodes – AEC-Q101 Automotive Qualified 7000 W – SLD8S Series),满足 ISO7637-2 5a/5b 保护和 ISO16750 负载突降测试
发布时间:2018-06-14

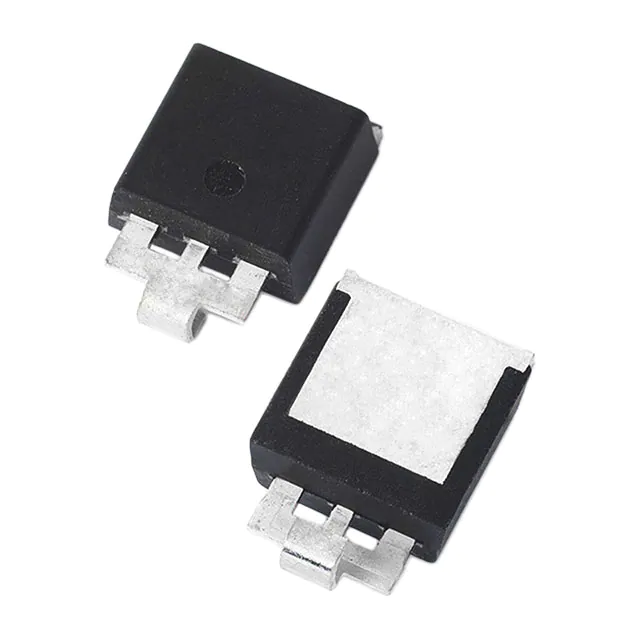

来自 Littelfuse 的 SLD8S 系列汽车级 SMT 瞬态电压抑制 (TVS) 二极管提供 7000 W (10/1000 μs) 或 2200 W(负载突降)峰值脉冲功率耗散额定值,采用表面贴装 SMTO-263 封装。 这些高峰值脉冲功率耗散额定值能够让电源系统通过 ISO 测试标准,该标准作为基本瞬变规范广泛应用于汽车行业。 其表面贴装封装非常适合用于自动拾放组装和回流焊工艺。
应用包括汽车电子产品中的负载突降保护和 ESD 保护,如 ECU、TCU、BCM、BMS、传感器和娱乐系统以及其它需要高可靠性的长脉冲应用。
TVS 二极管 - 符合 AEC-Q101 汽车级规范的 7000 W - SLD8S 系列特性
特点
符合 ISO7637-2 5a/5b 保护和 ISO16750 负载突降的测试
表面贴装封装非常适合自动拾放组装和回流焊接工艺
通过了 AEC-Q101 鉴定,结温为 175 °C 且无卤素 (HF)
优势
适用于负载突降保护
降低了制造成本,比轴向引线封装可实现更高的焊接质量
出色的品质可确保最高的可靠性;非常适用于汽车和高可靠性应用

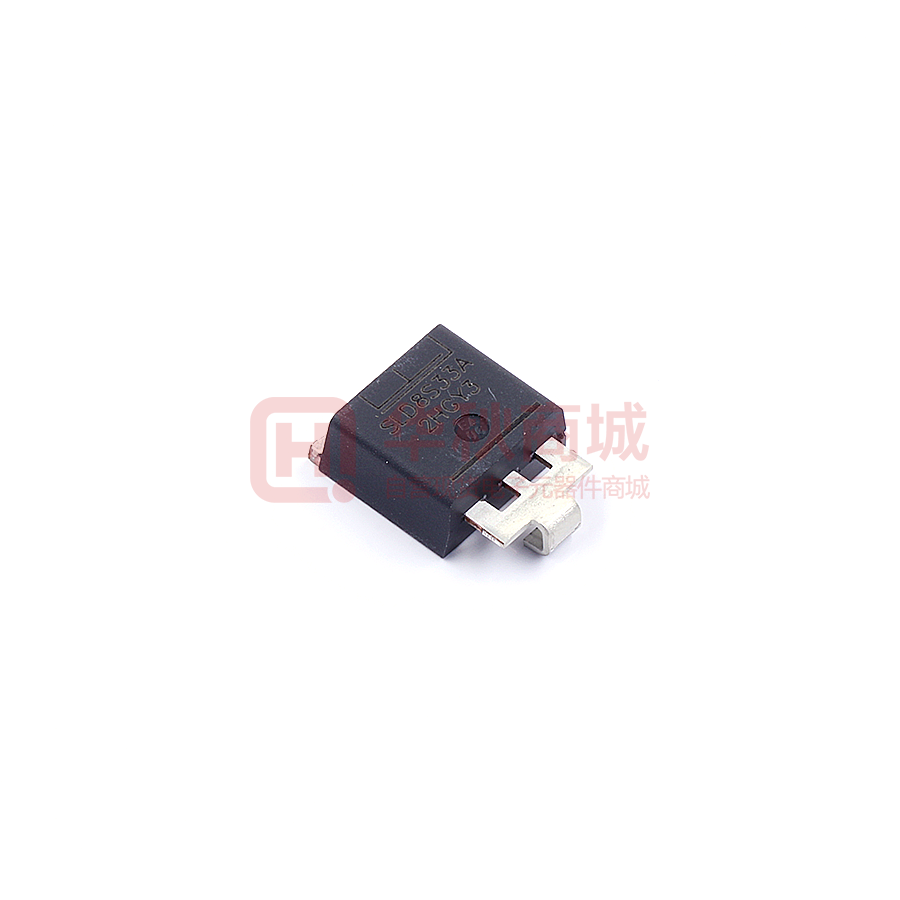

图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| SLD8S33A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS二极管 VRWM=33 V VBR(Min)=36.7 V VC=53.3 V IPP=132 A Ppp=7 KW SMTO263 | ¥10.45440 | 在线订购 | |
| SLD8S14A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE14VWM23.2VCSMTO263 | ¥16.62119 | 在线订购 | |
| SLD8S15A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE15VWM24.4VCSMTO263 | ¥20.30746 | 在线订购 | |
| SLD8S16A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE16VWM26VCSMTO263 | ¥36.86230 | 在线订购 | |
| SLD8S27A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE27VWM43.6VCSMTO263 | ¥37.99301 | 在线订购 | |
| SLD8S13A | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器/TVS二极管 SMTO263 V(BR)min=14.4V VC=21.5V | 在线订购 | ||
| SLD8S17A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE17VWM27.6VCSMTO263 | ¥37.99301 | 在线订购 | |
| SLD8S57A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE57VWM92.7VCSMTO263 | ¥37.99301 | 在线订购 | |
| SLD8S24A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE24VWM38.9VCSMTO263 | ¥6.82074 | 在线订购 | |
| SLD8S22A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE22VWM35.5VCSMTO263 | ¥16.62119 | 在线订购 | |
| SLD8S40A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE40VWM64.5VCSMTO263 | ¥16.62119 | 在线订购 | |
| SLD8S43A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE43VWM69.4VCSMTO263 | ¥16.62119 | 在线订购 | |
| SLD8S20A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE20VWM32.4VCSMTO263 | ¥16.62119 | 在线订购 | |
| SLD8S48A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE48VWM77.4VCSMTO263 | ¥16.62119 | 在线订购 | |
| SLD8S28A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE28VWM45.4VCSMTO263 | ¥16.62119 | 在线订购 | |
| SLD8S26A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE26VWM42.1VCSMTO263 | ¥34.77920 | 在线订购 | |
| SLD8S12A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE12VWM19.9VCSMTO263 | 在线订购 | ||

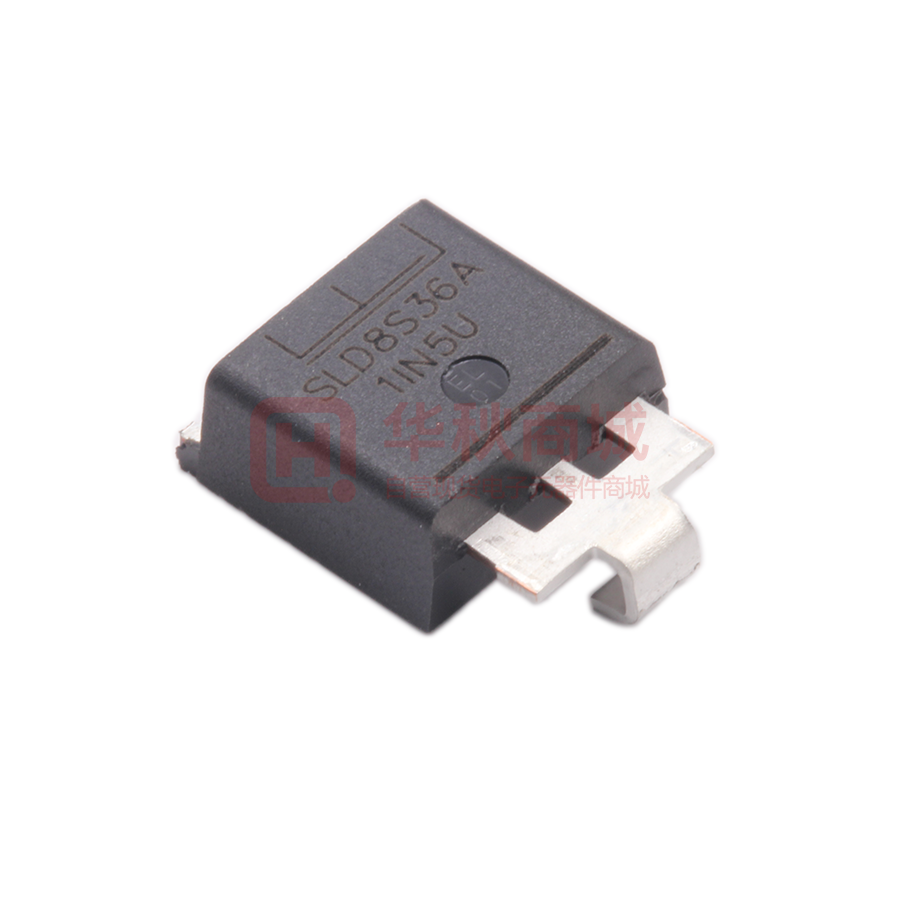

| SLD8S36A | ESD抑制器/TVS二极管-过压过流保护器件 | TVS二极管 VRWM=36V VBR(Min)=40V VC=58.1V IPP=121A Ppp=7KW SMTO263 | ¥9.07200 | 在线订购 | |
| SLD8S30A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE30VWM48.4VCSMTO263 | ¥32.69430 | 在线订购 | |
| SLD8S18A | ESD抑制器/TVS二极管-过压过流保护器件 | TVSDIODE18VWM29.2VCSMTO263 | ¥18.26280 | 在线订购 |
