ISO774x 四通道数字隔离器
Texas Instruments 提供其坚固耐用型 ISO7740 高速低功耗 EMC 三通道或四通道数字隔离器（ISO774x Quad-Channel Digital Isolators）
发布时间：2018-06-14
Texas Instruments ISO774x 器件是高性能四通道数字隔离器，具有 5000 VRMS（DW 封装）和 2500 VRMS（DBQ 封装）隔离额定值，符合 UL 1577 标准。 该系列器件具有符合 VDE、CSA、TUV 和 CQC 标准的强化绝缘等级。
ISO774x 器件在低功耗条件下具有很高的抗电磁干扰能力及低辐射性能，可隔离 CMOS 或 LVCMOS 数字 I/O。 每个隔离通道都有一个逻辑输入和输出缓冲器，并通过二氧化硅 (SiO2) 绝缘栅提供隔离。 该器件带有使能引脚，可将相应输出置于高阻抗水平，因而能够用于多主控驱动应用并降低功耗。 ISO7740 使所有四个通道处于相同方向，ISO7741 具有三个正向通道和一个反向通道；而 ISO7742 则具有两个正向和两个反向通道。 如果出现输入功率或信号丢失，则后缀为“F”的器件默认输出为“低”电平，后缀没有“F”的器件则默认输出为“高”电平。
配合隔离式电源使用时，该器件能够帮助防止数据总线或其它电路中的噪声电流进入本地接地，以避免干扰或损坏敏感电路。 凭借创新的芯片设计和布线工艺，ISO774x 器件的电磁兼容性得到了显著增强，从而能够降低系统级 ESD、EFT、浪涌和辐射的合规性要求。 ISO774x 器件采用 16 引脚 SOIC 和 QSOP 封装。
ISO774x 四通道数字隔离器特性
信号速率：高达 100 Mbps
宽供电范围：2.25 V 至 5.5V
2.25 V 至 5.5 V 电平转换
默认输出和选择
宽温度范围：-55°C 至 125°C
低功耗，1 Mbps 时每通道典型功耗为 1.5 mA
低传播延迟：典型值为 10.7 ns（5 V 电源）
高 CMTI：±100 kV/μs（典型值）
强大的电磁兼容性 (EMC)
系统级 ESD、EFT 和浪涌抗扰度
低辐射
隔离隔栅使用寿命：> 40 年

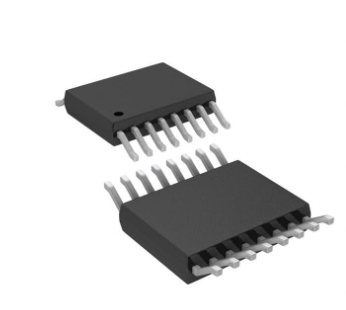

宽 SOIC (DW-16) 和 QSOP (DBQ-16) 封装选择
相关的安全认证：
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
UL 1577 元件认可计划
CSA 元件认可通告 5A、IEC 60950-1 和 IEC 60601-1 终端设备标准 CQC 批准，按照 GB4943.1-2011 规定
符合 EN 60950-1 和 EN 61010-1 的 TUV 认证
DW 封装认证完成，其它所有认证在计划中
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ISO7741EVM | 开发板/评估板/验证板（废弃） | EVALBOARDFORISO7741 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
_tmb.jpg) | | ISO7741FDW | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPURP16SOIC | ￥32.66410 | 在线订购 |
| | ISO7741DW | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPURP16SOIC | ￥32.66410 | 在线订购 |

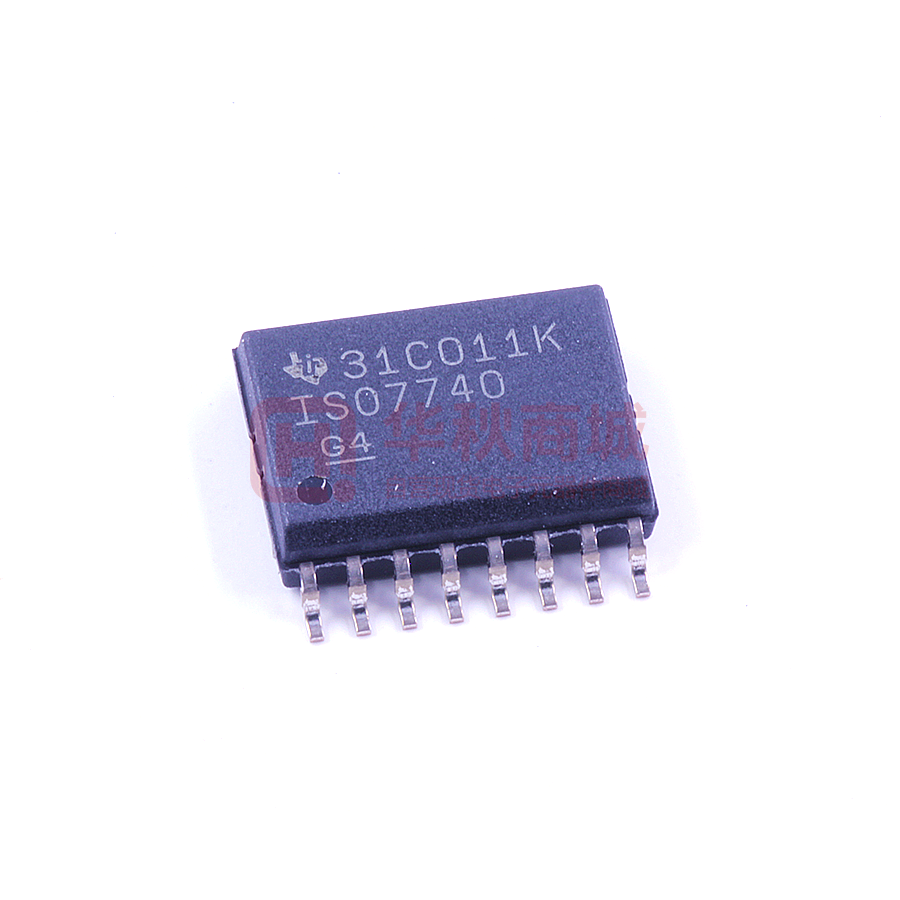

| | ISO7740DW | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPURP16SOIC | ￥32.66410 | 在线订购 |
 | | ISO7740FDWR | 数字隔离器-信号隔离器件及模块 | 2.25V~5.5V 5000Vrms 100Mbps 85kV/µs 4通路 | ￥22.78151 | 在线订购 |
| | ISO7740DWR | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPURP16SOIC | ￥6.48000 | 在线订购 |

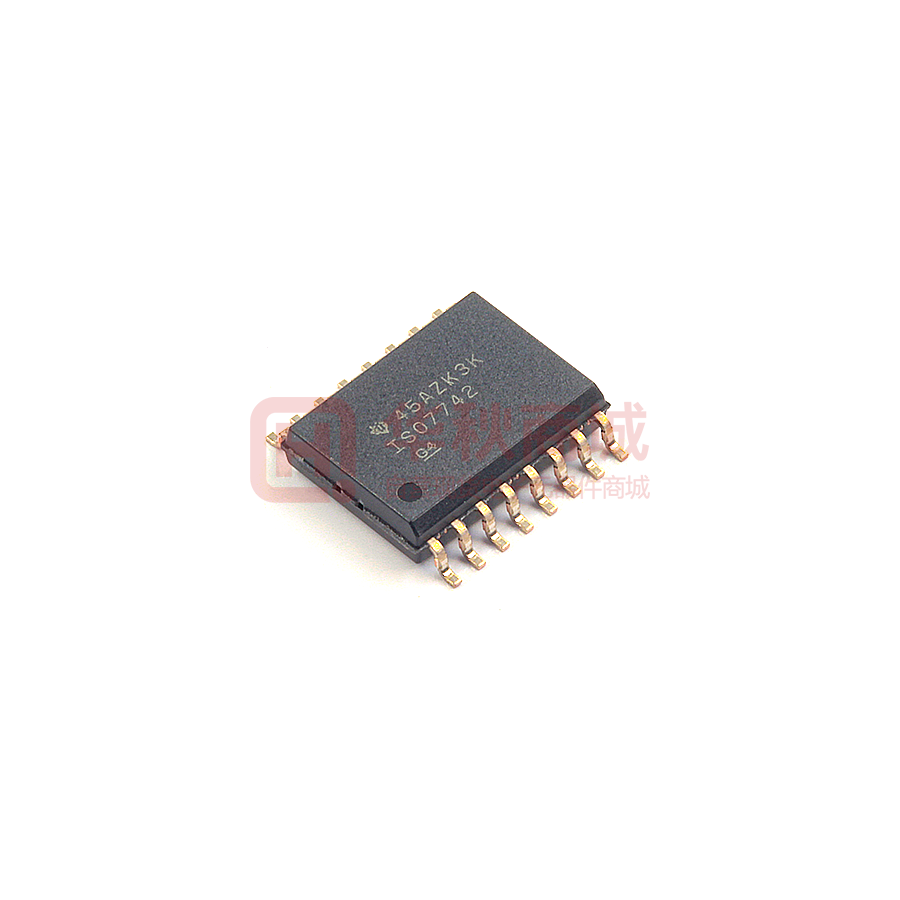

| | ISO7742FDWR | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPURP16SOIC | ￥12.94058 | 在线订购 |
| | ISO7741FQDWQ1 | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPRP16SOIC | ￥33.74870 | 在线订购 |
| | ISO7741QDWQ1 | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPRP16SOIC | ￥110.30040 | 在线订购 |
| | ISO7742QDWQ1 | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPRP16SOIC | 在线订购 | |
| | ISO7742FQDWQ1 | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPRP16SOIC | ￥16.23402 | 在线订购 |
| | ISO7740FQDWQ1 | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPRP16SOIC | 在线订购 | |
| | ISO7742DWR | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV4CHGENPURP16SOIC | ￥7.83000 | 在线订购 |
