ADRF6820 宽带正交调制器
Analog Devices 为其解调器推出集成式小数 N 分频锁相环（PLL）和压控振荡器（VCO）（ADRF6820 Wideband Quadrature Modulator）
发布时间：2018-06-14
Analog Devices 的 ADRF6820 是一款高度集成的解调器和合成器，非常适合下一代通信系统。 这种功能丰富的器件由一个高线性宽带 I/Q 解调器、一个集成小数 N 分频 PLL 和一个低相位噪声多核压控振荡器（VCO）组成。 ADRF6820 还集成了一个 2:1 射频开关、一个片上可调谐射频平衡不平衡转换器、一个可编程射频衰减器和两个低压差（LDO）稳压器。 这种高度集成的器件适合 6 mm×6 mm 小基底面。
高隔离 2:1 射频开关和片上可调谐射频平衡不平衡转换器使得 ADRF6820 能够支持两个单端、50Ω 端接射频输入。 可编程衰减器确保最优差分射频输入电平连接至高线性解调器核心。 集成衰减器提供了步长为 1 dB 的 0 dB 至15 dB 衰减范围。
ADRF6820 提供两种产生差分本地振荡器（LO）输入信号的替代方案：外部通过高频、低相位噪声 LO 信号，或内部通过片上小数 N 分频合成器。 这种集成式合成器实现了 356.25 MHz 到 2850 MHz 的连续 LO 覆盖。 PLL 参考输入可支持宽频率范围，因为除法或乘法模块可在参考频率传递到相位频率检测器（PFD）之前将其增大或减小到所需的值。
选定后，内部小数 N 分频合成器的输出即被应用到二分频正交分相器。 从外部 LO 路径，1× LO 信号可以施加到内置多相滤波器，或者 2× LO信号可以与二分频正交分相器一起使用，以生成连接混频器的正交 LO 输入。
ADRF6820 采用先进的硅锗 BiCMOS 工艺制造， 使用 40 引脚、符合 RoHS 规范的 6 mm × 6 mm LFCSP 裸焊盘封装。 指定工作于 -40°C 至 85°C 温度范围。
ADRF6820 宽带正交调制器特性
射频输入频率范围：695 MHz 至 2700 MHz
内部 LO 频率范围：356.25 MHz 至 2850 MHz
可编程 HD3/IP3 调整
单刀双掷（SPDT）射频输入开关
具有集成小数 N PLL 功能的 I/Q 解调器
射频数字步进衰减范围：0 dB 至 15 dB
用于单端 50Ω 输入的集成射频可调节平衡不平衡转换器
多核集成式 VCO
解调 1 dB 带宽：600 MHz
解调 3 dB 带宽：1400 MHz
输入 P1dB：14.5 dBm（1900 MHz 射频时）
输入 IP3：35 dBm（1900 MHz 射频时）
四种可选择的基带增益和带宽模式
数字可编程 LO 相位偏移和直流归零
可通过 3 线串行端口（SPI）编程
40 引脚、6 mm x 6 mm LFCSP
ADRF6820 宽带正交调制器应用
蜂窝 W-CDMA/GSM/LTE
数字预失真（DPD）接收器
微波点对点无线电
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

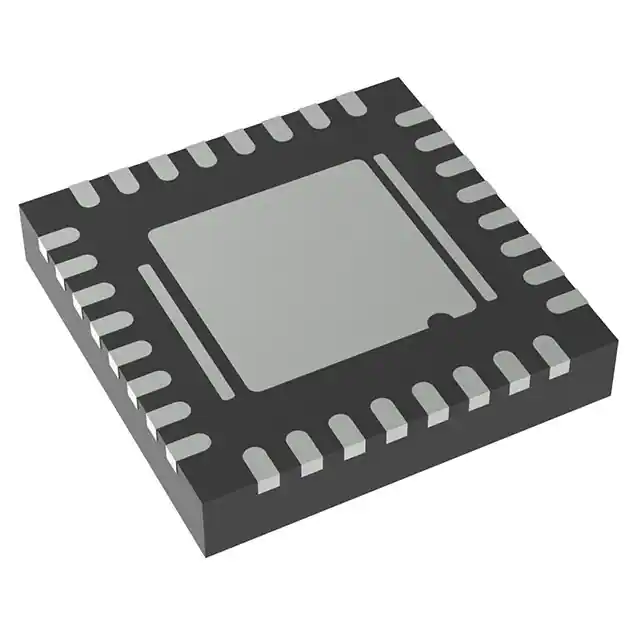

 | | ADRF6820ACPZ-R7 | RF解调器-射频器件 | IC QUADRATURE DEMOD 40LFCSP | ￥220.80000 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

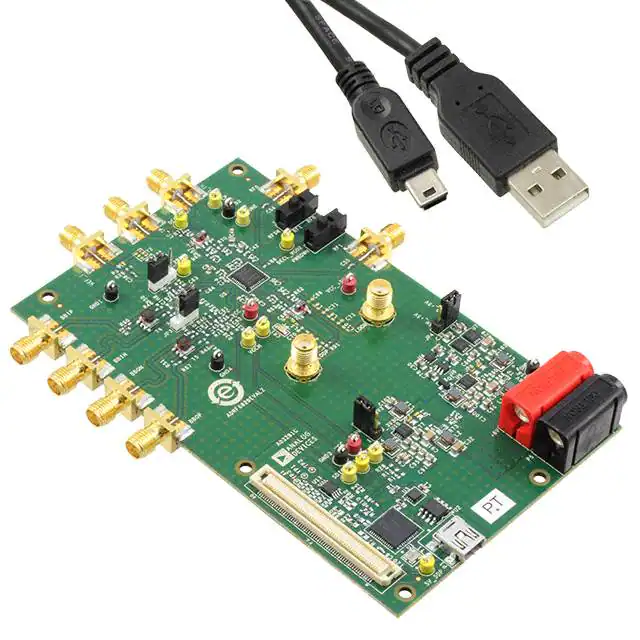

 | | ADRF6820-EVALZ | RF其它IC和模块-射频器件 | EVAL KIT 695-2400MHZ DEMODULATOR | 在线订购 |
