LTM2889 µModule® 收发器
Linear Technology 的 LTM2889 是一种全隔离式 CAN µModule 收发器（LTM2889 µModule® Transceiver），能提升系统可靠性
发布时间：2018-06-14
Linear Technology 的 LTM2889 是一种完整的电隔离式控制器局域网络 (CAN) μModule（微控制器）收发器。无需外部元器件，利用单电源就能通过集成的隔离式 DC/DC 转换器为该接口的两侧供电。提供采用 3.3 V 和 5 V 电源的独立版本。双电压 CAN 收发器和可调稳压器允许 3.3 V 或 5 V 隔离式电源配套相应 3.3 V 或 5 V 版本。耦合电感器和隔离电源变压器在线路收发器和逻辑接口之间提供 2500 VRMS 隔离。该器件非常适用于接地回路断开的系统，可实现较大的共模电压范围。保持不间断通讯，可实现高于 30 kV/μs 的共模瞬态。支持数据速率灵活的 4 Mbps CAN (CAN FD)。具有逻辑电源引脚，可与 1.62 V 至 5.5 V 范围内不同的逻辑电平轻松集成，而不受主电源影响。增强型 ESD 保护功能让该器件在连接本地电源的 USB 收发器接口引脚承受高达 ±25 kV（人体模型）静电放电，在隔离栅上承受高达 ±10 kV HBM 静电放电，而不会造成闭锁或损坏。
LTM2889 µModule® 收发器特性
隔离式 4Mbps CAN FD 收发器
2500 VRMS，持续 1 分钟，符合 UL1577 规定
隔离式 DC 电源：5 V（可调节至 3.3 V）
高达 150 mA 是隔离式电源输出
可选 3.3 V 或 5 V 输入电压
U-CSA 认证申请中
无需外部元件
总线故障电压容差高：±60 V
低功耗 OFF 模式：<1 µA（典型值）
抗高共模瞬态抵抗能力：30 kV/µs
压摆率可变驱动器，带有源对称控制和 SPLIT 引脚，可实现 EME
完全符合 ISO 11898-2 和 CAN FD 规范
电源关断时具有理想的 CAN 总线无源性能
发射数据 (TXD) 时域功能
高 ESD 能力：±25 kV CANH、CANL 至 GND2 和 VCC2，±10 kV 隔离栅
工作环境温度：-40°C 至 125°C

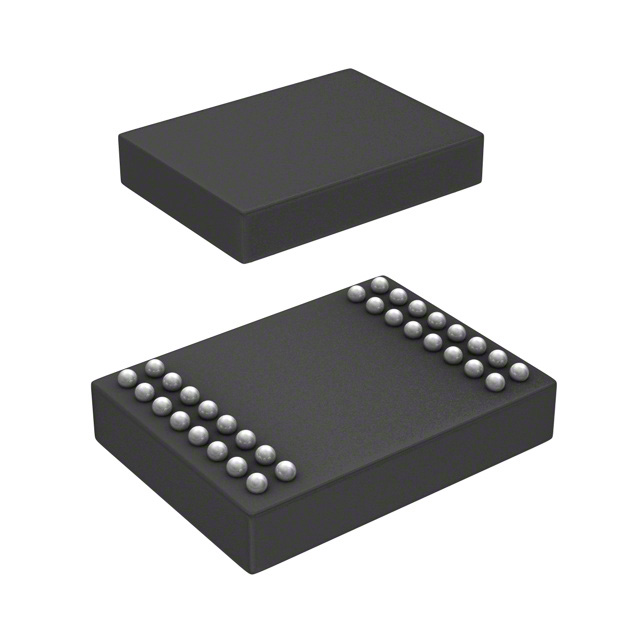

外形扁平，15 mm x 11.25 mm BGA 封装
LTM2889 µModule® 收发器应用
隔离式 CAN 总线接口
工业网络
DeviceNet 应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC1903A-A | 评估和演示板和套件-开发板/套件/编程器 | LTM2889-3 数字隔离器 接口 评估板 | 在线订购 | |
 | | DC1903A-B | 评估和演示板和套件-开发板/套件/编程器 | LTM2889-5 数字隔离器 接口 评估板 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTM2889IY-3#PBF | 特殊专用逻辑-逻辑及时序器件 | DGTL ISOL 2500VRMS 2CH CAN 32BGA | 在线订购 | |
| | LTM2889IY-5#PBF | 特殊专用逻辑-逻辑及时序器件 | DGTL ISOL 2500VRMS 2CH CAN 32BGA | 在线订购 | |
| | LTM2889HY-5#PBF | 特殊专用逻辑-逻辑及时序器件 | DGTL ISOL 2500VRMS 2CH CAN 32BGA | 在线订购 | |
| | LTM2889HY-3#PBF | 特殊专用逻辑-逻辑及时序器件 | DGTL ISOL 2500VRMS 2CH CAN 32BGA | 在线订购 | |
| | LTM2889CY-3#PBF | 特殊专用逻辑-逻辑及时序器件 | DGTL ISOL 2500VRMS 2CH CAN 32BGA | 在线订购 | |
| | LTM2889CY-5#PBF | 特殊专用逻辑-逻辑及时序器件 | DGTL ISOL 2500VRMS 2CH CAN 32BGA | 在线订购 |
