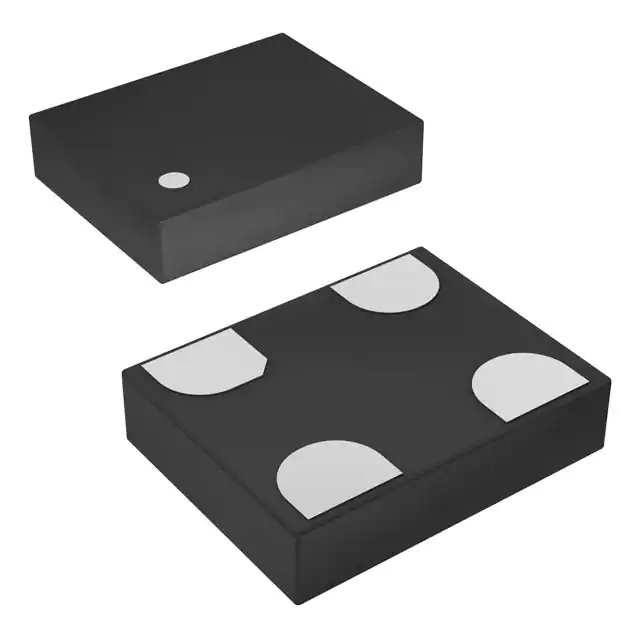

SiT9003/SiT9002 系列可编程扩频振荡器
![SiT9003/SiT9002 系列可编程扩频振荡器](http://file1.elecfans.com/web2/M00/91/09/wKgaomTeLFKAc2EiAACoFcpsWHo87.jpeg)
SiTime 推出低功耗扩频 MEMs 振荡器(SiT9003/SiT9002 Series Programmable Spread Spectrum Oscillators),抑制了 EMI,适用于摄像机和电缆组件
发布时间:2018-06-14
SiTime SiT9003 和 SiT9002 系列是业内最低功耗的可编程扩频 MEMS 振荡器,带有 LVCMOS/LVTTL 兼容输出。这些器件是单芯片解决方案,可替代扩频 IC 和外部晶体。振荡器包括可编程驱动强度功能,提供了一种简单、灵活的工具,以针对特定应用优化时钟的上升和下降时间。可编程驱动强度的优势包括通过放慢时钟的上升和下降时间和改善时钟接收器 (RX) 下游抖动,将系统辐射电磁干扰 (EMI) 降低了 12 dB。这些特性使 SiT9003 和 SiT9002 能在保持全摆幅的同时驱动大容性负载。
SiT9003/SiT9002 系列可编程扩频振荡器特性
支持可将 EMI 减少 12 dB 的灵活扩频选择
中心扩频百分比:±0.25% 和 ±0.5%
下扩频百分比:-0.5% 和 -1.0%
市场上具有最佳周期至周期抖动的产品 (< 30 ps)
最低功耗的可编程振荡器
3.5 mW 典型功耗
1.2 µA 典型待机电流
3 ms 典型恢复时间
丰富的可编程能力
具有 5 位小数精度的 1 MHz 至 110 MHz 之间的任何频率
1.8 V、2.5 V、2.8 V 和 3.3 V 输出
±50 PPM 至 ±100 PPM 频率稳定性
可调节上升和下降时间
四种行业标准封装
EMI 降低 12 dB
最大限度降低对系统定时预算的影响
更长的电池寿命
能使系统快速进入和退出待机模式,从而节约电池电量
让设计人员可以使用相同的基本产品衍生出多种设计
为实现最佳系统性能的自定义规格
可配置压摆率,实现强大的 EMI 控制
可以将相同的基本产品重用于多个设计
晶体振荡器的 100% 直接替代品
无需重新设计板、金属外壳或其它昂贵的 EMI 抑制方法来降低 EMI
减少库存开销
减轻缺货风险
SiT9003/SiT9002 系列可编程扩频振荡器应用
低功耗 MCU
PCI 或 PCI Express
USB3.0
移动电话中的非基带时钟(摄像头模块、多媒体芯片组以及更多)
便携式游戏设备
其它手持设备应用(eePC 和便携式测试设备)
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | SIT9002AI-X32XXXX000.FP000X | 可编程晶振-晶体/振荡器/谐振器 | 可编程晶振 3V~3.6V ±50ppm SMD-6 | 在线订购 | |
![]() | | SIT9003AI-33-33XX-000.FP000X | 可编程晶振-晶体/振荡器/谐振器 | 可编程晶振 3.3V ±50ppm SMD-4 | 在线订购 | |
![]() | | SIT9002AI-X83XXXX000.FP000X | 可编程晶振-晶体/振荡器/谐振器 | 可编程晶振 3V~3.6V ±50ppm SMD-6 | 在线订购 | |
![]() | | SIT9003AI-33-18XX-000.FP000X | 可编程晶振-晶体/振荡器/谐振器 | 可编程晶振 ±50ppm 1.8V SMD-4 | 在线订购 | |
![]() | | SIT9003AI-83-18XX-000.FP000X | 可编程晶振-晶体/振荡器/谐振器 | 可编程晶振 ±50ppm 1.8V SMD-4 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | SIT9002AC-043N33EQ197.00000X | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 197MHz SMD-6 | 在线订购 | |
![]() | | SIT9002AC-233N25EX200.00000X | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 200MHz SMD-6 | 在线订购 | |
![]() | | SIT9003AC-23-18SQ-40.00000X | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 40MHz 1.8V SMD-4 | 在线订购 | |
![]() | | SIT9003AC-83-33DD-74.00000X | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 74MHz SMD-4 | 在线订购 | |
![]() | | SIT9003AC-24-33ED-24.00000X | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 24MHz 3.3V SMD-4 | 在线订购 |
