AL8861 40 V 1.5 A 降压 LED 驱动器
![AL8861 40 V 1.5 A 降压 LED 驱动器](http://file1.elecfans.com/web2/M00/91/09/wKgaomTeK9qATHJNAAFcq-7HdDU85.jpeg)
Diodes 推出简易、低 BOM 成本的 40 V LED 驱动器解决方案(AL8861 40 V 1.5 A Buck LED Driver)
发布时间:2018-06-14
Diodes 的 AL8861 磁滞模式 DC-DC 降压 LED 驱动器工作采用 4.5 V 到 40 V 的输入电源。根据输入电压和外部元器件的不同,AL8861 将提供高达 40 W 的输出功率。它集成了低 RDS(ON) 电源开关和高压侧 LED/电感器电流检测电路,使用外部电阻器来设置标称平均 LED 电流。此外,AL8861 的电源开关集成了短路电流保护,以实现更高的鲁棒性。通过将外部控制信号施加到 VSET 引脚上即可实现调光。VSET 引脚接受直流电压信号或 PWM 信号。AL8861 采用的封装有 TSOT25、MSOP-8EP 和 SOT89-5。
AL8861 40 V 1.5 A 降压 LED 驱动器特性
集成 40 V/0.2 Ω 功率 MOSFET 支持高至 1.5 A 的 LED 电流
仅需四个外部元器件,拥有更高的能效,同时可驱动 0.5 W、1 W、3 W 和多芯 LED
输入电压范围从 4.5 V 至 40 V
工作采用 5 VDC、12 VAC/DC 和 24 AC/DC 标准电压轨,支持广泛应用
多功能 VSET 引脚支持模拟和 PWM 调光
最大限度提升了调光通用性
从 0% 到 100% 的模拟调光范围
无闪烁的深度调光范围
内置 LED 短路/开路、热过载 (OTP) 和电源开关短路状况保护
提供可靠的系统性能
AL8861 40 V 1.5 A 降压 LED 驱动器应用
低电压卤素 LED 改造
低压工业照明
LED 背光照明
发光标志
多个通道外部驱动器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | AL8861Y-13 | LED背光/照明/显示器电源-电源管理 | LED 驱动器 IC 1 输出 DC DC 稳压器 降压 模拟,PWM 调光 1.5A SOT-89-5 | ¥1.07060 | 在线订购 |

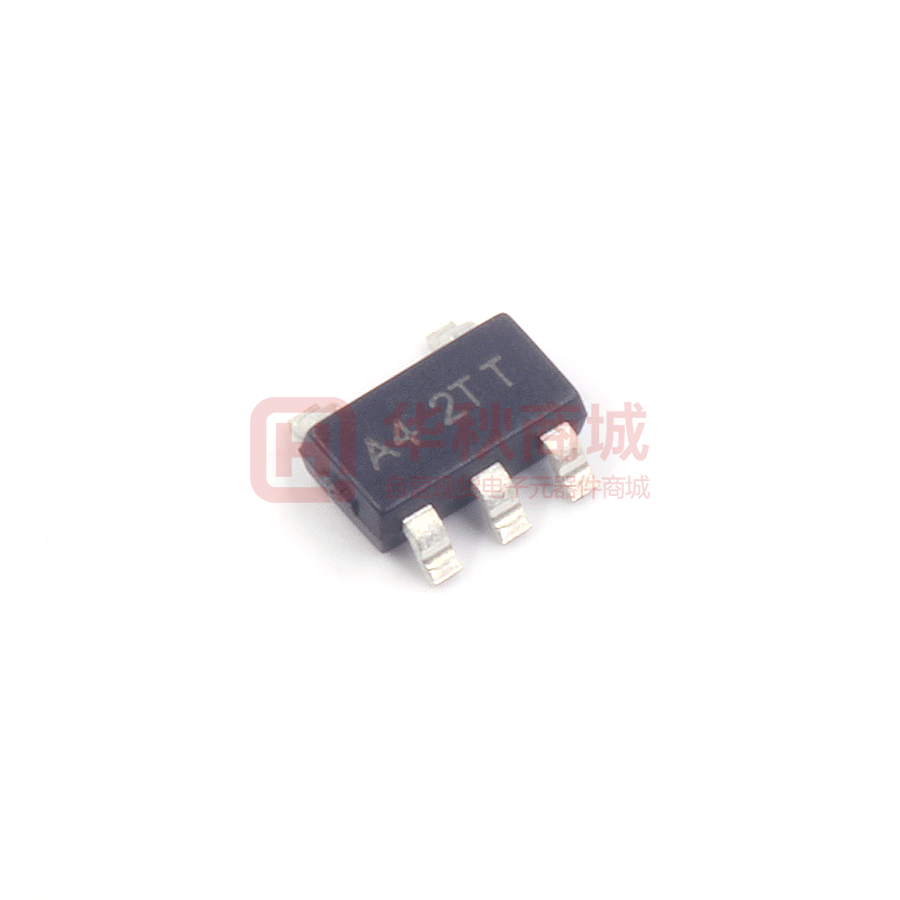

![]() | | AL8861WT-7 | LED背光/照明/显示器电源-电源管理 | LED 驱动器 IC 1 输出 DC DC 稳压器 降压 模拟,PWM 调光 1A 4.5~40V TSOT25-5 | ¥1.53663 | 在线订购 |

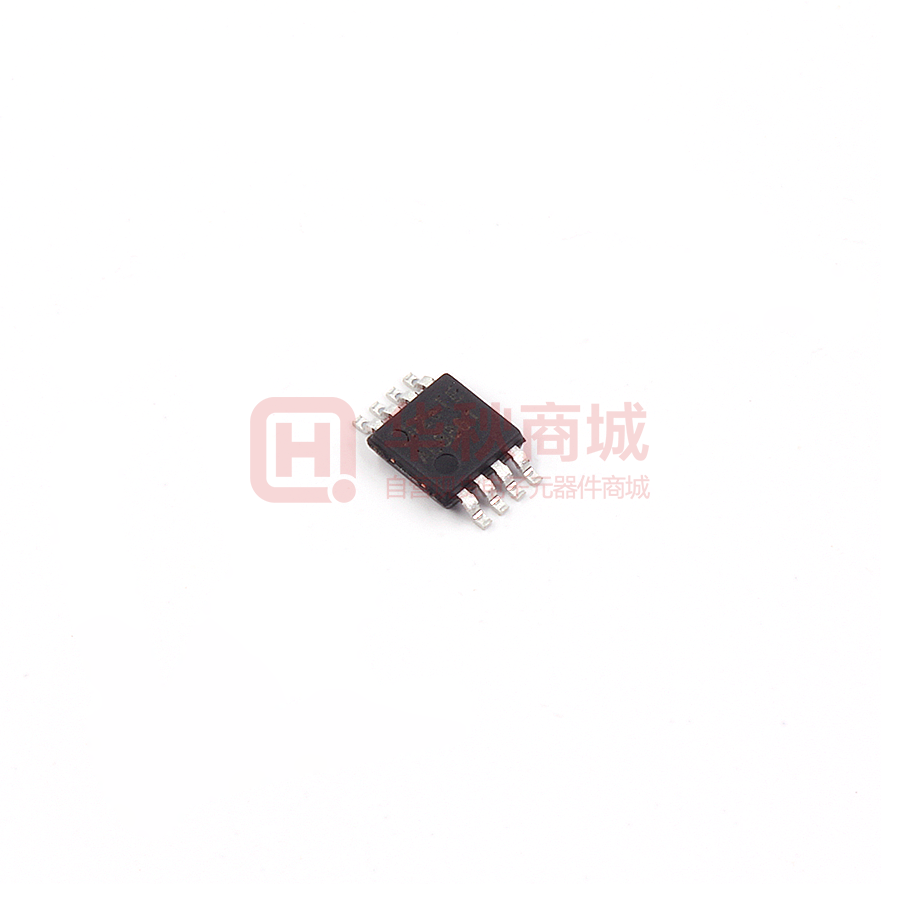

![]() | | AL8861MP-13 | LED背光/照明/显示器电源-电源管理 | LED 驱动器 IC 1 输出 DC DC 稳压器 降压 模拟,PWM 调光 1.5A 8-MSOP-EP | ¥2.13354 | 在线订购 |
