MIC24045 系列可编程降压稳压器
Microchip 推出用于计算和电信应用的可配置稳压器（MIC2404x Series Programmable Step-Down Regulators）
发布时间：2018-06-14
Microchip MIC24045 系列 I2C 可编程、高能效降压稳压器非常适合用于计算和电信系统中常见的多电压轨应用。这些稳压器具有宽输入范围，额定电流高达 5 A。MIC24045 器件的多个参数可通过 I2C 进行编程，如输出电压、开关频率、软启动斜坡、裕量、限流值和启动延迟。宽开关频率调节范围、谷值电流模式控制技术、高性能误差放大器和外部补偿可以在高效率和可能的最小解决方案尺寸之间优化，从而实现理想的系统平衡。
MIC24045 还可通过 I2C 接口提供丰富的诊断和状态信息。MIC24045 引脚布局与 MIC24046 引脚跨接的可编程稳压器引脚布局兼容，因此基于 I2C 的实施可轻松转换成引脚可编程型。MIC24045 采用高热效率节省空间型 20 引脚 3 mm x 3 mm FQFN 封装，工作结温范围为 -40°C 至 +125°C。
MIC24045 系列可编程降压稳压器特性
4.5 V 至 19 V 输入电压范围
最大输出电流：5 A
I2C 可编程输出电压：
0.64 V 至 5.25 V，以 5 mV、10 mV、30 mV 以及 50 mV 为步长
高能效 (> 90%)
I2C 可编程
软启动时间：0.16、0.38、0.76 和 1.5 V/ms 斜率
开关频率：310 kHz、400 kHz、500 kHz、570 kHz、660 kHz、780 kHz、1 MHz、1.2MHz
2 A、3 A、4 A 和 5 A 负载电流限制
±1% 输出电压精度
支持预偏置输出安全启动
内部软启动和热关断保护
打嗝模式短路保护

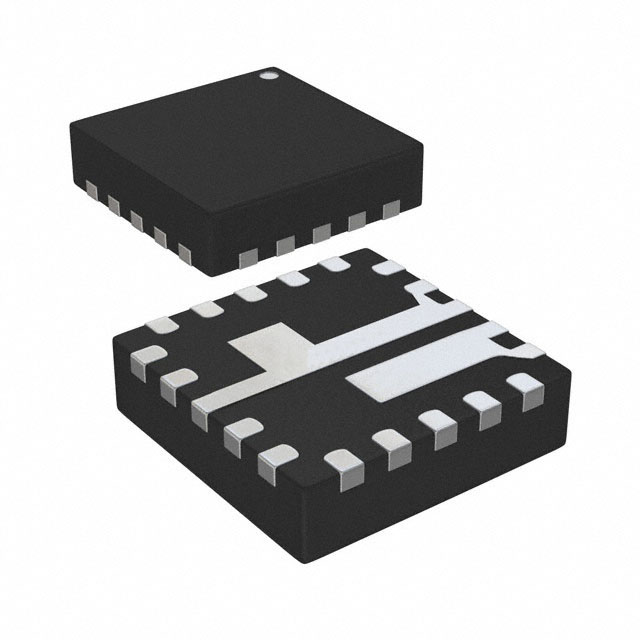

采用 20 引脚 3 mm x 3 mm QFN 封装
结温范围：-40°C 至 +125°C
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

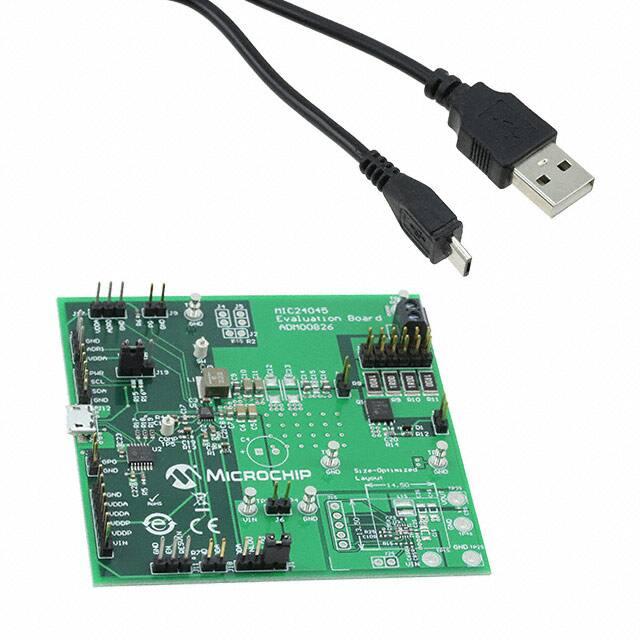

 | | ADM00826 | 开发板/评估板/验证板-开发板/套件/编程器 | MIC24045 - DC/DC，步降 1，非隔离 输出评估板 | 在线订购 | |
 | | MIKROE-2574 | 其他分类 | MIC24045 CLICK | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MIC24045-JFYFL-TR | DC-DC电源芯片-电源管理 | ICREGBUCK3.3V5ASYNC20FQFN | 在线订购 | |
;-FL;-20_tmb.jpg) | | MIC24046YFL-TR | DC-DC电源芯片-电源管理 | ICREGBUCKPROG5ASYNC20VQFN | ￥18.01091 | 在线订购 |
 | | MIC24045-DIYFL-TR | DC-DC电源芯片-电源管理 | IC REG BUCK PROG 5A 20FQFN | ￥28.10530 | 在线订购 |
| | MIC24045-EIYFL-TR | DC-DC电源芯片-电源管理 | Buck Switching Regulator IC Positive Programmable 1.2V 1 Output 5A 20-PowerVFQFN | ￥27.66956 | 在线订购 |
| | MIC24045-KDYFL-TR | DC-DC电源芯片-电源管理 | ICREGBUCK5V5ASYNC20FQFN | ￥21.16280 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| MIC24045datasheet | | - |  |
