ADS124x 模数转换器
Texas Instruments 提供用于传感器测量的 ADS124x 24 位、2 kSPS、模数转换器 (ADC)，具有可编程增益放大器 (PGA) （ADS124x Analog-to-Digital Converters）
发布时间：2018-06-14
Texas Instruments 的 ADS1246、ADS1247 和 ADS1248 是高集成度、高精度、24 位 ADC。这些器件具有一个板载低噪声 PGA、一个高精度三角积分型 (ΔΣ) ADC（带有一个单周期建立数字滤波器），以及一个内部振荡器。ADS1247 和 ADS1248 还提供一个具有 10 mA 输出能力、较低漂移的内置电压基准和两个匹配的可编程电流数模转换器 (DAC)。该器件为温度传感器应用提供了一个完整的前端解决方案，包括热电偶、热敏电阻和电阻温度检测器 (RTD)。
输入多路复用器支持四个、两个和一个差分输入，分别用于 ADS1248、ADS1247 和 ADS1246。此外，多路复用器具有传感器烧毁检测、热电偶偏压、系统监控和通用数字 I/O（ADS1247 和 ADS1248）。板载、低噪声 PGA 提供 1 至 128 的可选择增益。ΔΣ 调制器和可调节数字滤波器在使用输入多路复用器时仅需一个建立周期即可实现快速通道循环，并支持高达 2 kSPS 的数据速率。对于 20 或以下 SPS 的数据速率，50 Hz 和 60 Hz 干扰均被滤波器抑制。
ADS124x 模数转换器特性
24 位，无丢码
可编程数据速率高达 2 kSPS
所有数据速率均为单周期建立
20 SPS 时同步 50 Hz 和 60 Hz 抑制
具有八个 (ADS1248) 和四个 (ADS1247) 独立可选择输入的模拟多路复用器
低噪声 PGA：48 nVRMS，PGA = 128 时
双匹配可编程激励电流源
低漂移内部 2.048 V 基准：10 ppm/°C（最大值）
传感器烧毁检测
四个或八个通用 I/O（ADS1248，ADS1247）
内部温度传感器
电源和 VREF 监控（ADS1247，ADS1248）
自失调和系统校准
SPI 兼容
模拟电源：单极（2.7 V 至 5.25 V）或双极 (±2.5 V) 工作模式
数字电源：2.7 V 至 5.25 V
工作温度：-40°C 至 +125°C
ADS124x 模数转换器应用
温度传感器测量：
RTD、热电偶和热敏电阻
压力测量
流量计
工厂自动化和过程控制
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

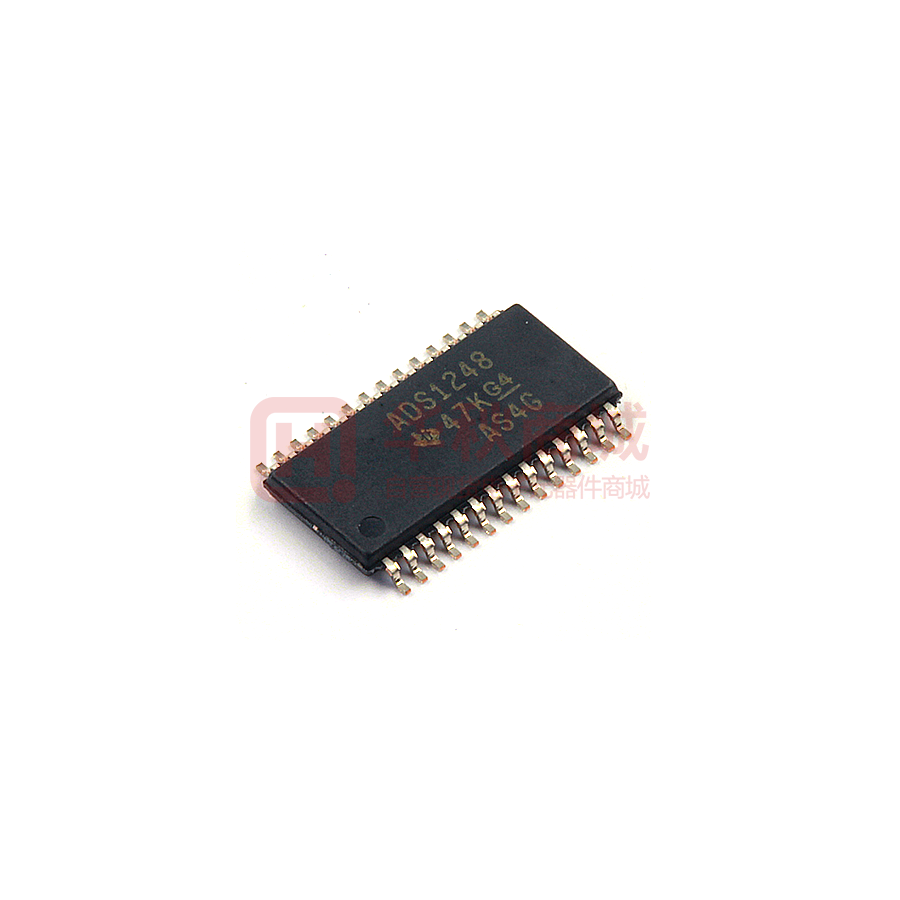

 | | ADS1248IPWR | 模数转换器（ADC）-数据转换器 | 模数转换器（ADC） TSSOP28 SPI 24bit 2.7V~5.25V -40℃~+125℃ | ￥26.68680 | 在线订购 |
 | | ADS1246IPWR | 模数转换器（ADC）-数据转换器 | 模数转换器（ADC） TSSOP16 SPI 24bit 2.7V~5.25V -40℃~+105℃ | ￥33.62040 | 在线订购 |

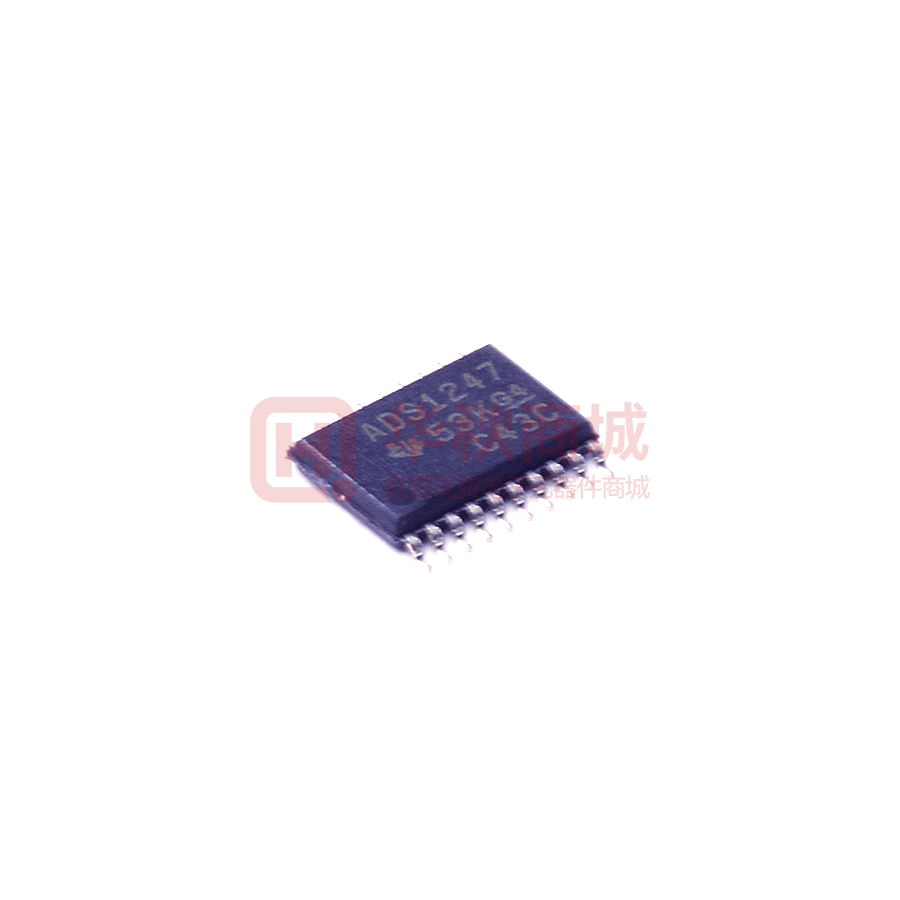

 | | ADS1247IPWR | 模数转换器（ADC）-数据转换器 | 模数转换器（ADC） TSSOP20 SPI 24bit 2.7V~5.25V -40℃~+105℃ | ￥30.54240 | 在线订购 |
 | | ADS1248IPW | 模数转换器（ADC）-数据转换器 | IC ADC 24BIT SIGMA-DELTA 28TSSOP | ￥104.79110 | 在线订购 |
_tmb.jpg) | | ADS1247IPW | 模数转换器（ADC）-数据转换器 | IC ADC 24BIT SIGMA-DELTA 20TSSOP | ￥96.78400 | 在线订购 |
| | ADS1246IPW | 模数转换器（ADC）-数据转换器 | IC ADC 24BIT SIGMA-DELTA 16TSSOP | ￥42.67080 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS1248EVM-PDK | 模数转换器（ADC）-数据转换器 | ADS1248 - 24 Bit 2k Samples per Second Analog to Digital Converter (ADC) Evaluation Board | 在线订购 | |
 | | ADS1247EVM | 模数转换器（ADC）-数据转换器 | EVAL MODULE FOR ADS1247 | 在线订购 | |
 | | ADS1246EVM | 模数转换器（ADC）-数据转换器 | EVAL MODULE FOR ADS1246 | 在线订购 | |
 | | ADS1246EVM-PDK | 模数转换器（ADC）-数据转换器 | ADS1246 - 24 Bit 2k Samples per Second Analog to Digital Converter (ADC) Evaluation Board | 在线订购 | |

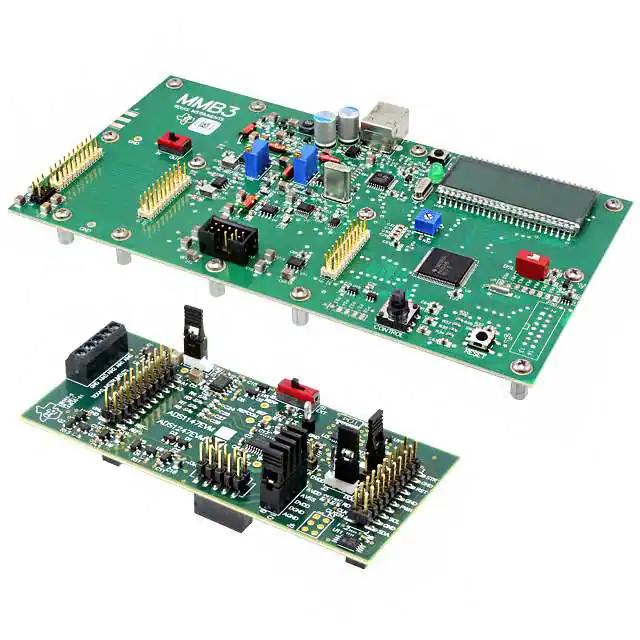

 | | ADS1247EVM-PDK | 模数转换器（ADC）-数据转换器 | KIT DEMO FOR ADS1247 | 在线订购 | |

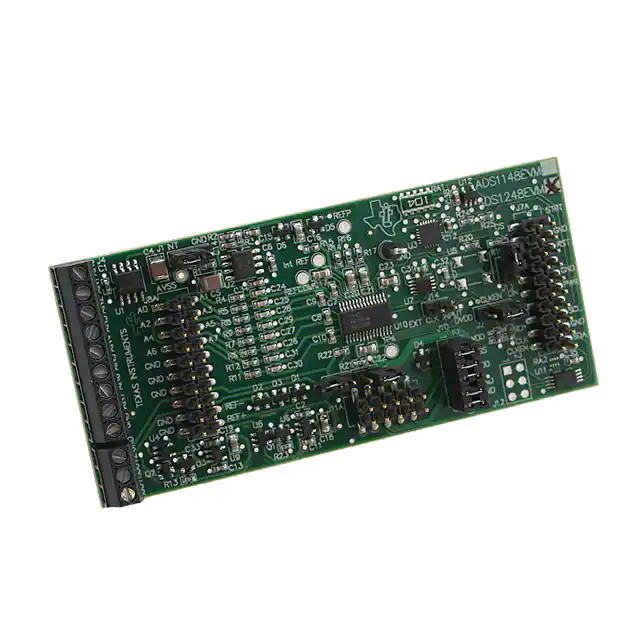

 | | ADS1248EVM | 模数转换器（ADC）-数据转换器 | ADS1248 - 24 Bit 2k Samples per Second Analog to Digital Converter (ADC) Evaluation Board | 在线订购 |
