DG2788A 双通道 DPDT / 四通道 SPDT 模拟开关
Vishay 的 DG2788A (DG2788A Dual DPDT / Quad SPDT Analog Switch)的电阻低至 0.37Ω,带宽高至 338 MHz,采用紧凑的 miniQFN16 封装,节省了空间,提高了信号完整性
发布时间:2018-06-14
Vishay 推出采用紧凑的 2.6 mm x 1.8 mm x 0.55 mm miniQFN16 封装的 2.7 V、0.37 Ω 低阻双通道 DPDT / 四通道 SPDT 模拟开关。适合在空间受限的消费、医疗和工业应用中用于模拟和数字信号切换。Vishay Siliconix 的 DG2788A 改进了电阻平坦度、信号完整性、寄生电容和带宽。
相比竞争产品:
低电阻平坦度(10mΩ 对 500mΩ)使得 THD 提升至 -100 dB
寄生电容降低了 70%,使得 -3 dB 带宽提高了 3 倍
5 V 工作电压,在更小的封装中实现了低于 0.5 Ω 的电阻值
所有开关在两个方向上工作状态都同样的好,可用作多路复用器和解复用器
支持 > 80 MHz 的轨至轨脉冲,具有 > 200 mA 的负载电流,非常适合在诸如形状记忆合金(SMA)致动器之类设计中用于精密脉宽调制功率负载
DG2788A 双通道 DPDT / 四通道 SPDT 模拟开关特性
2.7 V 时,电阻低至 0.3 7Ω

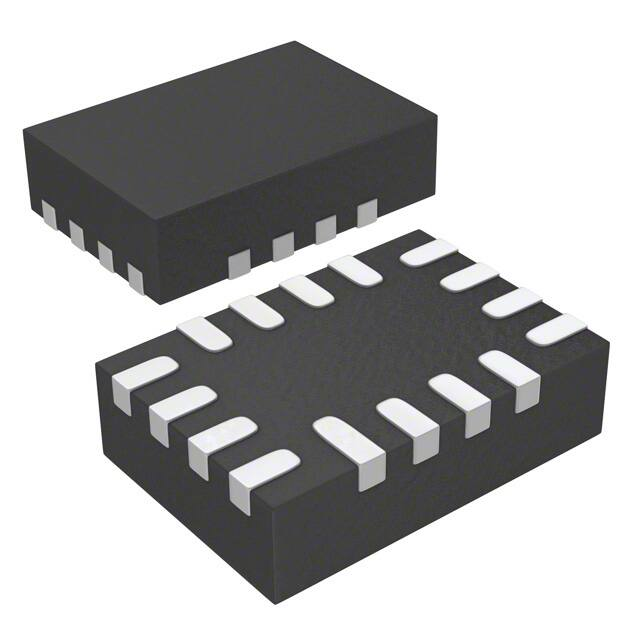

紧凑型 2.6 mm x 1.8 mm x 0.55 mm miniQFN16 封装
电阻平坦度低至 10 mΩ
低寄生电容 CON 为 26 pF,COFF 为 14.5 pF
-3 dB 带宽为 338 MHz
扩展电压范围为 5.5 V,可适应常见 5 V 工业设计
能够布置高频宽摆幅脉冲信号
四个可独立选择的 SPDT 开关和两个控制输入
断电后切换和掉电保护
数字输入端存在 1.2 V 逻辑门限,以保证低电压
TTL/CMOS 兼容性
ESD 容限 > 2 kV(人体模型)
按照 JESD78,闩锁电流为 300 mA
符合 RoHS 规范
DG2788A 双通道 DPDT / 四通道 SPDT 模拟开关应用
智能手机和平板电脑、医疗设备、调制解调器和外设以及数据存储中的信号切换
微型相机中的 SMA 光学成像防抖
便携式仪表和工业控制以及自动化设备中的继电器更换
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| DG2788ADN-T1-GE4 | 模拟开关芯片-电子开关 | IC ANLG SW 4CH SPDT 16MINI QFN | ¥2.33280 | 在线订购 |
