    主页所有制造商TILM3671 降压 DC-DC 转换器

    LM3671 降压 DC-DC 转换器

    LM3671 降压 DC-DC 转换器

    Texas Instruments 提供用于便携式设备的 LM3671/-Q1 2 MHz、600 mA 降压型 DC-DC 转换器(LM3671 Step-Down DC-DC Converters)

    发布时间:2018-06-14

    Texas Instruments 的 LM3671 降压型 DC-DC 转换器经过优化,用于从单个电池和 2.7 V 至 5.5 V 的输入电压轨为低电压电路供电。可在整个输入电压下提供高达 600 mA 的负载电流。该器件提供几个不同的固定电压输出选择,以及从 1.1 V 至 3.3 V 的可调节输出电压版本范围。它具有优异特性和性能,适合用于移动电话和类似的便携式系统。自动在 PWM 低噪声和 PFM 低电流模式间智能切换,提升了系统控制能力。在 PWM 模式下,该器件工作在 2 MHz(典型值)固定频率。磁滞 PFM 模式通过将轻载和待机工作时的静态电流降至 16 µA(典型值)延长了电池寿命。内部同步整流在 PWM 模式运行期间实现了高能效。在关断模式下,该器件会关断电池,并将电池消耗降低至 0.01 µA(典型值)。2 MHz(典型值)的高开关频率允许使用小型表面贴装元件。所需只要三个外部表面贴装元件、一个电感器和两个陶瓷电容器。

    LM3671 降压 DC-DC 转换器特性

    • LM3671-Q1 通过了汽车级资质鉴定

    • 通过 AEC-Q100 鉴定,结果如下:

         器件温度 1 级:-40°C 至 125°C 工作环境温度范围

    • 16 µA 典型静态电流

    • 600 mA 最大负载能力

    • 2 MHz PWM 固定开关频率(典型值)

    • 自动 PFM-PWM 模式开关

    • 实现高能效的内部同步整流功能

    • 内部软启动

    • 0.01 µA 典型关断电流

    • 工作采用单锂离子电池

    • 只需三个微型表面贴装外部元器件(一个电感器、两个陶瓷电容器)

    • 电流过载和热关断保护

    • 提供固定输出电压和可调节版本

    LM3671 降压 DC-DC 转换器应用

    1. 手机

    2. PDA

    3. MP3 播放器

    4. WLAN

    5. 便携式仪器

    6. 数码相机

    7. 便携式硬盘驱动器

    8. 汽车

    9. 便携式医疗设备

    10. 手持式交易终端

    11. 无线家庭自动化设备

    Evaluation Boards
    图片数据手册产品型号产品分类产品描述价格操作

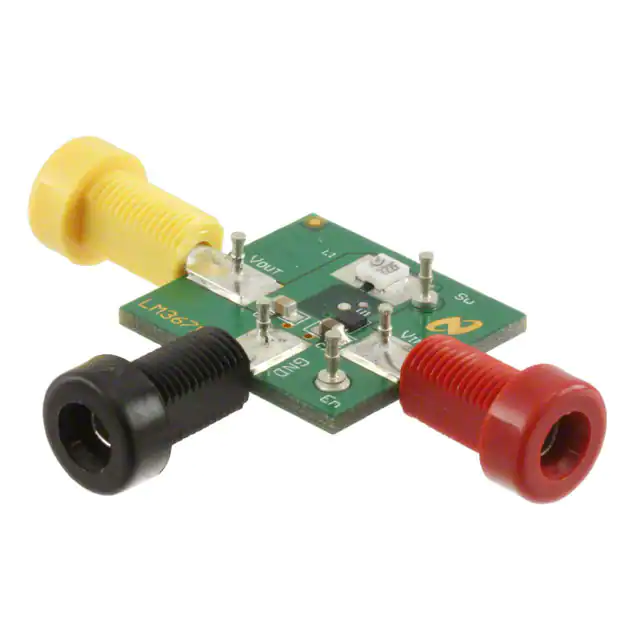

    LM3671MF-1.5EVDC/DC 与 AC/DC(离线)SMPS-开发套件/万能板/PCB板-开发板/套件/编程器BOARD EVALUATION LM3671MF-1.5¥493.70550在线订购
    2745其他分类BREAKOUT BOARD LM3671 3.3V在线订购
    LM3671MF-1.8EVDC/DC 与 AC/DC(离线)SMPS-开发套件/万能板/PCB板-开发板/套件/编程器LM3671 DC/DC, Step Down 1, Non-Isolated Output Evaluation Board¥493.70550在线订购
    LM3671LC-1.6EVDC/DC 与 AC/DC(离线)SMPS-开发套件/万能板/PCB板-开发板/套件/编程器BOARD EVAL FOR LM3671LC-1.6在线订购
    LM3671 Step-Down DC-DC Converters
    图片数据手册产品型号产品分类产品描述价格操作
    LM3671MFX-ADJ/NOPBDC-DC电源芯片-电源管理IC REG BUCK ADJ 600MA SOT23-5¥9.63360在线订购
    LM3671MFX-2.8/NOPBDC-DC电源芯片-电源管理IC REG BUCK 2.8V 600MA SOT23-5¥11.17180在线订购
    LM3671TL-1.2/NOPBDC-DC电源芯片-电源管理IC REG BUCK 1.2V 600MA 5DSBGA¥7.35356在线订购
    LM3671MFX-1.25/NOPBDC-DC电源芯片-电源管理IC REG BUCK 1.25V 600MA SOT23-5¥11.17180在线订购
    LM3671MFX-1.2/NOPBDC-DC电源芯片-电源管理IC REG BUCK 1.2V 600MA SOT23-5¥3.64020在线订购
