SiT1566 Super-TCXO
![SiT1566 Super-TCXO](http://file1.elecfans.com/web2/M00/91/08/wKgaomTeKJqAdbpAAAAVW7K4Dms63.jpeg)
SiTime 推出世界上体积最小的低功耗 TCXO(SiT1566 Super-TCXOs),适用于可穿戴设备、物联网、移动和消费电子应用
发布时间:2018-06-14
SiTime SiT1566 系列 MEMs TCXO 是超小型微功耗 32.768 kHz TCXO,针对电池供电型应用进行了优化。SiTime 的专利 TempFlat MEMS™ 技术实现了首个 1.2 mm2 芯片级封装的世界上体积最小的 32 kHz ±5 ppm Super-TCXO。典型内核供电电流仅为 4.5 μA。SiT1566 在多个温度点经过工厂校准,以保证 -40°C 至 +85°C 的温度范围内 ±5 ppm 的极高频率稳定性。
SiTime 的 MEMS 振荡器包括一个 MEMS 谐振器和一个可编程的模拟电路。SiT1566 MEMS 谐振器采用 SiTime 的独特的 MEMS First™ 工艺。关键制造步骤是 EpiSeal™,让 MEMS 谐振器在温度超过 1000 °C 时退火。EpiSeal 创造了极其牢固、干净的真空室来封装 MEMS 谐振器,可确保最佳的性能和可靠性。
SiT1566 Super-TCXO特性
温度范围内 ±5 ppm 的频率稳定性
更高的本地计时、提升了系统功耗,减少了手机和可穿戴设备对网络计时更新的依赖

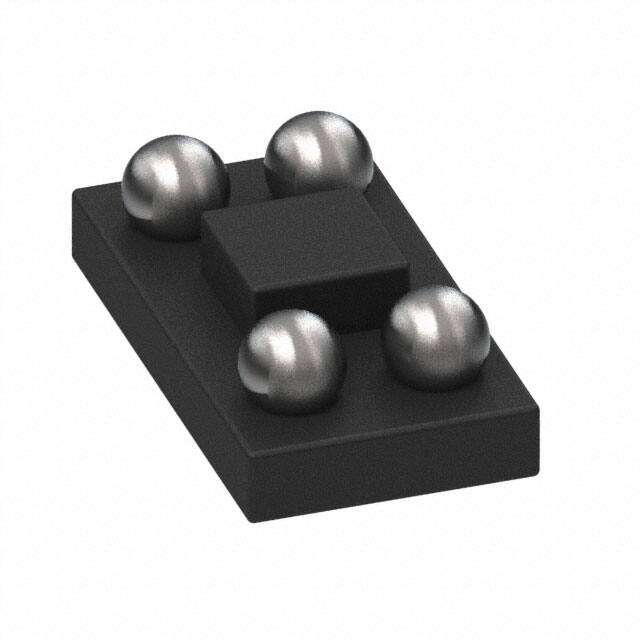

芯片级 (CSP) 的极小基底面:1.5 mm x 0.8 mm
节省板空间
超低功耗:4.5 µA(典型值)
最大限度提高电池寿命
低抖动 4 nsRMS 集成相位抖动 (IPJ)
用于音频应用的滤波器
内部 VDD 电源滤波
消除了外部 VDD 旁路电容器,从而保持超小型基底面
驱动多个负载
消除了多个分立式晶体和负载电容器
SiT1566 Super-TCXO应用
智能手表
健康和保健监视器
物联网
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | SIT1566AI-JE-18E-32.768E | 有源晶振-晶体/振荡器/谐振器 | 振荡器 32.768 kHz LVCMOS TCXO 1.8V 4-UFBGA,CSPBGA | ¥27.32929 | 在线订购 |
![]() | | SIT1566AC-JE-18E-32.768E | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 1.8V ±5ppm CSP1508_4P 32.768KHz | 在线订购 |
