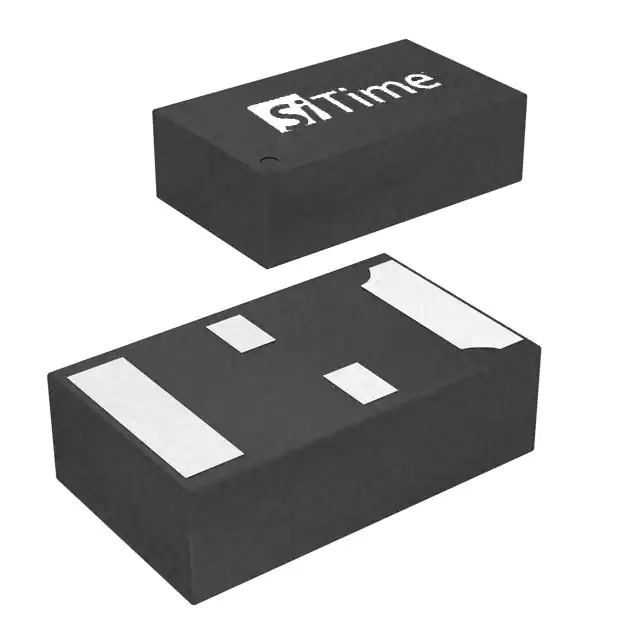

SiT1534 可编程振荡器
![SiT1534 可编程振荡器](http://file1.elecfans.com/web2/M00/91/07/wKgaomTeJ5WAabCSAAAc_ZJN5H075.jpeg)
SiTime 推出业内首款采用小基底面的可编程 Hz-kHz 振荡器(SiT1534 Programmable Oscillator)
发布时间:2018-06-14
SiT1534 是首款可实现频率范围在 32.768 kHz 到低至 1 Hz 之间的可编程振荡器,适用于真正的脉冲每秒(PPS)工作。SiTime 的硅 MEMS 技术能够实现最小基底面和芯片级封装。在芯片级封装(CSP)中,这些器件与现有 2.0 mm x 1.2 mm SMD XTAL 封装相比基底面减少达 85%。与 XTAL 不同,SiT1534 振荡器输出可实现更大的元件放置灵活性,并消除了外部负载电容器,从而节省更多的元件和电路板空间。而且也不同于标准振荡器,SiT1534 采用 NanoDrive™ 技术,这是一种工厂可编程输出技术,可通过降低电压摆幅来最大限度地降低功耗。
SiT1534 可编程振荡器特性
工厂可编程频率低至 1 Hz
具有最小的芯片级 (CSP) 基底面:1.5 mm x 0.8 mm
小型 SMD 封装:2.0 mm x 1.2 mm (2012)
超低功耗:900 nA(型)
工作电压低至 1.2 V
NanoDrive 降小了振荡器输出摆幅
空载或 VDD 滤波电容器
在 -40°C 至 +85°C 温度方位内的频率稳定性小于 100 PPM
SiT1534 可编程振荡器应用
无线鼠标或轨迹球
无线小键盘
脉冲每秒 (pps) 计时
RTC 基准时钟
电池管理计时
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | SIT1534AI-H4-DCC-08.192E | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 8.192kHz SMD2012_4P 1.5V~3.63V | 在线订购 | |
![]() | | SIT1534AC-H5-DCC-01.024G | 有源晶振-晶体/振荡器/谐振器 | OSC MEMS 1.0240KHZ LVCMOS SMD | 在线订购 | |
![]() | | SIT1534AC-H5-DCC-00.001E | 有源晶振-晶体/振荡器/谐振器 | OSC MEMS 1.0000HZ LVCMOS SMD | 在线订购 | |
![]() | | SIT1534AI-H4-DCC-02.048E | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 2.048kHz SMD2012_4P 1.5V~3.63V | 在线订购 | |
![]() | | SIT1534AI-H4-DCC-00.001E | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 1Hz SMD2012_4P 1.5V~3.63V | ¥7.63266 | 在线订购 |
![]() | | SIT1534AI-H4-DCC-04.096E | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 4.096kHz SMD2012_4P 1.5V~3.63V | ¥9.45003 | 在线订购 |
![]() | | SIT1534AC-J5-DCC-00.256E | 有源晶振-晶体/振荡器/谐振器 | OSC MEMS 256.0000HZ LVCMOS SMD | ¥7.58775 | 在线订购 |
![]() | | SIT1534AC-J5-DCC-00.064E | 有源晶振-晶体/振荡器/谐振器 | OSC MEMS 64.0000HZ LVCMOS SMD | 在线订购 | |
![]() | | SIT1534AI-J4-DCC-00.032E | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 320Hz CSP1508_4P 1.2V~3.63V | ¥11.56613 | 在线订购 |
![]() | | SIT1534AI-J4-DCC-00.256E | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 256Hz 1.5V~3.63V UFBGA4 | 在线订购 | |
![]() | | SIT1534AI-H4-DCC-00.256G | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 256Hz SMD-4 1.5V~3.63V | 在线订购 | |
![]() | | SIT1534AC-J5-DCC-08.192E | 有源晶振-晶体/振荡器/谐振器 | OSC MEMS 8.1920KHZ LVCMOS SMD | ¥6.95542 | 在线订购 |
![]() | | SIT1534AI-H4-DCC-00.032G | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 32Hz SMD-4 1.5V~3.63V | ¥20.62881 | 在线订购 |
