ISO772x 双通道数字隔离器
Texas Instruments 推出其 ISO772x 高速、高性能 EMC 增强型双通道数字隔离器（ISO772x Dual-Channel Digital Isolators）
发布时间：2018-06-14
Texas Instruments 的 ISO772x 器件是高性能的双通道数字隔离器，具有符合 UL 1577 标准的 5000 VRMS（DW 封装）和 3000 VRMS（D 封装）隔离额定值。这些器件还通过了 VDE、TUV、CSA 和 CQC 认证。
ISO772x 器件在低功耗条件下具有很高的抗电磁干扰能力及低辐射性能，可隔离 CMOS 或 LVCMOS 数字 I/O。每个隔离通道都有一个逻辑输入和输出缓冲器，并通过二氧化硅 (SiO2) 绝缘栅提供隔离。ISO7720 器件的两个通道均为同一方向，而 ISO7721 器件的两个通道为相反方向。如果出现输入功率或信号丢失，无 F 后缀的器件默认输出为高电平，F 后缀的器件默认输出为低电平。
配合隔离式电源使用时，这些器件能够帮助防止数据总线或其它电路中的噪声电流进入本地接地，以避免干扰或损坏敏感电路。凭借创新的芯片设计和布线工艺，ISO772x 器件的电磁兼容性得到了显著增强，从而能够降低系统级 ESD、EFT、浪涌和辐射的合规性要求。ISO772x 系列器件采用 16 引脚 SOIC 宽体 (DW) 和 8 引脚 SOIC 窄体 (D) 封装。
ISO772x 双通道数字隔离器特性
信号速率：高达 100 Mbps
宽供电范围：2.25 V 至 5.5V
2.25 V 至 5.5 V 电平转换
提供默认输出“高”和“低”电平选择
宽温度范围：-55°C 至 +125°C
低功耗，1 Mbps 时每个通道典型功耗为 1.7 mA
低传播延迟：典型值为 11 ns（5 V 电源）
高 CMTI：±100 kV/μs（典型值）
稳健的电磁兼容性 (EMC)
系统级 ESD、EFT 和浪涌抗扰度
低辐射
隔离栅使用寿命：> 40 年
宽 SOIC (DW-16) 和窄 SOIC (D-8) 封装选择
隔离栅使用寿命：> 40 年
宽 SOIC (DW-16) 和窄 SOIC (D-8) 封装选择
安全相关的认证：
符合 DIN V 的 VDE 增强型绝缘
VDE V 0884-10 (VDE V 0884-10)：2006-12
符合 UL 1577 规定的 5000 VRMS (DW) 和 3000 VRMS (DBQ) 隔离等级
CSA 元件认可通告 5A、IEC 60950-1 和 IEC 60601-1 终端设备标准
符合 GB4943.1-2011 的 CQC 认证
符合 EN 60950-1 和 EN 61010-1 的 TUV 认证
DW 封装已完成 VDE、UL、CSA 和 TUV 认证，其它所有认证正在计划中
ISO772x 双通道数字隔离器应用
工业自动化
混合动力汽车
电机控制
电源
太阳能逆变器
医疗设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ISO7721DEVM | 开发板/评估板/验证板（废弃） | ISO7721DHIGHSPEED,ROBUSTEMC | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

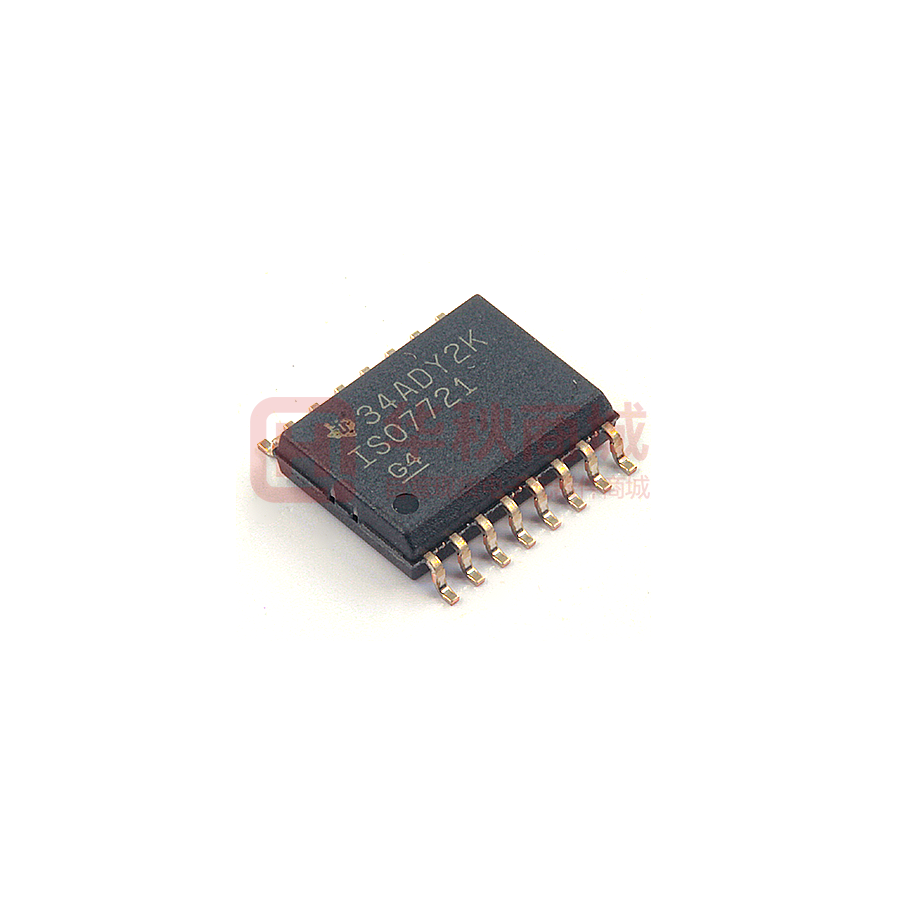

_tmb.jpg) | | ISO7721DW | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV2CHGENPRP16SOIC | ￥4.37370 | 在线订购 |
| | ISO7721FDW | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV2CHGENPRP16SOIC | 在线订购 | |
| | ISO7720DWR | 数字隔离器-信号隔离器件及模块 | DGTLISO5KV2CHGENPRP16SOIC | ￥14.13720 | 在线订购 |
 | | ISO7721DWR | 数字隔离器-信号隔离器件及模块 | SOIC16,5kv,2.25~5.5v,高速 5000VRMS 双通道数字隔离器 | ￥6.13440 | 在线订购 |
