AD2S1210 带振荡器的 10 位至 16 位数字转换器
Analog Devices 的数字转换器（AD2S1210 10-Bit to 16-Bit Digital Converter with Oscillator）适用于航空电子、接口和汽车应用
发布时间：2018-06-14
ADI AD2S1210 是 10 位至 16 位分辨率跟踪轴角数字转换器，具有可编程振荡器。这些转换器支持串行和并行的 10 位至 16 位数据端口，并支持 2 kHz 至 20 KHz 频率范围的 3.15 VP-P ±27% 输入信号。这些转换器采用小型 7 mm x 7 mm 48-LQFP 封装，一些可选型号拥有 -55 °C 至 +125 °C 的稳健工作温度范围。AD2S1210 非常适用于航空电子、无人机、传感器接口和汽车等应用。
AD2S1210 带振荡器的 10 位至 16 位数字转换器特性
完整的单片轴角数字转换器
数据接口：串行/并行
分辨率：10、12 位和 16 位
供电电压：4.75 V 至 5.25 V
工作温度范围：-40 °C 至 +85 °C，-40 °C 至 +125 °C 和 -55 °C 至 +125 °C
封装/外壳：48-LQFP (7 mm x 7 mm)
AD2S1210 带振荡器的 10 位至 16 位数字转换器应用
航空电子
无人值守的系统（无人飞机）
混合动力电动车
汽车
传感器接口
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AD2S1210WDSTZRL7 | 混合型转换器（ADCs+DAC）-数据转换器 | IC CONV R/D VAR REF OSC 48LQFP | ￥48.91180 | 在线订购 |
| | AD2S1210BSTZ | 混合型转换器（ADCs+DAC）-数据转换器 | IC CONV R/D 10-16BIT 48-LQFP | ￥116.66160 | 在线订购 |
| | AD2S1210DSTZ | 混合型转换器（ADCs+DAC）-数据转换器 | IC CONV R/D VAR RES OSC 48LQFP | ￥174.87360 | 在线订购 |
| | AD2S1210ASTZ | 混合型转换器（ADCs+DAC）-数据转换器 | R/D Converter 10, 12, 14, 16 bit Serial, Parallel 48-LQFP (7x7) | ￥161.00640 | 在线订购 |
| | AD2S1210CSTZ | 混合型转换器（ADCs+DAC）-数据转换器 | IC CONV R/D VAR RES OSC 48-LQFP | ￥208.87200 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

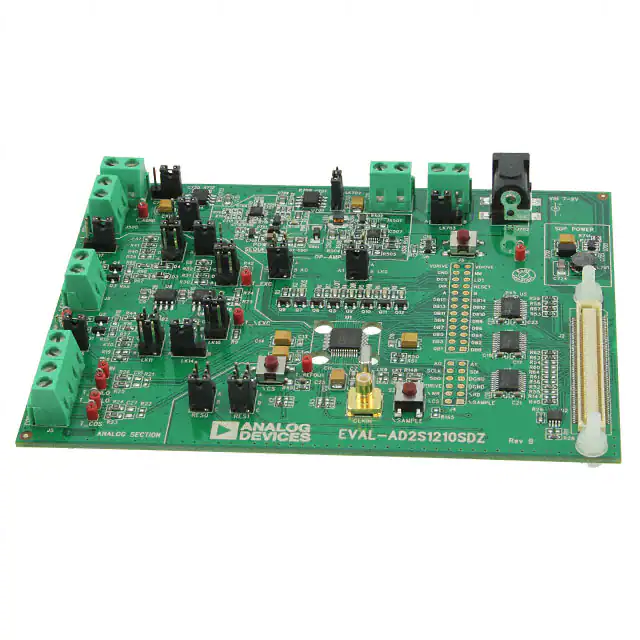

 | | EVAL-AD2S1210SDZ | 开发板/评估板/验证板（废弃） | EVAL BOARD FOR AD2S1210 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| AD2S1210中文资料 | | - |  | ||
| AD2S1210datasheet | | - | |
